Инженер-конструктор жаңа медициналық диагностикалық құрылғымен жұмыс істеуде. Құрылғы басқа сынақ үшін қыздыруға ауысу мүмкіндігімен 4°C дәл температураны ұстай алатын шағын салқындату аймағын қажет етеді. Салқындату ықшам, дірілсіз және кез келген бағытта жұмыс істей алатындай болуы керек. Кәдімгі салқындату құрылғылары - компрессорлар, желдеткіштер және жылу алмастырғыштар - бұл талаптарды қанағаттандыра алмайды. Олар тым үлкен, тым шулы және тым икемсіз. Шешім термоэлектрлік салқындатқыш, жылуды айдау үшін Пельтиер эффектісін пайдаланатын қатты күйдегі құрылғы. Пельтиер эффектісі ерекшеленетін құбылысТермоэлектрлік салқындатқыштарбарлық басқа салқындату технологияларынан. Бұл оларды кішірейтуге болатын себебі, олардың қозғалатын бөліктері жоқ және неге олар салқындатудан жылытуға бірден ауыса алады. Сатып алу инженерлері мен өнім дизайнерлері үшін Peltier әсерін түсіну термоэлектрлік салқындатқыштың белгілі бір қолдану үшін дұрыс таңдау екенін анықтау үшін өте маңызды.
Бұл нұсқаулық термоэлектрлік салқындатқыштарды алуды қажет ететін және олардың артындағы технологияны түсінгісі келетін сатып алушыларға арналған. Біз Peltier эффектісі деген не екенін, оның қалай жұмыс істейтінін, оның әдеттегі салқындатудан қалай ерекшеленетінін және термоэлектрлік салқындатқышты таңдағанда қандай сипаттамалар маңызды екенін түсіндіреміз. Біз сондай-ақ біздің зауыттан өнімнің егжей-тегжейлі параметрлерін беремізFuzhou X-Meritan Technology Co., Ltd.Медициналық құрылғыларды, лазерлік жүйелерді, автокөлік орындықтарын немесе тұрмыстық электрониканы жобалайсыз ба, бұл нұсқаулық термоэлектрлік салқындату туралы саналы шешім қабылдауға көмектеседі.

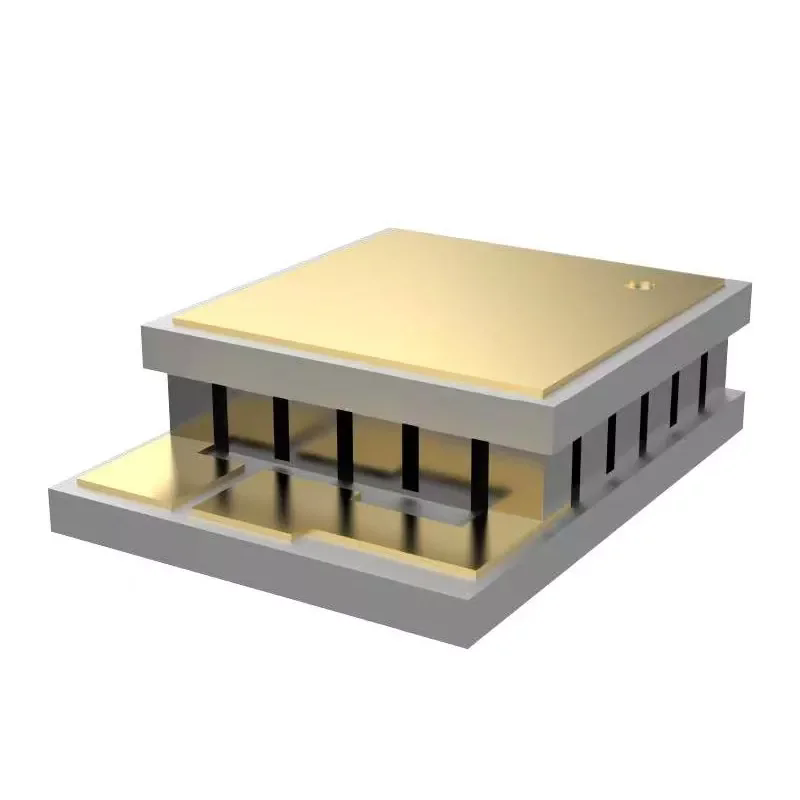

Пелтье эффектісі – 1834 жылы француз физигі Жан Шарль Афаназа Пелтье ашқан термоэлектрлік құбылыс. Ол екі түрлі өткізгіштердің түйіскен жерінде электр тогы өткенде пайда болатын қыздыру немесе салқындатуды сипаттайды. Ток бір бағытта қозғалғанда, жылу бір торапта жұтылып, екіншісінде бөлінеді. Ток кері болған кезде әсер кері болады: ыстық өткел салқындайды, ал суық өткел ыстық болады. Бұл термоэлектрлік салқындатқыштардың негізгі принципі. Термоэлектрлік салқындатқыш, сондай-ақ Peltier салқындатқышы ретінде белгілі, жылуды құрылғының бір жағынан екіншісіне тасымалдау үшін Peltier әсерін пайдаланатын қатты күйдегі жылу сорғысы. Құрылғы тізбектей электрлік және термиялық параллель қосылған p-типті және n-типті жартылай өткізгіш түйіршіктер массивінен тұрады. Түйіршіктер екі керамикалық субстрат арасында сэндвичтелген. Тұрақты ток қолданылған кезде электрондар мен тесіктер түйіршіктер арқылы жылжып, олармен бірге жылуды тасымалдайды. Нәтиже - суық жағы және ыстық жағы. Төмендегі кестеде Пельтиер әсерінің негізгі аспектілері жинақталған.
| Аспект | Сипаттама |
| Ашу | Жан Чарльз Афанасе Пелтье, 1834 ж |
| Принцип | Бір-біріне ұқсамайтын өткізгіштердің түйіскен жерінде қыздыру немесе салқындату |
| Әсер ету бағыты | Токтың бағытына байланысты |
| Негізгі компоненттер | P-типті және N-типті жартылай өткізгіш түйіршіктер, керамикалық субстраттар |
| Нәтиже | Суық жағы және ыстық жағы |
Fuzhou X-Meritan Technology Co., Ltd. компаниясында біздің фабрикамыз Пельтиер эффектісіне негізделген термоэлектрлік салқындатқыштарды жобалауға және өндіруге маманданған. Бізде жартылай өткізгіш таблеткаларды өндіру, модульдерді құрастыру және жылу жүйесін жобалауда үлкен тәжірибеміз бар. Біздің өнімдер медициналық құрылғылардан тұтынушылық электроникаға дейін кең ауқымда қолданылады.
Термоэлектрлік салқындатқыштар кәдімгі салқындату құрылғыларынан бірнеше негізгі тәсілдермен ерекшеленеді. Бу сығымдау жүйелері, абсорбциялық салқындатқыштар және жылу сорғылары сияқты кәдімгі салқындату құрылғылары салқындатқышты айналдыру және жылуды тасымалдау үшін механикалық компоненттерге — компрессорларға, сорғыларға және желдеткіштерге сүйенеді. Бұл жүйелер ауқымды салқындату үшін тиімді және тиімді, бірақ олар көлемді, шулы және тозатын қозғалатын бөліктері бар. Термоэлектрлік салқындатқыштардың қозғалатын бөліктері жоқ. Олар ешқандай салқындатқыш немесе механикалық қысусыз жылуды тікелей айдау үшін Пельтиер әсерін пайдаланады. Бұл оларды жинақы, тыныш, сенімді және кез келген бағытта жұмыс істей алатын етеді. Төмендегі кесте салқындату жүйесінің екі түрін салыстырады.
| Сипаттама | Термоэлектрлік салқындатқыш | Кәдімгі салқындату құрылғысы |
| Жұмыс принципі | Пельтиер эффектісі | Бу-сығу немесе сіңіру |
| Жылжымалы бөлшектер | Жоқ | Компрессор, желдеткіштер, сорғылар |
| Салқындатқыш | Жоқ | Міндетті |
| Өлшем | Ықшам | Үлкен |
| Шу | Дыбыссыз (желдеткіштен басқа) | Шулы |
| Діріл | Жоқ | Иә |
| Бағдарлау | Кез келген бағдар | Әдетте бекітілген бағдар |
| Салқындату/жылыту | Қайтымды (ағымды өзгерту бойынша) | Қайтымды емес (қосымша клапандарсыз) |
| Тиімділік | Төмен (COP әдетте 0,5 - 1,5) | Жоғары (COP әдетте 2 - 4) |
| Температураны дәл бақылау | Өте жақсы (+/- 0,1°C) | Орташа (+/- 1°C) |
Біздің зауытта біз қатты денені салқындатудың бірегей артықшылықтарын қажет ететін қолданбалар үшін термоэлектрлік салқындатқыштарды шығарамыз. Біз тұтынушыларымызға термоэлектрлік және кәдімгі салқындату арасындағы айырмашылықтарды түсінуге көмектесеміз, осылайша олар өздерінің қолдануы үшін дұрыс таңдау жасай алады. Біздің инженерлік команда термиялық есептеулерге, модульдерді таңдауға және жүйені жобалауға көмектесе алады.
Термоэлектрлік салқындатқышты таңдағанда, сатып алушы бірнеше негізгі сипаттамаларды ескеруі керек. Бұл техникалық сипаттамалар салқындатқыштың өнімділігін және оның қолдану үшін жарамдылығын анықтайды. Ең маңызды спецификациялар максималды температура айырмашылығы (ΔTmax), максималды салқындату қуаты (Qmax), максималды ток (Imax), максималды кернеу (Vmax) және модуль өлшемдері болып табылады. ΔTmax - модуль ыстық және суық жағы арасында қол жеткізе алатын максималды температура айырмашылығы. Qmax - модуль ΔT=0 кезінде айдай алатын ең үлкен жылу мөлшері. Imax және Vmax модуль жұмыс істей алатын максималды ток пен кернеу болып табылады. Төмендегі кестеде осы сипаттамалар жинақталған.
| Техникалық сипаттама | Сипаттама | Типтік диапазон |
| ΔTmax | Максималды температура айырмашылығы (ыстықтан суыққа) | 60°C - 75°C |
| Qmax | ΔT=0 кезінде максималды салқындату қуаты | 10 Вт - 200 Вт |
| Imax | Максималды жұмыс тогы | 2 A - 15 A |
| Vmax | Максималды жұмыс кернеуі | 3 В - 30 В |
| Модуль өлшемі | Ұзындығы x ені x биіктігі | 10 x 10 мм-ден 62 x 62 мм-ге дейін |
| Кезеңдер саны | Бір немесе көп сатылы | 1 - 5 |
Fuzhou X-Meritan Technology Co., Ltd. компаниясында біздің зауыт техникалық сипаттамаларға ие термоэлектрлік салқындатқыштарды шығарады. Біз Qmax 10 Вт-тан 200 Вт-қа дейін және ΔTmax 60°C-тан 75°C-қа дейінгі бір сатылы және көп сатылы модульдерді ұсынамыз. Біз сондай-ақ арнайы талаптарды қанағаттандыру үшін модульдерді реттей аламыз. Біздің инженерлік топ қолданбаңыз үшін оңтайлы модульді таңдауға көмектесе алады.
Термоэлектрлік салқындатқыштар төмендегілердің бірін немесе бірнешеуін қажет ететін қолданбалар үшін ең қолайлы: ықшам өлшем, қозғалатын бөліктердің болмауы, діріл болмауы, температураны дәл бақылау немесе салқындату мен жылыту арасында ауысу мүмкіндігі. Бұл қолданбалар әдетте медицина, аэроғарыш, автомобиль, тұрмыстық электроника және телекоммуникация сияқты салаларда кездеседі. Медициналық өнеркәсіпте термоэлектрлік салқындатқыштар диагностикалық құрылғыларда, инсулин салқындатқыштарында және зертханалық жабдықтарда қолданылады. Аэроғарышта олар спутниктік компоненттерде және авионикалық салқындатуда қолданылады. Автокөлік өндірісінде олар орындықтарды салқындату, батареяның жылуын басқару және шыныаяқ ұстағыштарда қолданылады. Тұрмыстық электроникада олар портативті салқындатқыштарда, шарап салқындатқыштарында және процессорлық салқындатқыштарда қолданылады. Төмендегі кестеде негізгі қолданбалар мен термоэлектрлік салқындатқыштардың олар үшін қолайлы болуының себептері келтірілген.
| Қолданба | Негізгі талап | Неліктен термоэлектрлік салқындатқыш |
| Медициналық диагностикалық құрылғылар | Температураны дәл бақылау | +/- 0,1°C дәлдік, діріл жоқ |
| Лазерлік жүйелер | Ықшам, дәл салқындату | Шағын өлшем, жылдам жауап |
| Автокөлік орындықтары | Салқындату және жылыту | Токтың кері айналуы арқылы қайтымды |
| Портативті салқындатқыштар | Шағын, аккумулятормен жұмыс істейді | Төмен қуат, салқындатқыш жоқ |
| Телекоммуникациялық жабдық | Сенімді, техникалық қызмет көрсетусіз | Қозғалыс бөліктері жоқ, ұзақ қызмет етеді |
| Аэроғарыш | Жеңіл, дірілсіз | Ықшам, қатты күй |
Біздің зауытта біз барлық осы салалардағы тұтынушылармен олардың нақты талаптарына сәйкес келетін термоэлектрлік салқындатқыштарды қамтамасыз ету үшін жұмыс істейміз. Біз стандартты модульдерді немесе тапсырыс бойынша құрастырылған жинақтарды ұсына аламыз. Біздің инженерлік команда термиялық есептеулерге, модульдерді таңдауға және жүйені біріктіруге көмектесе алады.
Термоэлектрлік салқындатқыштардың жеткізушісін бағалау өндіріс мүмкіндігіне, сапаны бақылауға, техникалық қолдауға және тәжірибеге назар аударуды талап етеді. Жеткізушіде жартылай өткізгіш түйіршіктерді өндіру және қажетті техникалық сипаттамаларға сәйкес модульдерді жинау мүмкіндігі болуы керек. Бұл түйіршіктерді кесуге, дәнекерлеуге және сынауға арналған арнайы жабдықты қажет етеді. Жеткізушіде тұрақты өнімділік пен сенімділікті қамтамасыз ететін сапаны бақылау жүйесі болуы керек. Бұған ΔTmax, Qmax және герметикалығын тексеру кіреді. Жеткізушіде модульді таңдауға және жылу жүйесін жобалауға көмектесетін техникалық қолдау болуы керек. Төмендегі кестеде бағалау критерийлері жинақталған.
| Бағалау критерийі | Не іздеу керек | Неліктен маңызды |
| Өндірістік қабілеттілік | Пеллет өндіру, модульдерді құрастыру жабдықтары | Өнімнің сапасы мен дәйектілігін қамтамасыз етеді |
| Сапаны бақылау | ISO 9001, сынақ жазбалары | Тұрақты өнімділікті қамтамасыз етеді |
| Техникалық көмек | Жылу техникасы, конструкторлық көмек | Дұрыс модульді таңдауға көмектеседі |
| Тәжірибе | Термоэлектрлік өнеркәсіптегі рекорд | Мүмкіндік пен сенімділікті көрсетеді |
| Баптау | Жеке модульдерді жобалау мүмкіндігі | Арнайы қолданбалы талаптарға сәйкес келеді |
X-Meritan-да біздің зауыт он жылдан астам термоэлектрлік салқындатқыштарды шығарады. Біз жетілдірілген түйіршіктер өндіру және модульдерді құрастыру жабдықтарына инвестиция салдық. Бізде ISO 9001 сертификаты бар және біз барлық өнімділік сынақтарының егжей-тегжейлі жазбаларын жүргіземіз. Біздің техникалық топ модульді таңдауға және жылу жүйесін жобалауға көмектесуге дайын. Біз сізді осы критерийлер бойынша бағалауға және бізді термоэлектрлік салқындатқыштар бойынша серіктес ретінде қарастыруға шақырамыз.
Төмендегі кестеде термоэлектрлік салқындатқыштар үшін өнімнің негізгі параметрлері берілген. Бұл модульдер медициналық құрылғылардан тұтынушылық электроникаға дейін кең ауқымды қолданбаларға арналған. Біздің зауыт арнайы талаптарға сай арнайы модульдерді де шығара алады.
| Параметр | Спецификация диапазоны | Ескертпелер |
| ΔTmax | 60°C - 75°C | Модуль деңгейіне байланысты |
| Qmax | 10 Вт - 200 Вт | ΔT=0 кезінде |
| Imax | 2 A - 15 A | Максималды жұмыс тогы |
| Vmax | 3 В - 30 В | Максималды жұмыс кернеуі |
| Модуль өлшемі | 10 x 10 мм-ден 62 x 62 мм-ге дейін | Арнайы өлшемдер қол жетімді |
| Кезеңдер саны | 1 - 5 | Жоғары ΔT үшін көп сатылы |
| Керамикалық субстрат | Алюминий тотығы, алюминий нитриді | Жоғары жылу өткізгіштік үшін AlN |
| Дәнекерлеу | Sn-Sb, Sn-Bi, Au-Sn | Температура диапазоны үшін таңдалған |
| Жұмыс температурасы | -50°C - +150°C | Дәнекерлеуге және материалдарға байланысты |
| Өмір сүру ұзақтығы | 100 000+ сағат | Тиісті жылуды басқарумен |
Біздің зауытта біз термоэлектрлік салқындатқыштарды осы сипаттамаларға және т.б. сәйкестендіру үшін шығарамыз. Біз ΔTmax, Qmax, өлшемді және кезеңдер санын арнайы қолданбаға сәйкес реттей аламыз. Біздің сапаны бақылау жүйеміз өнімділік пен сенімділік үшін әрбір модульді сынауды қамтиды. Біздің мақсатымыз – тұтынушыларымызға олардың жылуды басқару қажеттіліктерін қанағаттандыратын жоғары сапалы термоэлектрлік салқындатқыштармен қамтамасыз ету.
1-сұрақ: Компрессорлық жүйемен салыстырғанда термоэлектрлік салқындатқыштың типтік тиімділігі қандай?
Жауап: Термоэлектрлік салқындатқыштың өнімділік коэффициенті (COP) әдетте 0,5-тен 1,5-ке дейін, ал компрессорға негізделген жүйеде әдетте 2-ден 4-ке дейін COP болады. Бұл термоэлектрлік салқындатқыштардың тиімділігі азырақ және бірдей салқындату үшін көбірек қуат тұтынатынын білдіреді. Дегенмен, олардың ықшам өлшемі, қозғалатын бөліктерінің болмауы және температураны дәл бақылау оларды тиімділік осы басқа факторлардан екінші дәрежелі болатын көптеген қолданбалар үшін таңдаулы таңдауға айналдырады.
2-сұрақ: Термоэлектрлік салқындатқышты салқындату үшін де, жылыту үшін де қолдануға бола ма?
Жауап: Иә, термоэлектрлік салқындатқышты салқындату үшін де, жылыту үшін де пайдалануға болады. Тұрақты токтың бағытын өзгерту арқылы ыстық және суық жақтар ауыстырылады. This makes Thermoelectric Coolers ideal for applications that require both cooling and heating, such as automotive seats, wine chillers, and medical devices. Ауыстыру лезде жүреді және қосымша компоненттерді қажет етпейді.
3-сұрақ: Термоэлектрлік салқындатқыш қандай максималды температура айырмашылығына қол жеткізе алады?
Жауап: Бір сатылы термоэлектрлік салқындатқыштың максималды температура айырмашылығы (ΔTmax) әдетте 60°C-тан 75°C-қа дейін болады. Жоғары температура айырмашылығы үшін көп сатылы модульдер қолданылады. Көп сатылы модуль 100°C немесе одан да көп ΔTmax мәніне қол жеткізе алады. Қолданбада қол жеткізілген нақты температура айырмашылығы жылу жүктемесіне және ыстық жағындағы жылу қабылдағыштың тиімділігіне байланысты.
4-сұрақ: Термоэлектрлік салқындатқыштар қанша уақытқа жетеді?
Жауап: Термоэлектрлік салқындатқыштардың қызмет ету мерзімі ұзақ, әдетте 100 000-нан 200 000 сағатқа дейін, өйткені олардың қозғалатын бөліктері жоқ. Пайдалану мерзімі дәнекерлеу қосылыстары мен жартылай өткізгіш материалдардың бұзылуымен шектеледі. Тиісті жылуды басқару және жұмыс жағдайлары кезінде термоэлектрлік салқындатқыш көптеген жылдар бойы жұмыс істей алады. Біздің зауыт модульдеріміздің өмір сүру ұзақтығының сипаттамаларына сәйкес келетініне көз жеткізу үшін сынақтан өткізеді.
5-сұрақ: Бір сатылы және көп сатылы термоэлектрлік салқындатқыштың айырмашылығы неде?
Жауап: Бір сатылы термоэлектрлік салқындатқышта жартылай өткізгіш түйіршіктердің бір қабаты бар және ΔTmax 60°C-тан 75°C-қа дейін жетуі мүмкін. Көп сатылы термоэлектрлік салқындатқышта бір-бірінің үстіне жиналған бірнеше қабаттар бар, әр қабат жалпы температура айырмашылығына ықпал етеді. Көп сатылы модульдер ΔTmax 100°C немесе одан жоғары температураға қол жеткізе алады, бірақ олардың салқындату қуаты төмен (Qmax) және қымбатырақ. Олар инфрақызыл детекторлар мен CCD сенсорлары сияқты өте төмен температураны қажет ететін қолданбалар үшін қолданылады.
Термоэлектрлік салқындатқыштарды кәдімгі салқындату құрылғыларынан ерекшелендіретін құбылыс Пельтиер эффектісі болып табылады. Ол жылжымалы бөлшектерсіз, салқындатқышсыз және дірілсіз қатты күйдегі жылуды айдауға мүмкіндік береді. Бұл термоэлектрлік салқындатқыштарды ықшам өлшемді, температураны дәл бақылауды және салқындату мен жылыту арасында ауысу мүмкіндігін қажет ететін қолданбалар үшін тамаша етеді. Олар компрессорға негізделген жүйелерге қарағанда тиімділігі төмен болғанымен, олардың бірегей артықшылықтары оларды көптеген талап етілетін қолданбалар үшін жалғыз өміршең таңдау жасайды. Fuzhou X-Meritan Technology Co., Ltd.-де біздің зауытта ең талап етілетін талаптарға жауап беретін жоғары сапалы термоэлектрлік салқындатқыштарды өндіруге арналған тәжірибе мен жабдықтар бар. Модульдеріміздің сенімді өнімділігі мен ұзақ қызмет мерзімін қамтамасыз ету үшін біз жоғары сапалы жартылай өткізгіш материалдарды, дәл құрастыру процестерін және қатаң сынақтарды қолданамыз.
Медициналық құрылғыларды, лазерлік жүйелерді, автомобиль компоненттерін немесе тұрмыстық электрониканы жобалайсыз ба, біз сізді термоэлектрлік салқындатқышқа қойылатын талаптарды талқылау үшін бізге хабарласуға шақырамыз. Біз үлгілерді, техникалық деректерді және теңшелген шешімдерді ұсына аламыз. Сапа мен тұтынушылардың қанағаттануына деген ұмтылысымыз бізді бүкіл әлемдегі бизнес үшін сенімді серіктеске айналдырды.
Fuzhou X-Meritan Technology Co., Ltd компаниясына бүгін хабарласыңызтермоэлектрлік салқындатқыштың талаптарын талқылау және Пельтиер әсері жылуды басқару мәселелерін қалай шеше алатынын білу.
