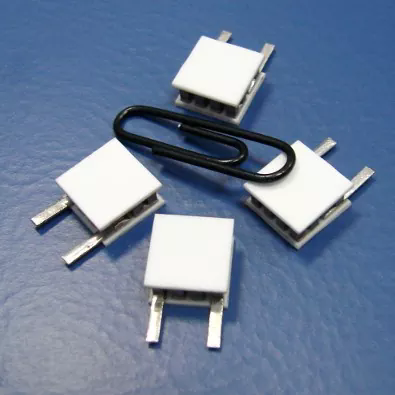

Автономды көліктегі LiDAR жүйесі немесе жол бойындағы сенсор блогы қыста -40°C пен жаздың тікелей күн сәулесінде +85°C аралығында болатын температура диапазонында сенімді жұмыс істеуі керек. Корпустың ішінде лазерлік диодтар, фотодетекторлар және оптикалық компоненттер температураға сезімтал. Бірнеше градусқа ығысу лазердің сәулелену толқын ұзындығын өзгертуі, детектордың сигнал-шу арасындағы қатынасын төмендетуі және оптикалық туралауды бұзуы мүмкін. Нәтиже диапазон дәлдігі мен нүктелік бұлт сапасының нашарлауы болып табылады. Жылу басқару компоненттерін көрсететін сатып алу инженері үшін мәселе температураны бақылау қажет пе емес, бірақ қай технология оны LiDAR жүйесінің өлшем, қуат және сенімділік шектеулері шегінде жеткізе алады.Термоэлектрлік салқындатқыштаросы қиындықтардың көпшілігі үшін таңдаулы шешім ретінде пайда болды.
Бұл нұсқаулық термоэлектрлік салқындатқыштар LiDAR жүйелеріндегі температураны бақылау мәселелерін қалай шешетінін түсінуі керек сатып алушылар мен инженер-конструкторларға арналған. Біз LiDAR-дағы ерекше термиялық қиындықтарды, термоэлектрлік салқындатқыштардың жұмыс принципін, бағаланатын негізгі техникалық сипаттамаларды, интеграциялық ойларды және жеткізушіні таңдау критерийлерін қарастырамыз. Біз сондай-ақ біздің зауыттан өнімнің егжей-тегжейлі параметрлерін беремізFuzhou X-Meritan Technology Co., Ltd.Автокөлік, өнеркәсіптік немесе карта қолданбалары үшін LiDAR жүйесін жасап жатсаңыз да, бұл нұсқаулық жылуды басқару талаптары үшін дұрыс термоэлектрлік салқындатқышты таңдауға көмектеседі.
LiDAR жүйелері басқа электрондық жүйелерден ерекшеленетін термиялық қиындықтардың бірегей жиынтығын ұсынады. Бірінші қиындық - лазерлік диодтың сезімталдығы. Лазерлік диодтың сәулелену толқын ұзындығы температураға байланысты шамамен 0,3 нм/°С жылдамдықпен өзгереді. Тар жолақты оптикалық сүзгілерді немесе толқын ұзындығына сезімтал анықтауды пайдаланатын LiDAR жүйесі үшін бұл дрейф лазерлік толқын ұзындығы мен сүзгі өткізу жолағы арасындағы сәйкессіздікті тудыруы мүмкін, бұл сигнал күші мен анықтау ауқымын азайтады. Екінші қиындық - фотодетектордың термиялық шуы. Детектордың күңгірт тогы мен шу эквиваленттік қуаты температураға қарай артып, сигнал-шу қатынасын және қашықтықты өлшеудің дәлдігін нашарлатады. Үшінші қиындық - оптикалық орындықтың термиялық кеңеюі. Оптикалық құрамдас бөліктер жалпы орындыққа орнатылады және егер орындық температураға байланысты кеңейсе немесе қысқарса, лазердің, детектордың және сканерлеу оптикасының туралануы жылжып, меңзеу қателерін тудыруы мүмкін. Төмендегі кестеде осы қиындықтар мен олардың әсерлері келтірілген.
| Сынақ | Дереккөз | LiDAR өнімділігіне әсері |
| Лазерлік толқын ұзындығының ауытқуы | Лазерлік диодтың температуралық коэффициенті | Сигнал күші төмендеді, диапазон жоғалады |
| Детектор шуының жоғарылауы | Фотодетектордағы термиялық шу | Төмен SNR, төмендетілген дәлдік |
| Оптикалық орындықты кеңейту | Монтаждау материалдарының термиялық кеңеюі | Сәйкессіздік, нұсқау қателері |
| Қоршаған орта температурасының шектен шығуы | Жұмыс ортасы | Жүйе ақаулығы немесе өнімділіктің төмендеуі |
| Жылу диссипациясының тығыздығы | Шағын қоршау | Локализацияланған ыстық нүктелер, жылу градиенттері |
Fuzhou X-Meritan Technology Co., Ltd. компаниясында біздің фабрика осы қиындықтарды шешу үшін арнайы жасалған термоэлектрлік салқындатқыштарды шығарады. Біз LiDAR жүйелерінің жылу талаптарын түсінеміз және біз тұтынушыларымызбен олардың нақты лазер қуаты, детектор түрі және қоршаған орта жағдайлары үшін дұрыс салқындатқышты таңдау үшін жұмыс істейміз.
Термоэлектрлік салқындатқыш – тұрақты ток қолданылған кезде жылуды құрылғының бір жағынан екінші жағына беру үшін Пельтиер әсерін пайдаланатын қатты күйдегі жылу сорғысы. Құрылғы екі керамикалық субстраттың арасында орналасқан жартылай өткізгіш түйіршіктерден тұрады, әдетте висмут теллуридінен тұрады. Ток өткенде бір жағы салқын (суық жағы), екіншісі қызады (ыстық жағы). Жылу суық жағында жұтылады және ыстық жағында шығарылады, ол жерде жылу қабылдағыш арқылы таратылады. Токты кері қайтару жылу беру бағытын өзгертеді, бұл бір құрылғыны салқындату үшін де, жылыту үшін де пайдалануға мүмкіндік береді. Бұл екі бағытты басқару ыстық және суық ортада жұмыс істеуі керек LiDAR жүйелері үшін басты артықшылық болып табылады. Төмендегі кесте термоэлектрлік салқындатқыштарды басқа салқындату технологияларымен салыстырады.
| Технология | Салқындату/жылыту | Өлшем | Дәлдік | Сенімділік | Шу/діріл |
| Термоэлектрлік салқындатқыш | Екеуі де | Ықшам | Жоғары (+/- 0,1°C) | Жоғары (қатты күй) | Жоқ |
| Компрессорға негізделген | Екеуі де | Үлкен | Орташа | Орташа (жылжымалы бөліктер) | Жоғары |
| Жанкүйерлерге негізделген | Тек салқындату | Орташа | Төмен | Орташа (мойынтіректердің тозуы) | Орташа |
| Жылу құбыры | Тек салқындату | Ықшам | Төмен | Жоғары | Жоқ |
Біздің зауытта біз LiDAR жүйелерінің күрделі талаптары үшін термоэлектрлік салқындатқыштарды құрастырамыз. Біз ықшам кеңістікте жоғары салқындату қабілетіне қол жеткізу үшін жоғары өнімді висмут теллуридті түйіршіктер мен жетілдірілген керамикалық субстраттарды қолданамыз. Біздің салқындатқыштар лазерлік диод пен детектордың температурасын дәл тұрақтандыруға мүмкіндік беретін кіріктірілген температура сенсорларымен және басқару электроникасы бар.
LiDAR жүйесі үшін термоэлектрлік салқындатқышты таңдағанда, сатып алушылар бірнеше негізгі сипаттамаларды бағалауы керек. Салқындату сыйымдылығы (Qc) берілген температура дифференциалында салқындатқыш қанша жылуды кетіре алатындығын анықтайды. LiDAR қолданбалары үшін салқындату сыйымдылығы лазерлік диодтан, детектордан және кез келген басқа жылу шығаратын компоненттерден келетін жылу жүктемесін өңдеуге жеткілікті болуы керек. Температураның максималды дифференциалы (ΔTmax) салқындатқыштың суық және ыстық жақтары арасындағы максималды температура айырмашылығын анықтайды. Ток және кернеу көрсеткіштері қуат көзіне қойылатын талаптарды анықтайды. Аяқ ізі мен қалыңдығы интеграциялық шектеулерді анықтайды. Өнімділік коэффициенті (COP) салқындатқыштың тиімділігін анықтайды. Төмендегі кестеде осы сипаттамалар жинақталған.
| Техникалық сипаттама | LiDAR үшін типтік диапазон | Маңыздылығы |
| Салқындату сыйымдылығы (Qc) | 5 Вт - 50 Вт | Жалпы жылу жүктемесінен асып кетуі керек |
| Максималды температура дифференциалы (ΔTmax) | 65°C - 75°C | Салқындату мүмкіндігін анықтайды |
| Ағымдағы (Imax) | 2 A - 8 A | Қуат көзін анықтайды |
| Кернеу (Vmax) | 5 В - 24 В | Қуат көзін анықтайды |
| Із | 10 x 10 мм-ден 40 x 40 мм-ге дейін | Интеграцияны анықтайды |
| Қалыңдығы | 2 мм - 6 мм | Интеграцияны анықтайды |
| Өнімділік коэффициенті (COP) | 0,3 - 0,6 | Қуат тиімділігін анықтайды |
Fuzhou X-Meritan Technology Co., Ltd. компаниясында біздің зауыт әртүрлі салқындату сыйымдылығы, ізі және кернеу көрсеткіштері бар термоэлектрлік салқындатқыштардың ауқымын ұсынады. Біз тұтынушыларымызға LiDAR термиялық талаптары үшін дұрыс салқындатқышты таңдауға көмектесеміз. Біздің инженерлік команда сонымен қатар салқындатқыштың LiDAR корпусына дұрыс біріктірілгеніне көз жеткізу үшін термиялық модельдеу және дизайн қолдауын қамтамасыз ете алады.
LiDAR жүйесіндегі термоэлектрлік салқындатқыштың өнімділігі тек салқындатқыштың өзіне ғана емес, оның біріктірілгеніне де байланысты. Бірнеше факторлар өнімділікке әсер етуі мүмкін. Біріншісі - салқындатқыш пен лазерлік диод немесе детектор арасындағы жылу интерфейсі. Құрғақ қосылыс немесе тегіс емес бет сияқты нашар жылу интерфейсі жылу кедергісін арттырып, салқындату тиімділігін төмендетуі мүмкін. Екіншісі - радиатордың дизайны. Салқындатқыштың ыстық жағы қоршаған ортаға жылуды тарата алуы керек. Егер радиатордың өлшемі кішірек болса немесе ауа ағыны жеткіліксіз болса, ыстық жағындағы температура көтеріліп, салқындату сыйымдылығын төмендетеді және салқындатқыштың қызып кетуі мүмкін. Үшіншісі - суық жағының жылу оқшаулауы. Салқындату тиімділігін төмендететін жылудың ағып кетуін болдырмау үшін суық жағы қоршаған ортадан оқшаулануы керек. Төмендегі кестеде осы интеграциялық факторлар жинақталған.
| Интеграциялық фактор | Өнімділікке әсері | Жеңілдету |
| Термиялық интерфейс материалы | Нашар интерфейс термиялық төзімділікті арттырады | Өткізгіштігі жоғары термиялық майды немесе жастықшаларды пайдаланыңыз |
| Раковинаның дизайны | Сәйкес емес радиатор салқындату мүмкіндігін азайтады | Максималды жылу жүктемесі үшін өлшемді радиатор |
| Ауа шығыны | Нашар ауа ағыны ыстық жақтағы температураны арттырады | Жеткілікті желдетуді немесе мәжбүрлі ауаны қамтамасыз етіңіз |
| Суық жағын оқшаулау | Жылудың ағуы салқындату тиімділігін төмендетеді | Суық жағының айналасында оқшаулауды қолданыңыз |
| Конденсация | Суық беттерде ылғал пайда болуы мүмкін | Жабық қоршауды немесе кептіргішті пайдаланыңыз |
Біздің зауытта біз тұтынушыларымызға термоэлектрлік салқындатқышты LiDAR жүйесіне біріктіруге көмектесу үшін техникалық қолдау көрсетеміз. Біз оңтайлы өнімділікті қамтамасыз ететін жылу интерфейсінің материалдарын, радиатор конструкцияларын және тығыздау әдістерін ұсына аламыз. Біздің мақсатымыз – тұтынушыларымызға LiDAR жүйесі талап ететін температура тұрақтылығына қол жеткізуге көмектесу.
LiDAR қолданбаларына арналған термоэлектрлік салқындатқыштардың жеткізушісін бағалау термиялық дизайн мүмкіндігіне, өндіріс сапасына, тестілеуге және қолданбаларды қолдауға назар аударуды талап етеді. Жеткізуші салқындатқыштарды қажетті техникалық сипаттамаларға, соның ішінде теңшелетін іздер мен кернеу көрсеткіштеріне сәйкес жобалау және өндіру мүмкіндігіне ие болуы керек. Өндіріс сапасы түйіршіктерді орналастыруға және керамикалық тегістікке қатаң төзімділікпен үйлесімді болуы керек. Жеткізуші әрбір салқындатқышты салқындату сыйымдылығын, ΔTmax және ағып кету тогын тексеруі керек. Ал жеткізуші термиялық модельдеу мен интеграциялық нұсқаулықты қоса, қолданбалы қолдауды қамтамасыз етуі керек. Төмендегі кестеде осы бағалау критерийлері жинақталған.
| Бағалау критерийі | Не іздеу керек | Неліктен маңызды |
| Жылулық жобалау мүмкіндігі | Арнайы дизайн, термиялық модельдеу | Қолданбаның оңтайлы өнімділігін қамтамасыз етеді |
| Өндіріс сапасы | Дәл түйіршіктерді орналастыру, керамикалық тегістік | Тұрақты өнімділік пен сенімділікті қамтамасыз етеді |
| Тестілеу | Салқындату сыйымдылығы, ΔTmax, ағып кету тогы | Салқындатқыштың техникалық сипаттамаларға сәйкес келуін қамтамасыз етеді |
| Қолданбаны қолдау | Интеграциялық нұсқаулық, термиялық модельдеу | Оңтайлы жүйе өнімділігіне қол жеткізуге көмектеседі |
X-Meritan-да біздің зауыт он жылдан астам термоэлектрлік салқындатқыштарды шығарады. Бізде термиялық дизайн мен өндірісте үлкен тәжірибеміз бар. Біз әрбір салқындатқышты жөнелту алдында сынаймыз және тұтынушыларымызға техникалық қолдау көрсетеміз. Біз сізді осы критерийлер бойынша бағалауға және бізді LiDAR термоэлектрлік салқындатқыштары бойынша серіктес ретінде қарастыруға шақырамыз.

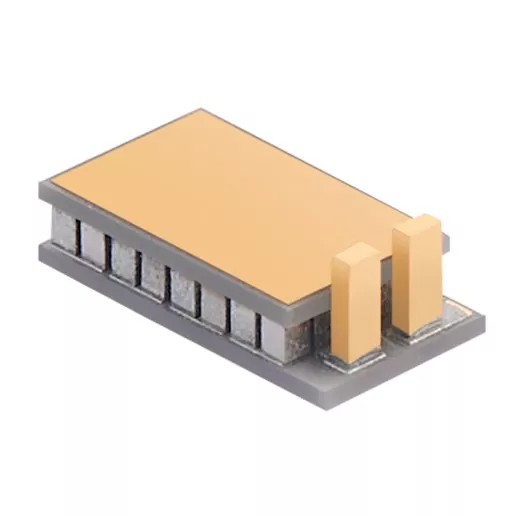

Төмендегі кестеде термоэлектрлік салқындатқыштар үшін өнімнің негізгі параметрлері берілген. Бұл салқындатқыштар LiDAR жүйелеріне және басқа дәлдіктегі жылуды басқару қолданбаларына арналған. Біздің зауыт арнайы талаптарға сай арнайы салқындатқыштарды да шығара алады.
| Параметр | Спецификация диапазоны | Ескертпелер |
| Салқындату сыйымдылығы (Qc) | 5 Вт - 50 Вт | ΔT = 0°C кезінде |
| Максималды температура дифференциалы (ΔTmax) | 65°C - 75°C | Qc = 0 Вт кезінде |
| Ағымдағы (Imax) | 2 A - 8 A | Қуат көзі үшін таңдалған |
| Кернеу (Vmax) | 5 В - 24 В | Қуат көзі үшін таңдалған |
| Із | 10 x 10 мм-ден 40 x 40 мм-ге дейін | Арнайы өлшемдер қол жетімді |
| Қалыңдығы | 2 мм - 6 мм | Интеграция үшін таңдалған |
| Керамикалық материал | Алюминий тотығы (Al2O3) | Стандартты |
| Пеллет материалы | Висмут теллюриді (Bi2Te3) | Жоғары өнімділік |
| Жұмыс температурасы | -40°C және +85°C | Қоршаған орта үшін таңдалған |
| Интеграция опциялары | Датчик, басқару электроникасы | Арнаулы опциялар қолжетімді |
| MOQ | 100 дана | Үлкен тапсырыстар үшін келісуге болады |
| Тоқтау | 2 - 4 апта | Саны мен теңшеуге байланысты |
Біздің зауытта біз осы және т.б. сипаттамаларға сәйкес термоэлектрлік салқындатқыштарды шығарамыз. Біз салқындату сыйымдылығын, ізін, кернеуін және біріктіру опцияларын нақты талаптарыңызға сәйкес реттей аламыз. Біздің сапаны бақылау жүйеміз шикізатты тексеруді, технологиялық тексеруді және жөнелтуге дейінгі соңғы тексеруді қамтиды. Біздің мақсатымыз – тұтынушыларымызға LiDAR жылуды басқару қажеттіліктерін қанағаттандыратын жоғары сапалы термоэлектрлік салқындатқыштармен қамтамасыз ету.
1-сұрақ: Термоэлектрлік салқындатқыш LiDAR жүйесін салқындата және қыздыра ала ма?
Жауап: Иә, термоэлектрлік салқындатқыш суытып та, қыздыра да алады. Тұрақты токтың полярлығын өзгерту арқылы жылу беру бағыты кері өзгереді. Бұл бірдей салқындатқышқа лазерлік диодты суық ортада жылытуға және оны ыстық ортада салқындатуға мүмкіндік береді. Бұл екі бағытты мүмкіндік кең температура диапазонында жұмыс істеуі керек LiDAR жүйелері үшін өте маңызды. Fuzhou X-Meritan Technology Co., Ltd.-де біздің салқындатқыштар екі жақты жұмыс істеуге арналған.
2-сұрақ: LiDAR жүйесінде термоэлектрлік салқындатқыш қанша қуат тұтынады?
Жауап: Қуат тұтыну салқындату сыйымдылығына, температура дифференциалына және COP мәніне байланысты. LiDAR үшін әдеттегі термоэлектрлік салқындатқыш 5-тен 20 ваттқа дейін тұтынуы мүмкін. COP әдетте 0,3-тен 0,6-ға дейін болады, яғни әрбір шығарылған жылу үшін салқындатқыш 1,7-ден 3,3 ваттқа дейін электр қуатын тұтынады. Қуатты тұтыну жалпы жүйенің қуат бюджетінде ескерілуі керек.
3-сұрақ: Термоэлектрлік салқындатқышпен қол жеткізуге болатын әдеттегі температура тұрақтылығы қандай?
Жауап: Дұрыс жобаланған басқару контурымен термоэлектрлік салқындатқыш +/- 0,1°C немесе одан да жоғары температура тұрақтылығына қол жеткізе алады. Дәлдіктің бұл деңгейі тұрақты лазер толқын ұзындығы мен детектор өнімділігін қажет ететін LiDAR жүйелері үшін өте маңызды. Тұрақтылық температура сенсорының сапасына, басқару электроникасына және жүйенің жылу дизайнына байланысты.
4-сұрақ: Автокөлік LiDAR жүйелерінде термоэлектрлік салқындатқыштарды қолдануға бола ма?
Жауап: Иә, термоэлектрлік салқындатқыштар LiDAR автомобиль жүйелерінде қолданылады. Олар дірілге, соққыға және температуралық циклге арналған автомобиль талаптарына сай болуы керек. Біздің зауытта біз діріл мен термиялық соққыларды қоса алғанда, автомобиль стандарттарына сәйкес сыналған салқындатқыштарды ұсынамыз. Біз сондай-ақ автокөлік қолданбалары үшін AEC-Q100 білікті басқару электроникасын ұсына аламыз.
5-сұрақ: LiDAR жүйесі үшін дұрыс термоэлектрлік салқындатқышты қалай таңдауға болады?
Жауап: Дұрыс термоэлектрлік салқындатқышты таңдау үшін жалпы жылу жүктемесін, қажетті температура дифференциалын, қолда бар қуат көзін және интеграциялық шектеулерді анықтау керек. Біздің инженерлік команда сізге осы талаптарды есептеуге және қолданбаңыз үшін оңтайлы салқындатқышты таңдауға көмектеседі. Біз сондай-ақ прототип жасау алдында дизайнды тексеру үшін термиялық симуляциялық қолдауды қамтамасыз етеміз.
LiDAR жүйелері лазерлік толқын ұзындығының дрейфі мен детектор шуынан бастап оптикалық тураланбауға және қоршаған ортаның шектен шығуына дейін айтарлықтай температураны бақылау қиындықтарын тудырады. Термоэлектрлік салқындатқыштар бұл қиындықтарды ықшам және сенімді қаптамада дәл, екі жақты, қатты дене температурасын бақылау арқылы шешеді. Сатып алу инженерлері мен конструкторлық командалар үшін дұрыс шешімді таңдау үшін термиялық қиындықтарды, салқындатқыш сипаттамаларын және интеграциялық ойларды түсіну өте маңызды. Fuzhou X-Meritan Technology Co., Ltd.-де біздің зауытта LiDAR жүйелерінің талап етілетін талаптарына жауап беретін термоэлектрлік салқындатқыштарды өндіру тәжірибесі мен мүмкіндігі бар. Біз дұрыс салқындатқышты таңдау және сәтті интеграцияны қамтамасыз ету үшін тұтынушыларымызбен тығыз жұмыс жасаймыз.
Автономды көліктерге, өнеркәсіптік автоматтандыруға немесе картаға түсіруге арналған қосымшаларға арналған LiDAR әзірлейсіз бе, біз сізді өз талаптарыңызды талқылау үшін бізге хабарласуға шақырамыз. Біз үлгілерді, техникалық деректерді және теңшелген шешімдерді ұсына аламыз. Сапа мен тұтынушылардың қанағаттануына деген ұмтылысымыз бізді бүкіл әлем бойынша LiDAR жүйесін әзірлеушілер үшін сенімді серіктеске айналдырды.
Fuzhou X-Meritan Technology Co., Ltd компаниясына бүгін хабарласыңызLiDAR термоэлектрлік салқындатқыш талаптарын талқылау және біздің өнімдер жүйеңізге қажет жылу тұрақтылығын қалай қамтамасыз ететінін білу үшін.
