Инженер-конструктор ықшам медициналық үлгідегі салқындатқыштың прототипін жасаудаТермоэлектрлік салқындатқыштар. Суық жағы стендтік сынақ кезінде бірнеше минут ішінде мақсатты температураға жетеді. Бірақ құрылғы оның корпусына орнатылған кезде, суық жақтағы температура жоғары қарай жылжи бастайды және ешқашан тұрақтанбайды. Инженер TEC тогын, оқшаулауды және басқару контурын тексереді. Барлығы дұрыс көрінеді. Мәселе мүлдем суық жақта емес. Ол ыстық жағында. TEC қабылдамаған жылу тиімді түрде жойылмайды және бұл жылу модуль арқылы кері өткізіліп, оның салқындату қабілетін төмендетеді. Бұл термоэлектрлік салқындату дизайнындағы ең жиі кездесетін қателік және бұл өте қымбат. Сатып алу инженерлері мен өнімді әзірлеушілер үшін ыстық жағында жылуды қабылдамаудың неліктен маңызды екенін түсіну жұмыс істейтін өнім мен далада сәтсіздікке ұшыраған өнім арасындағы айырмашылық болып табылады.
Бұл нұсқаулық термоэлектрлік салқындатқыштарды және олармен байланысты жылуды басқару компоненттерін сатып алатын сатып алушылар мен инженерлерге арналған. Біз TEC жылу тепе-теңдігін түсіндіреміз, неге ыстық жағы салқындату өнімділігін шектейтін фактор болып табылады, жылу қабылдағыш пен желдеткіш таңдау нәтижеге қалай әсер етеді, сатып алу тапсырысына қандай сипаттамаларды қосу керек және жеткізушіні қалай бағалау керек. Біз сондай-ақ Fuzhou X-Meritan Technology Co., Ltd-дегі зауытымыздан егжей-тегжейлі өнім параметрлерін береміз. Сусын салқындатқышын, лазерлік модульді, медициналық құрылғыны немесе электроника қорабын жобалап жатсаңыз да, бұл нұсқаулық сенімді жұмыс істейтін термоэлектрлік салқындату жүйесін анықтауға көмектеседі.

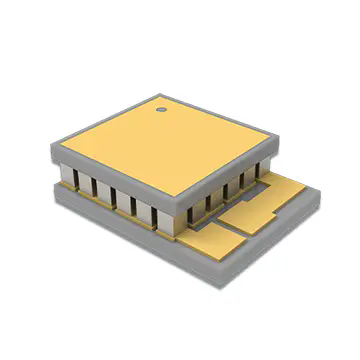

Термоэлектрлік салқындатқыш, сонымен қатар Peltier модулі ретінде белгілі, электр тогы қолданылған кезде жылуды құрылғының бір жағынан екінші жағынан жылжытатын қатты күйдегі жылу сорғысы. Модуль екі керамикалық субстраттың арасында орналасқан жартылай өткізгіш түйіршіктердің жиымынан тұрады, әдетте висмут теллуриді. Түйіршіктер арқылы ток өткенде, электрондар бір түйіспеде жылуды жұтып, екіншісінде шығарады. Жылуды сіңіретін жағы салқындайды, ал жылу шығаратын жағы ыстық болады. Қозғалатын бөліктер, салқындатқыштар және компрессорлар жоқ. Модуль ықшам, дыбыссыз және дәлдікпен басқаруға болады. Төмендегі кесте термоэлектрлік салқындатқыштың негізгі жұмыс сипаттамаларын жинақтайды.
| Параметр | Сипаттама | Типтік мән |
| Жұмыс принципі | Пельтиер эффектісі (ток арқылы жылу айдау) | Қатты күйде, қозғалатын бөліктері жоқ |
| Суық жағы | Жүктемеден жылуды сіңіреді | Қоршаған ортадан төмен температура |
| Ыстық жағы | Қоршаған ортаға жылу бөледі | Қоршаған ортадан жоғары температура |
| Жылу айдалатын (Qc) | Салқындату сыйымдылығы | Модуль өлшеміне және токқа байланысты |
| Кіріс қуаты (PIN) | Тұтынылатын электр қуаты | Кернеу мен токқа байланысты |
| Жылу қабылданбады (Qh) | Qc + Pin | Әрқашан Qc мәнінен жоғары |
| COP | Qc / Pin | Әдетте 0,3 - 0,7 |
СағатFuzhou X-Meritan Technology Co., Ltd., біздің зауыт салқындату қолданбаларының кең ауқымы үшін термоэлектрлік салқындатқыштарды шығарады. Модуль жүйенің бір бөлігі ғана екенін түсінеміз. Ыстық жағындағы жылуды қабылдамау бірдей маңызды және біз бүкіл жылу жүйесінің сәтті болуын қамтамасыз ету үшін тұтынушыларымызбен жұмыс істейміз.
Ыстық жағының шектеуші фактор болуының негізгі себебі термодинамиканың бірінші заңы болып табылады. Термоэлектрлік салқындатқыш жылуды жоймайды; оны жылжытады. Суық жағында жұтылған жылу (Qc) және модуль (Pin) тұтынатын электр қуаты ыстық жағында (Qh) қабылданбауы керек. Қатынас қарапайым: Qh = Qc + Pin. Бұл ыстық жағы әрқашан суық жағы сіңіргеннен гөрі көбірек жылуды қабылдайтынын білдіреді. COP 0,5 жұмыс істейтін әдеттегі модульде ыстық жағында қабылданбаған жылу салқындату сыйымдылығынан үш есе көп. Егер ыстық жағы бұл қызуды қабылдамаса, ыстық жақтың температурасы көтеріледі. Ал ыстық жағындағы температура көтерілген сайын, модульдегі температура айырмашылығы артады, бұл салқындату сыйымдылығын және модульдің тиімділігін төмендетеді. Төмендегі кестеде әдеттегі TEC үшін жылу балансы көрсетілген.
| Параметр | Мән | Ескерту |
| Салқындату сыйымдылығы (Qc) | 50 Вт | Суық жағында жылу сіңіріледі |
| Кіріс қуаты (PIN) | 100 Вт | Модульге электр қуаты |
| Жылу қабылданбады (Qh) | 150 Вт | Qc + Pin |
| COP | 0.5 | Qc / Pin |
| Жылуды қабылдамау коэффициенті | 3:1 | Qh / Qc |
Біздің зауытта біз тұтынушыларымызға осы жылу балансын түсінуге көмектесеміз. Біз салқындату сыйымдылығының ыстық жақ температурасымен қалай өзгеретінін көрсететін егжей-тегжейлі өнімділік қисықтарын береміз. Біз сондай-ақ ыстық жағы қажетті жылуды қабылдамауы үшін жылу қабылдағыштың өлшемі мен желдеткішті таңдау бойынша нұсқаулар береміз. Біздің мақсатымыз – тұтынушыларымызға қажетті суық жақ температурасына сенімді түрде қол жеткізетін жүйені жобалауға көмектесу.
Ыстық жағында жылуды қабылдамау жеткіліксіз болған кезде теріс әсерлердің каскады пайда болады. Бірінші әсер - ыстық бүйірдегі температураның жоғарылауы. Бұл модуль ұстай алатын температура айырмашылығын азайтады, яғни суық жақтағы температура көтеріледі. Екінші әсер - салқындату қабілетінің төмендеуі. Ыстық жағындағы температура көтерілген сайын, модульдің жылуды сору мүмкіндігі төмендейді. Үшінші әсер - қуат тұтынудың артуы. Модуль кіріс қуатын арттыратын суық жағындағы температураны ұстап тұру үшін көп жұмыс істеуі керек. Төртінші әсер – сенімділіктің төмендеуі. Жоғары ыстық бүйірлік температуралар модульдің және термиялық интерфейс материалдарының деградациясын тездетеді. Төтенше жағдайларда модуль қызып кетуі және істен шығуы мүмкін. Төмендегі кесте жылуды жеткіліксіз қабылдамаудың салдарын қорытындылайды.
| Әсер | Себеп | Салдары |
| Ыстық жағындағы температураның көтерілуі | Жылу қабылдағыш немесе желдеткіштің сыйымдылығы жеткіліксіз | Салқындату өнімділігі төмендеді |
| Салқындату сыйымдылығының төмендеуі | Температура дифференциалының жоғарылауы | Суық жағы мақсатты температураға жете алмайды |
| Қуатты тұтынуды арттыру | Модуль орнын толтыру үшін көбірек жұмыс істейді | Жоғары пайдалану құны, қабылдамау үшін көбірек жылу |
| Модуль деградациясы | Түйіршіктер мен дәнекерлеу қосылыстарындағы термиялық кернеу | Өмірдің қысқаруы, мерзімінен бұрын сәтсіздік |
| Термиялық интерфейс ақаулығы | Жоғары температура термиялық майды бұзады | Термиялық төзімділіктің жоғарылауы, өнімділіктің одан әрі жоғалуы |
X-Meritan-да біз жүйенің TEC жеткіліксіздігінен емес, жылуды қабылдамауы жеткіліксіз болғандықтан істен шыққан көптеген жағдайларды көрдік. Біз тұтынушылармен жұмыс жасай отырып, осы проблемаларды болдырмау үшін толық термиялық шешімдерді, соның ішінде жылу қабылдағыштарды, желдеткіштерді және жылу интерфейсінің материалдарын қамтамасыз етеміз. Біздің инженерлік команда сізге қажетті жылуды қабылдамауды есептеуге және дұрыс құрамдастарды таңдауға көмектеседі.
Жылуды қабылдамаудың дұрыс жүйесін анықтау жүйелі тәсілді қажет етеді. Бірінші қадам қабылданбайтын жалпы жылуды (Qh) анықтау болып табылады. Бұл салқындату сыйымдылығы (Qc) мен кіріс қуатының (Pin) қосындысы. Екінші қадам - максималды рұқсат етілген ыстық жағындағы температураны анықтау. Бұл, әдетте, қоршаған орта температурасы және радиатордағы температураның жоғарылауы. Үшінші қадам - қол жетімді ауа ағынында қажетті температураның көтерілуіне қол жеткізе алатын термиялық кедергісі бар жылу қабылдағышты таңдау. Төртінші қадам - жеткілікті ауа ағыны мен статикалық қысымды қамтамасыз ететін желдеткішті таңдау. Бесінші қадам - модуль мен жылу қабылдағыш арасындағы байланыс кедергісін азайтатын жылу интерфейсінің материалын таңдау. Төмендегі кесте спецификация процесін қорытындылайды.
| Қадам | Әрекет | Негізгі параметр |
| 1 | Бас тарту үшін жалпы жылуды анықтаңыз | Qh = Qc + Pin |
| 2 | Ыстық жағының рұқсат етілген температурасын анықтаңыз | Th = Tamb + ΔT |
| 3 | Жылу қабылдағыштың жылу кедергісін таңдаңыз | Rth = ΔT / Qh |
| 4 | Желдеткіш ауа ағыны мен статикалық қысымды таңдаңыз | CFM, Па |
| 5 | Термиялық интерфейс материалын таңдаңыз | Жылу өткізгіштік (Вт/м·К) |

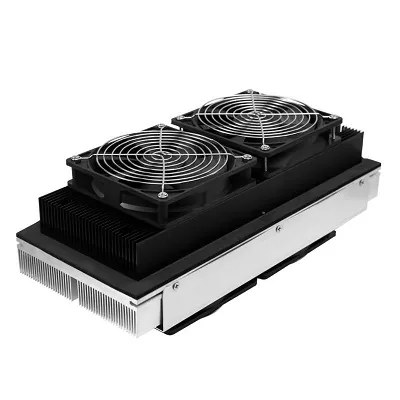

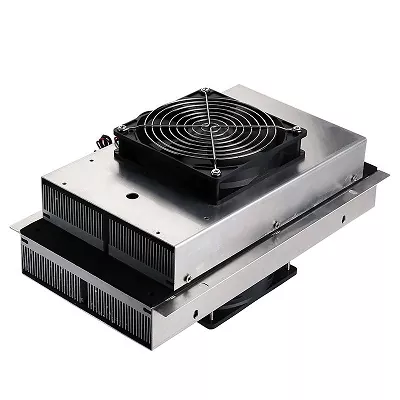

Біздің зауытта біз термоэлектрлік салқындатқыштар үшін толық термиялық шешімдерді ұсынамыз. Біз оңтайландырылған фин геометриясы бар жылу қабылдағыштарды, шуы төмен және ауа ағыны жоғары желдеткіштерді және жоғары өткізгіштігі бар жылу интерфейс материалдарын бере аламыз. Біздің инженерлік команда спецификация процесіне көмектесе алады және қолданбаңыз үшін егжей-тегжейлі жылу есептеулерін қамтамасыз ете алады.
Термоэлектрлік салқындатқыштар мен жылуды басқару компоненттерінің жеткізушісін бағалау өнім сапасына, жылу сараптамасына, сынақ мүмкіндігіне және техникалық қолдауға назар аударуды талап етеді. Жеткізушінің тұрақты өнімділігі бар модульдерді шығару мүмкіндігі болуы керек. Олардың жылу жүйесін жобалауда тәжірибесі болуы керек. Оларда модульдер мен жүйелерді жүктеме кезінде сынау үшін жабдық болуы керек. Және олар дұрыс құрамдастарды таңдауға көмектесу үшін техникалық қолдау көрсетуі керек. Төмендегі кестеде осы бағалау критерийлері жинақталған.
| Бағалау критерийі | Не іздеу керек | Неліктен маңызды |
| Модуль сапасы | Тұрақты өнімділік, сенімділік сынағы | Модуль техникалық сипаттамаларға сәйкес келетініне көз жеткізеді |
| Жылу сараптамасы | Жүйені жобалау мүмкіндігі, термиялық модельдеу | Толық жүйенің жұмысын қамтамасыз етеді |
| Тестілеу қабілеті | Жүктемеде өнімділікті сынау, өмірлік сынақ | Өнімділік пен сенімділікті тексереді |
| Техникалық көмек | Қолдану техникасы, жылулық есептеулер | Дұрыс құрамдастарды таңдауға көмектеседі |
| Жеткізу өнімділігі | Уақытында жеткізу жазбасы, түгендеу мүмкіндігі | Өндіріс желісінің жұмысын қамтамасыз етеді |
Fuzhou X-Meritan Technology Co., Ltd. компаниясында біздің фабрика он жылдан астам термоэлектрлік салқындатқыштар мен термиялық шешімдерді шығарады. Бізде жылу жүйесін жобалау және сынау бойынша үлкен тәжірибеміз бар. Бізде ISO 9001 сертификаты бар және біз барлық тексерулердің егжей-тегжейлі жазбаларын жүргіземіз. Біздің техникалық топ термиялық есептеулер мен құрамдас бөліктерді таңдауға көмектесуге дайын. Біз сізді осы критерийлер бойынша бағалауға және термоэлектрлік салқындату шешімдері бойынша серіктес ретінде қарастыруға шақырамыз.
Төмендегі кестеде термоэлектрлік салқындатқыштар үшін өнімнің негізгі параметрлері берілген. Бұл модульдер тұтынушылық өнімдерден медициналық құрылғыларға дейінгі қолданбаларды салқындату үшін жасалған. Біздің зауыт сонымен қатар сәйкес келетін жылытқыштарды, желдеткіштерді және жылу интерфейс материалдарын қамтамасыз ете алады.
| Параметр | Спецификация диапазоны | Ескертпелер |
| Салқындату сыйымдылығы (Qc) | 10 Вт - 200 Вт | Модуль өлшеміне және токқа байланысты |
| Максималды температура дифференциалы (ΔTmax) | 60°C - 75°C | Th = 27°C, жүктеме жоқ |
| Номиналды кернеу | 5 В - 24 В | Арнайы кернеулер қол жетімді |
| Номиналды ток | 2 A - 15 A | Модуль өлшеміне байланысты |
| COP | 0,3 - 0,7 | Жұмыс нүктесіне байланысты |
| Модуль өлшемі | 20 x 20 мм-ден 62 x 62 мм-ге дейін | Арнайы өлшемдер қол жетімді |
| Жылу қабылдағыш түрі | Алюминий экструдталған, тегістелген, жабыстырылған | Жылу кедергісі үшін таңдалған |
| Желдеткіш түрі | Осьтік, үрлегіш | Ауа ағыны мен шу үшін таңдалған |
| Термиялық интерфейс материалы | Термиялық май, фазаның өзгеруі, төсем | Өткізгіштік пен қалыңдық үшін таңдалған |
| MOQ | 100 дана | Үлкен тапсырыстар үшін келісуге болады |
| Тоқтау | 2 - 4 апта | Саны мен теңшеуге байланысты |
Біздің зауытта біз термоэлектрлік салқындатқыштарды осы сипаттамаларға және т.б. сәйкестендіру үшін шығарамыз. Біз салқындату қуатын, кернеуді, токты және өлшемді сіздің нақты талаптарыңызға сәйкес реттей аламыз. Біз сондай-ақ жылу раковиналарын, желдеткіштерді және жылу интерфейсінің материалдарын қоса, толық термиялық шешімдерді ұсынамыз. Біздің мақсатымыз – тұтынушыларымызға сенімді, жоғары өнімді салқындату шешімдерімен қамтамасыз ету.
1-сұрақ: ТЭЦ ыстық жағында қанша жылу қабылданбауы керек?
Жауап: Ыстық жағында қабылданбаған жылу (Qh) салқындату сыйымдылығы (Qc) мен кіріс қуатының (Pin) қосындысы болып табылады. COP 0,5 жұмыс істейтін модуль үшін қабылданбаған жылу салқындату сыйымдылығынан үш есе көп. Бұл әрбір ватт салқындату үшін үш ватт жылуды алып тастау керек дегенді білдіреді. Ыстық жағы бұл қызуды қабылдамаса, модуль өнімділігі төмендейді. Біздің инженерлік команда сіздің қолданбаңыз үшін нақты Qh есептей алады.
2-сұрақ: Тым кішкентай жылу қабылдағышты пайдалансам не болады?
Жауап: Егер жылу қабылдағыш тым кішкентай болса, оның термиялық кедергісі тым жоғары болады, ал ыстық жағындағы температура көтеріледі. Бұл салқындату сыйымдылығын азайтады және қуат тұтынуды арттырады. Төтенше жағдайларда модуль қызып кетуі және істен шығуы мүмкін. Әрқашан қабылданбайтын жалпы қызуға және рұқсат етілген температураның көтерілуіне қарай жылу қабылдағыштың өлшемін белгілеңіз. Біздің зауыт қолданбаңыз үшін дұрыс жылытқышты таңдауға көмектесе алады.
3-сұрақ: Жылуды қабылдамауды жақсарту үшін желдеткішті пайдалана аламын ба?
Жауап: Иә, желдеткіш жылу қабылдағыштың үстіндегі ауа ағынын арттыру арқылы жылуды қабылдамауды айтарлықтай жақсарта алады. Мәжбүрлі конвекция жылу қабылдағыштың жылу кедергісін азайтады, бұл ыстық бүйірдегі температураны төмендетеді. Желдеткіш жылу раковинасының дизайны үшін жеткілікті ауа ағыны мен статикалық қысымды қамтамасыз ету үшін таңдалуы керек. Біз термоэлектрлік салқындатқыштар үшін сәйкес келетін желдеткіш пен радиатор комбинациясын ұсынамыз.
4-сұрақ: ТЭК үшін ең жақсы жылу интерфейс материалы қандай?
Жауап: Ең жақсы жылу интерфейсінің материалы қолданбаға байланысты. Термиялық май ең төменгі термиялық төзімділікті ұсынады, бірақ лас болуы мүмкін және уақыт өте кеуіп кетуі мүмкін. Фазаны өзгерту материалдары жақсы өнімділікті ұсынады және қолдану оңайырақ. Термиялық төсемдер ыңғайлы, бірақ жоғары термиялық төзімділікке ие. Жоғары өнімді қолданбалар үшін термиялық майды немесе фазаны ауыстыратын материалды ұсынамыз. Біздің техникалық команда сіздің өтініміңіз үшін ең жақсы материал туралы кеңес бере алады.
5-сұрақ: Менің жылуды қабылдамау жүйесінің сәйкестігін қалай білуге болады?
Жауап: Жылуды қабылдамау жүйеңіздің сәйкестігін анықтау үшін толық жүктеме кезінде ыстық жақ температурасын өлшеңіз және оны жобалық мақсатпен салыстырыңыз. Ыстық жағындағы температура күтілгеннен жоғары болса, жылуды қабылдамау жеткіліксіз. Сондай-ақ, салқындату сыйымдылығын өлшеп, оны өнімділік қисығымен салыстыруға болады. Егер сыйымдылық күтілгеннен төмен болса, ыстық жағындағы температура тым жоғары болуы мүмкін. Біздің инженерлік топ жылуды қабылдамау мәселелерін диагностикалауға және шешуге көмектеседі.
Термоэлектрлік салқындатқыштардың өнімділігі мен сенімділігі үшін ыстық жағында тиімді жылуды қабылдамау өте маңызды. Ыстық жағы салқындату қуатын және әдетте салқындату сыйымдылығынан үш есе болатын кіріс қуатын қабылдамау керек. Егер жылуды қабылдамау жеткіліксіз болса, ыстық жағындағы температура көтеріледі, салқындату қабілеті төмендейді, қуат тұтынуы артады және модульдің қызмет ету мерзімі қысқарады. Сатып алушылар мен инженерлер үшін бұл термиялық тепе-теңдікті түсіну табысты термоэлектрлік салқындату жүйесін жобалаудың кілті болып табылады. Fuzhou X-Meritan Technology Co., Ltd. компаниясында біздің зауытта жылуды тиімді қабылдамауға көмектесетін тәжірибе мен өнімдер бар. Біз термоэлектрлік салқындатқыштарды, жылытқыштарды, желдеткіштерді және жылу интерфейс материалдарын, сонымен қатар жүйеңіздің жобаланғандай жұмыс істеуін қамтамасыз ету үшін инженерлік қолдауды ұсынамыз.
Сіз сусын салқындатқышын, медициналық құрылғыны, лазерлік модульді немесе электроника қорабын жобалайсыз ба, біз сізді өз талаптарыңызды талқылау үшін бізге хабарласуға шақырамыз. Біз үлгілерді, термиялық есептеулерді және теңшелген шешімдерді ұсына аламыз. Сапа мен тұтынушылардың қанағаттануына деген ұмтылысымыз бізді бүкіл әлемдегі бизнес үшін сенімді серіктеске айналдырды.
Fuzhou X-Meritan Technology Co., Ltd компаниясына бүгін хабарласыңызТермоэлектрлік салқындатқыш талаптарын талқылау және біздің термиялық шешімдеріміз салқындату өнімділігін қалай жақсарта алатынын білу.
