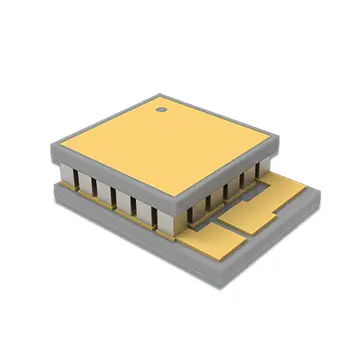

X-meritan компаниясының детекторларға арналған микро термоэлектрлік салқындатқыштары жоғары дәлдіктегі анықтау жабдығына арналған жылуды басқарудың негізгі компоненттері болып табылады. Меншікті экструдталған термоэлектрлік материалдарды қолдану және дәстүрлі салқындату жүйелерінде кездесетін механикалық құрылымдарды жою арқылы жасалған олар әртүрлі дәлдікті анықтау жүйелері үшін тұрақты, терең салқындату ортасын қамтамасыз етеді.
Шектеулі кеңістіктерде және жоғары температуралы орталарда жұмыс істей алатын бұл салқындатқыштар термиялық шу кедергісі, бейнелеудің жеткіліксіз дәлдігі және төмен сезімталдық сияқты салалық мәселелерді тиімді шешеді. Олар оптоэлектронды анықтау, инфрақызыл зондтау, LiDAR және ғылыми дәлдік аспаптарын қоса алғанда, жоғары деңгейлі дәлдіктегі анықтау жабдықтары үшін температураны басқарудың маңызды құрамдастары ретінде қызмет ететін салаларда кеңінен қолданылады.
Детекторларға арналған бұл микро термоэлектрлік салқындатқыштар салқындату ортасын қажет етпей температураны бақылауға қол жеткізу үшін қатты күйдегі жартылай өткізгіш жылу алмасу принциптерін пайдалана отырып, классикалық Peltier термоэлектрлік эффектісі негізінде әзірленген.
Құрылғының өзегі екі түрлі жартылай өткізгіш материалдардан жасалған термопарлар иықтарынан тұрады; өткел арқылы ток өткенде қайтымды жылу алмасу жүреді, соның нәтижесінде бір жағынан салқындату (жылу сіңіру), екіншісінде қызу (жылуды бөлу).
Токтың бағыты мен шамасын дәл реттей отырып, құрылғы салқындату және жылыту режимдері арасында икемді ауыса алады, дәл және тұрақты температураны бақылауды қамтамасыз етеді. Процесс ешқандай салқындатқышты, механикалық жылжымалы бөліктерді немесе дірілден туындаған тозуды қамтымайды, бұл оны дәл анықтау жабдығы үшін кедергісі төмен температураны басқарудың тамаша шешімі болып табылады.
Оптоэлектрондық құрылғылар, LiDAR және микро детекторлар сияқты кеңістік шектеулі қолданбалар үшін арнайы оңтайландырылған бұл салқындатқыштар ең аз қалыңдығы 0,2 мм болатын жеке чип модулінің технологиясын пайдаланады.
Термоэлектрлік компоненттердің құрылымдық орналасуын оңтайландыру арқылы құрылғылар өте аз аумақта жоғары тиімді жылу айдау мүмкіндіктерін береді. Бұл жоғары интеграцияланған жабдық конструкцияларын қолдайды және микро дәлдіктегі құрылғыларды орнату талаптарына тамаша жауап береді.
Меркурий кадмий теллюриді (MCT) сияқты ядроны сезетін материалдар үшін терең салқындатуға қол жеткізуге қабілетті бұл салқындатқыштар жұмыс кезінде термиялық шу кедергілерін тиімді түрде басады және сигнал жоғалуын азайтады. Тұрақты криогендік ортаны пайдалана отырып, жүйе жауап беру жылдамдығын жеделдете отырып, детектордың кескінінің ажыратымдылығын және сигнал-шуыл қатынасын айтарлықтай жақсартады, осылайша анықтау жабдығының негізгі өнімділігін жан-жақты оңтайландырады.
Температураға сезімтал жабдықтың, ықшам термостатикалық құралдардың және дәл анықтау модульдерінің ұзақ мерзімді перспективада оңтайлы жұмыс температурасы диапазонында сақталуын қамтамасыз ете отырып, өте жоғары дәлдіктегі тұрақты температураны бақылауға (±0,1°C) қол жеткізеді.
Хладагенттерді қажет етпейтін және механикалық тозуды және діріл кедергілерін болдырмайтын, жоғары дәлдік пен тұрақтылық үшін қатаң талаптарды қанағаттандыратын қатты күйдегі жылу алмасу дизайнын пайдаланады.
Әрбір партияда тұрақты өнімділік пен ұзақ қызмет мерзімін қамтамасыз ету үшін шикізатты синтездеуден бастап соңғы өнімді өңдеуге дейінгі әрбір қадамды бақылайтын ішкі өндірісті түпкілікті басқару мүмкіндігі.
|
Параметр |
Мән / Ауқым |
|
Максималды салқындату сыйымдылығы (Qcmax) |
≥ 5,0 Вт (@Th=27°C, ΔT=0) |
|
Максималды температура айырмашылығы (ΔTmax) |
≥ 70°C (@Th=27°C, I=Imax) |
|
Максималды жұмыс тогы (Imax) |
1,8 A ± 5% |
|
Максималды жұмыс кернеуі (Umax) |
4,2 В |
|
Минималды қалыңдығы |
0,2 мм (теңшеуге болады) |
|
Температураны бақылау дәлдігі |
± 0,1°C |
|
Ұсынылатын дәнекерлеу температурасы |
≤ 180°C (қорғасынсыз үйлесімді) |
|
Сақтау температурасының диапазоны |
-40°C ~ +80°C |
Әр түрлі инфрақызыл және жоғары ажыратымдылықты бейнелеу детекторлары үшін терең салқындату қолдауын қамтамасыз етеді, ажыратымдылықты және сигнал-шуыл арақатынастарын тиімді арттырады; өнеркәсіптік бейнелеу, қауіпсіздікті қадағалау және дәлдікпен сезіну сияқты өнімділігі жоғары қолданбаларға жарамды.
Криогендік өлшеу құрылғыларына, ықшам дәлдіктегі термостатикалық аспаптарға және зертханалық сынақ аппараттарына жарамды; деректердің дәлдігі мен тұрақтылығын қамтамасыз ете отырып, температура ауытқуларынан туындаған өлшеу қателіктерін жою үшін тұрақты жұмыс температурасын сақтайды.
Детекторларға арналған микро термоэлектрлік салқындатқыштар оптоэлектронды анықтау, LiDAR және миниатюралық енгізілген анықтау жүйелері үшін арнайы әзірленген. Олардың ультра ықшам өлшемдері жылуды таратуға және миниатюрленген дәлдіктегі жабдықта температураны бақылауға қатысты салалық мәселелерді шеше отырып, тиімді жылу алмасуға мүмкіндік береді, бұл оларды тығыздығы жоғары интеграцияланған жүйелер үшін өте қолайлы етеді.
Анықтау жабдығынан басқа, бұл шешімдер әртүрлі қолданбаларда температураны бақылау қажеттіліктерін қанағаттандырады, соның ішінде тұтынушылық электрониканың дәлдік құрамдас бөліктері, ғылыми зерттеу құралдары және биомедициналық сынақ жабдықтары — ерекше әмбебаптылық пен бейімделушілікті көрсетеді.
Толық термоэлектрлік салқындатқышты жеткізу тізбегіне ие бірнеше отандық өндірушілердің бірі ретінде X-meritan бүкіл өндіріс процесін, соның ішінде термоэлектрлік материал синтезін, чиптерді өңдеуді, құрылғыны орауды және арнайы шешімдерді әзірлеуді - көзден дәлдік пен сапаны бақылауды қамтамасыз етеді.
X-meritan стандартты емес өлшемдерге, қуат параметрлеріне және тұтынушы жабдықтарының сызбаларына немесе үлгілеріне негізделген арнайы жабындарға арналған теңшеуді ұсынады, әртүрлі детектор үлгілерінің нақты интеграциялық қажеттіліктерін қанағаттандырады.
Біз сондай-ақ тұтынушыларға өнімді әзірлеу циклдерін қысқартуға көмектесе отырып, жылу кедергісін сәйкестендіру және жүйе деңгейіндегі құрамдастарды таңдау бойынша кәсіби қызметтерді ұсынамыз.
Құрылымдық конструкциялар жоғары температуралы өндірістік орталар мен күрделі сыртқы жағдайлар үшін оңтайландырылған. Біздің өнімдер азаматтық, өнеркәсіптік және ғылыми зерттеулердің қажеттіліктерін қанағаттандыра отырып, қатал ортада ұзақ мерзімді, тұрақты жұмысты қамтамасыз ететін жоғары механикалық беріктік пен күшті кедергілерге төзімділікпен ерекшеленеді.
X-meritan өнімдері халықаралық сапа стандарттарына сәйкес келеді және Еуропа, Солтүстік Америка және Оңтүстік-Шығыс Азияны қоса алғанда нарықтарға экспортталады; біздің клиенттік базамыз Fortune 500 компанияларын және ұлттық негізгі зертханаларды қамтиды. Бізге үздіксіз техникалық байланысты және сатылымнан кейінгі жан-жақты қолдауды қамтамасыз ететін ағылшын тілінде сөйлейтін кәсіби техникалық топ қолдау көрсетеді.
X-meritan компаниясының өндіріс орны ISO 9001:2015 және IATF 16949 (автомобильдік деңгейдегі детекторлар үшін қолданылады) бойынша сертификатталған. Барлық micro-TEC өнімдері RoHS және REACH қоршаған ортаны қорғау ережелеріне сәйкес келеді. Жылу өнімділігі мен сенімділігін сұрау бойынша MIL-STD-883 сынақ стандарттарына сәйкес тексеруге болады.
Салқындатқыштардың бұл сериясы тісті доңғалақтар немесе мойынтіректер сияқты қозғалатын механикалық бөлшектерді қамтымайды және тозу мен тозуы жоқ, бұл өте ұзақ қызмет ету мерзіміне әкеледі және күрделі күнделікті техникалық қызмет көрсетуді қажет етпейді. Құрылғының күйіп қалуы немесе өнімділігінің төмендеуі сияқты мәселелерді тиімді болдырмау, осылайша ұзақ мерзімді, тұрақты жұмысты қамтамасыз ету үшін пайдаланушылар құрылғының параметр стандарттарын қатаң сақтауы және максималды жұмыс токынан (Imax) асып кетпеуі керек.
Таңдау, ең алдымен, үш негізгі параметрге негізделген: біріншіден, максималды салқындату сыйымдылығы (Qcmax) — құрылғының салқындату шегін анықтайтын ыстық және суық жақтардың температура айырмашылығы 0°C болғанда салқындату мүмкіндігінің шегі; екіншіден, максималды рұқсат етілген жұмыс тогы (Imax) — шамадан тыс жүктемені болдырмау үшін электрмен жабдықтау жүйесінің параметрлеріне сәйкес келуі керек; және үшіншіден, физикалық өлшемдер — жабдықты орнату кеңістігінің шектеулеріне қатаң сәйкес келуі керек. Нақты таңдау үшін сіз жабдықтың жұмыс жағдайлары мен орнату параметрлерін бере аласыз, біз тегін, кәсіби таңдау шешімін ұсынамыз.
Біз тұтынушы сызбалары немесе үлгілері негізінде нақты өлшемдері, қуат көрсеткіштері және жабындары бар micro-TEC құрылғыларын өндіруге мүмкіндік беретін жан-жақты, стандартты емес теңшеуді қолдаймыз. Біз жаппай өндіріске дейін үлгілерді сынау қызметтерін ұсынамыз; көлемді өндіру тұтынушы үлгінің өнімділік сипаттамаларына сәйкес келетінін растағаннан кейін ғана басталады, бұл бүкіл процесс барысында өнімнің үйлесімділігі мен сапасын қамтамасыз етеді.
Өзіміздің кең ауқымды өндірістік қуаттарымызды пайдалана отырып, біз тұрақты және бақыланатын жеткізу кестелерін қамтамасыз етеміз. Барлық өнімдер ISO сапа жүйесінің стандарттарын қатаң сақтай отырып, зауыттан шықпас бұрын дәлдікке, тұрақтылыққа және қоршаған ортаға төзімділікке бірнеше рет сынақтан өтеді. Пайдаланушыдан туындамаған сапа мәселелері туындаған жағдайда, біз толық қызмет мерзімі бойынша техникалық қолдау көрсетумен қатар кепілдік өтемақысын және техникалық жөндеуді қамтамасыз етеміз.
Стандартты емес өлшемдер немесе жабындар үшін біз 2 жұмыс күні ішінде тегін инженерлік бағалауды қамтамасыз етеміз. Үлгіні өндіру әдетте 10–15 жұмыс күнін алады; жаппай өндіру (MOQ = 100 дана) үлгі мақұлданғаннан кейін 20-25 жұмыс күнін алады. NRE (қайталанбайтын инженерлік) төлемдері 500 данадан жоғары тапсырыстар үшін алынып тасталады.
