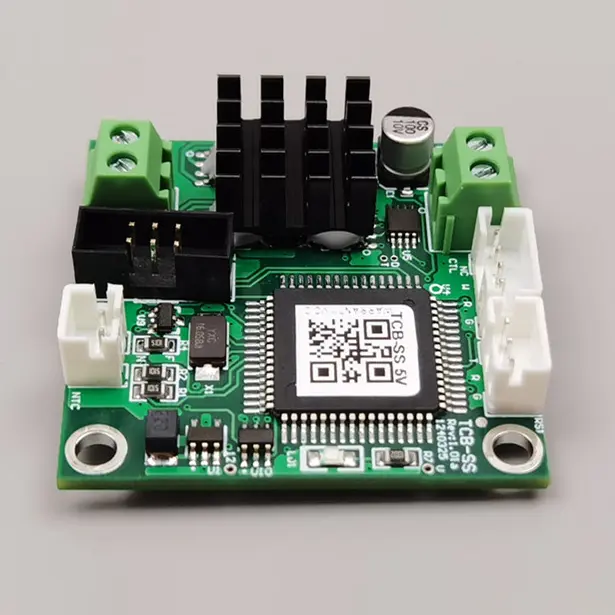

X-Meritan фотоника мен микроэлектроника қаптамасының салқындатуының қатаң қажеттіліктерін қанағаттандыру үшін Micro TEC үшін ықшам TCB-SA температура реттегішін жеткізеді. Жоғары деңгейлі арнайы TEC басқару IC айналасында құрастырылған бұл тақта үзіліссіз импульстерден гөрі тұрақты токпен басқарылатын ток береді, бұл толығымен толқынсыз жылу ортасын жасайды. 10кОм NTC термисторларымен табиғи интерфейске арналған TCB-SA −20℃-ден +100℃-ге дейінгі кең бақылау ауқымында 0,01℃ дәлдікпен мақсатты температураны сақтайды.
Дәстүрлі PWM (импульстік ені модуляциясы) контроллері термиялық циклдің шаршауын, электр шуын және өте кішкентай TEC элементтерінде микро сынықтарды тудыратын агрессивті кернеуді ауыстырып қосуды ұсынады. Микро ТЭКтерге арналған TCB-SA температура реттегіші төменгі дәрежедегі тұрақтылықты құлыптау кезінде нәзік микро салқындатқыштарды қорғау үшін түбегейлі басқа инженерлік тәсілді қолданады:
Тұрақты токты үздіксіз жеткізу: micro-TEC-ті таза, үздіксіз қуатпен қамтамасыз етеді. Бұл жылу градиенттерін тегістейді, сезімтал оптикалық детекторлардағы жоғары жиілікті шуды болдырмайды және TEC жұмыс істеу мерзімін күрт ұзартады.
Микро-термиялық массаны оңтайландыру: борттық PID алгоритмдері шағын жылу жүктемелерінде жылдам термиялық жауап беру үшін нақты реттелген, бұл жылдам орнату нүктесі рампалары кезінде қатты температураның асып кетуіне жол бермейді.
Дәлелденген лазерлік дәрежедегі сенімділік: миллиондаған жұмыс сағаттары арқылы дәйекті калибрлеуді сақтай отырып, тығыздығы жоғары оптикалық қабылдағыштар мен өнеркәсіптік лазерлік диодтарда далалық сынақтан өтті.
Төмен профильді із: ықшам пішін факторы сигнал өткізгішінің ұзындығын және сенсорлық контурдың кідірістерін азайта отырып, оптикалық қосалқы жинақтарға іргелес тікелей орнатуға мүмкіндік береді.
|
Параметр |
Спецификация / Мән |
|
Бақылау дәлдігі |
0,01℃ |
|
Температура дәлдігін орнатыңыз |
0,01℃ |
|
Өлшем диапазоны |
−30℃ және +147℃ |
|
Басқару температура диапазоны |
−20℃ және +100℃ |
|
Зауыттық әдепкі температура орнату |
25℃ (сұраныс бойынша теңшеуге болады) |
|
Максималды TEC шығысы |
4,5 В тұрақты ток (әдепкі) / 3,0А максимум ток |
|
Тақтаны жабдықтау кірісі |
5 В тұрақты ток |
|
Шығару тиімділігі |
>90 |
|
Қолдау көрсетілетін сенсор |
10K NTC термисторы (әдепкі B=3950) |
|
Физикалық өлшемдер |
60мм(Ұ)×42мм(В)×23мм(Ж) |
|
Тақта қалыңдығы / тазарту |
1,5 мм тақта / Макс 3 мм істікшелі саңылау төменде |
• Лазерлік диодты тұрақтандыру Талшықты лазерлерде, сорғы лазерлерінде және газды сезгіш лазерлік диодтарда толқын ұзындығының ауытқуын және оптикалық қуат ауытқуын болдырмайды.
• Дәлдігі жоғары оптикалық сенсорлар Сигналы төмен оптикалық орталарда қараңғы ток пен термиялық шуды азайту үшін фотодиодтық массивтерді, спектрометрлерді және APD-ді тұрақтандырады.
• Жартылай өткізгіш және кванттық зерттеулер Төмен дәрежелі дәлдікті талап ететін кеңістікте шектеулі зертханалық сынақ құрылғыларының ішінде микро масштабты нүктелі салқындатуды қамтамасыз етеді.
Арнайы үйдегі өндіріс: SMT құрамдастарын орналастырудан бастап соңғы термиялық сынауға дейін тікелей бақылау бірліктен бірлікке үйлесімділікке кепілдік береді.
Қолданбаларды инженерлік қолдау: Біздің команда термиялық циклды модельдеуге, сенсорды орналастыруды оңтайландыруға және реттелетін орнату нүктесін бағдарламалауға тікелей көмектеседі.
Жоғары тиімді архитектура: 90% -дан астам қуатты түрлендіру тиімділігін қамтамасыз етеді, жабық тұтынушы қоршауларында ішкі тақтаның жылуын азайтады.
Микромасштабты АСК-да өте жұқа элементтердің көлденең қималары бар. PWM қуаты ыстық және суық арасындағы жартылай өткізгіш жұптарын жылдам айналдырады, бұл CTE (жылулық кеңею коэффициенті) сәйкес келмеу кернеуін тудырады, бұл уақыт өте келе түйіспелерді нашарлатады. TCB-SA үздіксіз тұрақты ток жетегі механикалық циклдегі шаршауды толығымен жояды.
Иә. Зауыттық әдепкі мақсат 25℃ болса да, X-Meritan оптикалық буманың талаптарына сәйкес өндіріс кезінде микробағдарламаға теңшелген әдепкі температура орнату нүктелерін жыпылықтай алады.
Плата −20∘C пен +100∘C басқару диапазонында жылдам термиялық жауап пен жоғары сезімталдықты ұсынатын стандартты 10кОм NTC термисторлары (B-мәні=3950) үшін зауытта калибрленген.
Иә. Мамандандырылған IC драйвері қоршаған орта температурасының ауытқуына қарамастан ±0,01∘C шегінде белгіленген мән тұрақтылығын ұстап, белсенді салқындату мен жылытуды қамтамасыз ету үшін ағымдағы бағытты басқарады.
