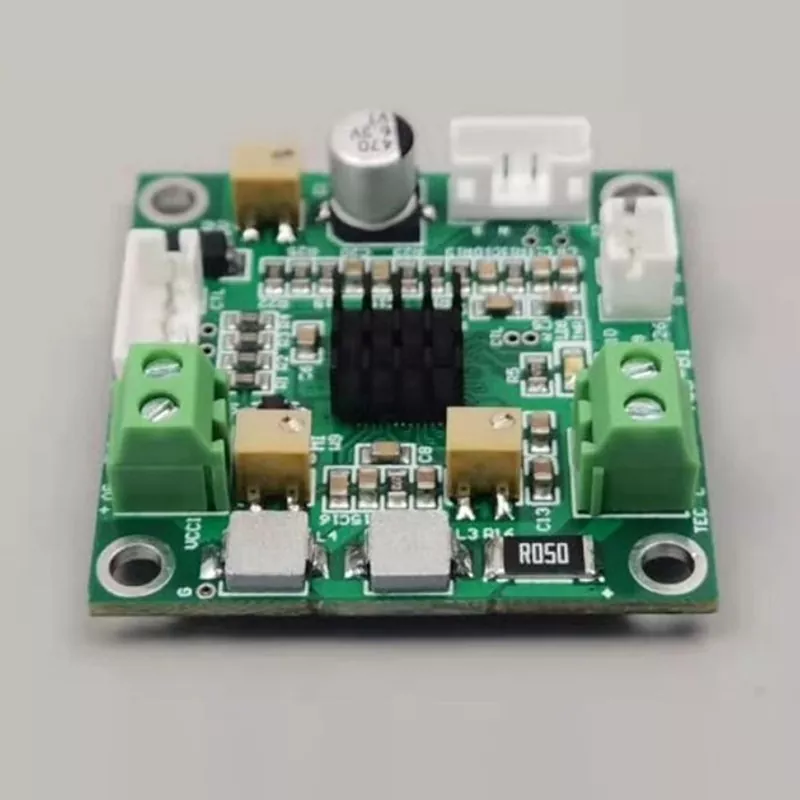

Қысқа циклді PID бар ATC-M1 температура реттегіші

X-Meritan жартылай өткізгішті жылуды басқаруға арналған термоэлектрлік материалдарды, салқындатқыштарды, NTC компоненттерін және температура реттегіштерін әзірлейді. Қысқа циклді PID бар ATC-M1 температура реттегіші қысқа циклді PID басқаруымен, 10K NTC температура кері байланысымен және жылу инерциясы төмен микро нысандар үшін TEC шығысын басқаруымен ықшам 34 мм x 20 мм тақтаны біріктіреді. Ол 3,0В–5,0В тұрақты токта жұмыс істейді, әдепкі температура диапазонын +10-дан +40 градусқа дейін қолдайды және зауытта орнатылған әдепкі температурасы 25 градус C. Температураны W9 потенциометрі немесе аналогтық кіріс арқылы реттеуге болады, температураны реттеудің белгіленген тұрақтылығы 0,001 градус С.

Негізгі мүмкіндіктер

Қысқа циклді PID басқару

Қысқа циклді PID бар ATC-M1 температура реттегіші жылу инерциясы төмен микро нысандарға арналған қысқа циклді PID кері байланыс әдісін пайдаланады. Жиі түзету әрекеті контроллерге әдеттегі жүйелермен байланысты үлкенірек термиялық реакцияға сүйенбестен басқарылатын объектінің жылу жағдайындағы өзгерістерге жауап беруге көмектеседі.

Шағын тақтаның құрылымы

Өлшемдері небәрі 34 мм x 20 мм және жалпы биіктігі 15,5 мм болатын ATC-M1 ықшам термиялық басқару жинақтарына сай келеді. Оның шағын пішін факторы, әсіресе, ішкі кеңістігі шектеулі миниатюралық оптикалық, сезімтал және электронды құрылымдарға қатысты.

TEC шығысын басқару

Контроллер термоэлектрлік салқындату компоненттерімен жұмыс істеуге арналған. Оның максималды TEC тогы 2,5А, ал максималды TEC кернеуі 5В қоректендіргенде 4,3В немесе 3,3В қуат көзінде 2,5В. Бұл анықталған шектеулер контроллерді байланысты TEC жүйесімен сәйкестендіру үшін нақты негіз береді.

Температура туралы кері байланыс

10K NTC сенсоры температураны өлшеу және кері байланыс үшін пайдаланылады. Температураны басқарудың көрсетілген тұрақтылығы 0,001 градус С болып табылады, бұл шағын температура ауытқулары температураға сезімтал компоненттердің жұмыс жағдайына әсер етуі мүмкін қолданбалар үшін қажетті дәлдікті қамтамасыз етеді.

Техникалық деректер

Дизайнды салыстыру

Қолдану аймақтары

1. Фотоника: X-Meritan фотоника қолданбаларын, соның ішінде детекторды салқындатуды анықтайды. Ықшам контроллердің құрылымы мен температуралық кері байланыс функциясы шағын термоэлектрлік салқындату жинақтары үшін қолайлы басқару элементін қамтамасыз етеді.

2. Телекоммуникациялар: Компанияның қолдану ауқымы телекоммуникация компоненттерін термиялық тұрақтандыру мен салқындатуды қамтиды. Температураны дәл реттеуді ықшам жылуды басқару архитектурасына қосуға болады.

3. Медициналық жабдық: X-Meritan медицинадағы ПТР күшейткіштері мен температураға қатысты қолданбаларды тізімдейді. Температураны бақылау жұмыс жағдайлары бақыланатын жылу орталарына тәуелді жүйелердің маңызды бөлігі болып табылады.

4. Aerospace Sensing: Компанияның аэроғарыштық қолданбаларына мұзды анықтау сенсорлары, жылу ағынының сенсорлары және IR сенсорлары кіреді. Ықшам термобақылау құрамдастары температураны сезгіш сезгіш жүйелердің бір бөлігін құра алады.

5. Автокөлік электроникасы: X-Meritan сонымен қатар LiDAR, AR және детекторларға арналған термиялық тұрақтандыруды анықтайды, бұл ықшам термоэлектрлік басқарудың автокөлік және электронды зондтау қолданбаларына қатыстылығын кеңейтеді. Қысқа циклді PID бар ATC-M1 температура реттегішін басқарылатын нысанның жылулық массасы аз болатын ықшам жылуды басқару архитектуралары үшін қарастыруға болады.

Жүйелік интеграция

1. TEC электрлік шектеулері: Қысқа цикл PID бар ATC-M1 температура реттегіші белгіленген максималды кернеу мен ток мәндерінде жұмыс істейді.

2. Температура туралы кері байланыс: 10K NTC кірісі басқару жүйесі үшін температура кері байланыс жолын қамтамасыз етеді.

3. Температура диапазоны: Әдепкі температураны реттеу диапазоны +10-дан +40 градусқа дейін, зауытта орнатылған әдепкі температура 25 градус C.

4. Шығыс параметрлері: Зауыттық әдепкі максималды шығыс кернеуі 2,0 В, ал зауыттық әдепкі максималды шығыс тогы 1,0 А.

5. Реттеу әдісі: Температураны W9 потенциометрі арқылы реттеуге болады және аналогтық температура енгізуіне де қолдау көрсетіледі.

6. Өнім конфигурациясы: Басқа конфигурацияны қажет ететін қолданбалар үшін X-Meritan өнімдерді сызбаларға немесе үлгілерге сәйкес өндіруге болатынын айтады. Қызмет көрсету процесі бастапқы байланыс, үлгіні растау және растаудан кейін өндіруді қамтиды.

X-Meritan мүмкіндігі

ATC-M1 термоэлектрлік материалдарды, термоэлектрлік салқындатқыштарды, TEC жинақтарын, NTC компоненттерін және температура реттегіштерін қамтитын X-Meritan термоэлектрлік технологиялар портфолиосының бөлігі болып табылады. Бұл өнім құрылымы температураны басқару тақтасын ықшам жылуды басқару жүйелерінде қолданылатын термоэлектрлік компоненттермен және сезгіш элементтермен байланыстырады.

Толық термоэлектрлік технология тізбегі

X-Meritan мүмкіндіктері термоэлектрлік материалдарды әзірлеуді, негізгі құрамдас бөліктерді теңшеуді және жылуды тарату ерітіндісін жобалауды қамтиды. ATC-M1 үшін бұл техникалық ауқым TEC шығысын басқаруға, NTC температурасының кері байланысына және ықшам электронды және оптикалық жинақтардың жылуды басқару талаптарына тікелей байланысты.

Қолданудың 5 негізгі өрістері

X-Meritan бес негізгі саладағы қолданбалар туралы хабарлайды: талшықты-оптикалық байланыс, өнеркәсіптік медициналық жабдықтар, ақылды автомобиль электроникасы, тұрмыстық электроника және ғылыми-зерттеу институттары. Бұл қолданбалы аймақтар, әсіресе ықшам термоэлектрлік салқындату және бақыланатын жұмыс температурасы қажет болған жағдайда, ATC-M1 үшін тиісті техникалық негізді қамтамасыз етеді.

Fortune 500 компаниясының ынтымақтастығы

X-Meritan Fortune 500 компанияларымен және бірнеше ұлттық негізгі зертханалармен ынтымақтасады деп мәлімдейді. Бұл тәжірибе мамандандырылған электронды және жылуды басқару жүйелерінде қолданылатын термоэлектрлік компоненттер мен температураны бақылау технологияларын әзірлеуге және қолдануға қатысты.

Көптеген өндірістік процестер

X-Meritan тізбелеген өндірістік жабдыққа қалайы құю пештері, дірілдеткіш қалып машиналары, дәнекерлеу машиналары, пештер, тарату машиналары, автоматты тығыздау машиналары, қайта ағынды дәнекерлеу жабдықтары және толық автоматты басып шығару машиналары кіреді. Бұл өндірістік процестер термоэлектрлік байланысты құрамдас бөліктерді және электронды температураны бақылау өнімдерін өндіруді қолдайды.

55% Еуропалық нарықты бөлу

X-Meritan Еуропаның халықаралық нарықтағы таралуының 55%, ал Солтүстік Америка 15%, Оңтүстік-Шығыс Азия 15% және басқа нарықтар 15% құрайды деп хабарлайды. Қолданбаның халықаралық фоны компанияның әртүрлі техникалық орталар үшін термоэлектрлік және температураны басқару өнімдерін жеткізудегі тәжірибесін қолдайды.

6. Біріктірілген термиялық ерітіндіні қолдау

Температураны реттейтін жеке құрамдастардан басқа, X-Meritan жылуды тарататын шешім дизайнын және өнімді таңдауды қолдауды қамтамасыз етеді. Бұл қысқа цикл PID бар ATC-M1 температура реттегішін оқшауланған басқару тақтасы ретінде емес, сәйкес термоэлектрлік салқындатқышпен, NTC компонентімен және жылуды басқару талаптарымен бірге қарастыруға мүмкіндік береді.

Жиі қойылатын сұрақтар

С: ATC-M1 температура сенсорының қандай түрін пайдаланады?

A: Ол температураны өлшеу және кері байланыс үшін 10K NTC температура сенсорын пайдаланады.

Q: Температураны реттеудің тұрақтылығы дегеніміз не?

A: Белгіленген температураны басқару тұрақтылығы 0,001 градус С.

С: Максималды TEC тогы қандай?

A: Максималды TEC тогы 2,5А.

С: Контроллердің өлшемі қандай?

A: Қысқа циклді PID бар ATC-M1 температура реттегішінде тақтаның өлшемдері 34 мм x 20 мм, жалпы биіктігі 15,5 мм.

С: Әдепкі температура параметрі қандай?

A: Зауыттық әдепкі орнатылған температура 25 градус C, әдепкі басқару диапазоны +10 мен +40 градус C.

С: X-Meritan өнімдерді сызбаларға немесе үлгілерге сәйкес жасай ала ма?

A: Иә. X-Meritan сызбалар немесе үлгілер бойынша өнімді шығара алатынын, өндіріс алдында үлгіні растайтынын айтады.
