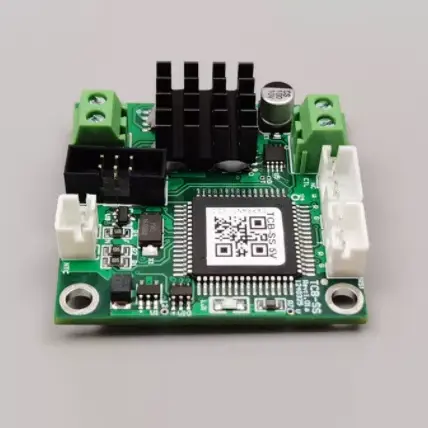

Өте ықшам өлшемі бар TCB-SS температура реттегіші және Micro TEC үшін жасалған

X-Meritan TCB-SS температура реттегішін өте ықшам өлшеммен        борта кеңістігі, температураның тұрақтылығы және бақыланатын TEC шығысы бірге қарастырылуы қажет микро     қолданбаларына                                                                                                                                               кеңістік | TCB-SS шағын басқару тақтасында температураны анықтау мен TEC жүргізуді біріктіреді, бұл Micro TEC-ті кері байланыс негізіндегі температураны басқару циклі арқылы реттеуге мүмкіндік береді.

Контроллер жалпы мақсаттағы температураны басқару архитектурасына қарағанда ықшам тақта пішімі айналасында жасалған. Ол температураны анықтаудың әдепкі кірісі ретінде 10K NTC сенсорын пайдаланады және 3А максималды TEC тогы бар әдепкі TEC 4,5 В кернеуін қолдайды, бұл тақтаны миниатюралық жылуды басқару жүйелеріне жарамды етеді.

Параметрлер

Басқару құрылымы

Температура туралы кері байланыс

10K NTC температураның өзгеруін анықтайды және сигналды контроллерге жібереді.

PID басқару

Контроллер өлшенген температураны мақсатты мәнмен салыстырады және PID басқару арқылы Micro TEC шығысын реттейді.

Үздіксіз жетек

Үздіксіз шығыс тек қарапайым қосу/өшіруге сенудің орнына жұмыс кезінде TEC дискісін реттейді.

Негізгі мүмкіндіктер

Ультра жинақы тақта

Өлшемдері 4 см × 4 см × 1,28 см, өте ықшам өлшемі бар TCB-SS температура реттегіші және Micro TEC орнату кеңістігі шектеулі Micro TEC жүйелеріне арналған.

0,01°C Температураны бақылау

Контроллер дәл термиялық реттеу үшін 0,01°C температураны бақылау дәлдігін және 0,01°C орнатылған температура дәлдігін                                                                                                        дәл термиялық реттеу үшін |

>94% Шығару тиімділігі

Шығару тиімділігі 94% жоғары болғанда контроллер ықшам температураны басқару жүйелерінде тиімді TEC жүргізуді қамтамасыз етеді.

4,5 В TEC шығысы, 3А макс.

Үйлесімді Micro TEC қолданбалары үшін әдепкі TEC кернеуі 4,5 В, максималды TEC тогы 3А.

10K NTC температураны анықтау

Әдепкі сенсор - 3950 B-мәні бар 10K NTC, басқару циклі үшін температуралық кері байланысты қамтамасыз етеді.

-60°C және +170°C Өлшеу

Температураны реттеудің өлшеу диапазоны -60°C-тан +170°C-қа дейін, ал көрсетілген бақылау температура диапазоны -20°C-тан +100°C-қа дейін.

Біріктірілген қорғаныс

Кірістірілген функциялар жұмыс кезінде контроллерді және қосылған TEC-ті бақылау үшін шамадан тыс токты, асқын кернеуді, температураны шектеуді және TEC ашық/қысқа тұйықталуын анықтауды қамтиды.

Үйлесімділік

Интеграциядан бұрын TEC электр талаптарын, NTC сипаттамаларын, мақсатты температураны және тақтаны беруді контроллердің техникалық сипаттамаларына сәйкес тексеру керек.

Қолдану аймақтары

Дәлдік оптикалық модульдер

TCB-SS температура реттегіші Ультра-ықшам өлшемді және Micro TEC үшін әзірленген тұрақты жылу жағдайлары қажет болатын оптикалық модульдер үшін ықшам температура бақылауын қамтамасыз етеді.

Лазерлік диодтық жүйелер

Ол ықшам оптикалық жүйелердегі лазерлік диодтардың температурасын реттеу үшін үйлесімді Micro TEC-ті басқара алады.

Миниатюралық зертханалық жабдық

Ықшам контроллер шектеулі орнату кеңістігінде Micro TEC негізіндегі температураны реттеуді қажет ететін зертханалық аспаптар үшін жарамды.

Портативті диагностикалық жабдық

TCB-SS ықшам диагностикалық құрылғыларда температураны бақылауды қолдайды, онда тақтаның өлшемі мен жылу реттеуі маңызды дизайн факторлары болып табылады.

Инфрақызыл және CCD сенсорлары

Контроллерді температураға сезімтал инфрақызыл детекторлар мен CCD сенсорларының температурасын реттеуге арналған Micro TEC жүйелерімен біріктіруге болады.

Жиі қойылатын сұрақтар

1-сұрақ: Контроллер TEC қандай түріне арналған?

A1: Ультра ықшам өлшемі бар және Micro TECs үшін жасалған TCB-SS температура реттегіші Micro TEC қолданбаларына арналған. Қосылған TEC көрсетілген 4,5 В әдепкі TEC кернеуіне және 3А максималды токқа қарсы тексерілуі керек.

2-сұрақ: Қандай NTC сенсорының конфигурациясы пайдаланылады?

A2: Температураны анықтаудың әдепкі конфигурациясы B-мәні 3950 болатын 10K NTC болып табылады. Басқа сенсорға қойылатын талаптар жоба спецификациясы кезінде расталуы керек.

3-сұрақ: Өлшеу диапазоны мен бақылау диапазонының айырмашылығы неде?

A3: Температураны реттеудің өлшеу диапазоны -60°C-тан +170°C-қа дейін, ал көрсетілген бақылау температура диапазоны -20°C-тан +100°C-қа дейін. Өлшеу диапазоны температураны сезіну мүмкіндігін көрсетеді, ал басқару диапазоны белгіленген температураны реттеу ауқымын анықтайды.

4-сұрақ: Тақтаға қандай қуат көзі қажет?

A4: Тақтаның қоректену кернеуі 5В ±10% тұрақты ток. Жүйе осы көрсетілген кіріс ауқымында қалатын қолайлы қуат көзін қамтамасыз етуі керек.

5-сұрақ: TEC үшін қол жетімді максималды ток қандай?

A5: максималды көрсетілген TEC тогы 3А, әдепкі TEC кернеуі 4,5 В. Нақты қосылған TEC оның электр талаптарына және контроллер шектеулеріне сәйкес таңдалуы керек.

6-сұрақ: Контроллер қандай температура дәлдігін қамтамасыз ете алады?

A6: Температураны реттеудің көрсетілген дәлдігі 0,01°C, ал орнатылған температура дәлдігі де 0,01°C ретінде көрсетілген.

7-сұрақ: Қандай қорғаныс функциялары кіреді?

A7: Контроллер асқын токтан қорғауды, асқын кернеуден қорғауды, температураны шектеуді және TEC ашық тұйықталу мен қысқа тұйықталуды анықтауды қамтиды.
