Ықшам медициналық анализаторды құрастыратын инженер сынама камерасын 35°C қоршаған ортада 15°C температурада ұстауы керек. Қоршау шағын, қуат бюджеті шектеулі және салқындату жүйесі үшін бос орын аз. Инженер термоэлектрлік салқындатқыш немесе TEC осы қолданба үшін дұрыс технология екенін біледі. Бірақ қай АСК? Жауап жиі тым кездейсоқ бағаланатын санға байланысты: қажетті салқындату жүктемесі. Салқындату жүктемесі төмен бағаланса, TEC белгіленген мәнді ұстамайды. Егер ол артық бағаланса, ТСК шамадан тыс, тиімсіз және қымбат болады. Салқындату жүктемесін дұрыс есептеу - қажетсіз шығындарсыз және күрделіліксіз қосымшаның талаптарына сәйкес келетін термоэлектрлік салқындатқышты таңдаудағы бірінші қадам.
Бұл нұсқаулық сатып алу жөніндегі инженерлерге, инженер-конструкторларға және нақтылау қажет сатып алушыларға арналғантермоэлектрлік салқындатқыштарсалқындату қолданбаларына арналған. Біз салқындату жүктемесінің құрамдас бөліктерін, әрбір құрамдас бөлікті есептеу әдістерін, қоршаудағы жылу кедергісінің рөлін, ТЭК өнімділік коэффициентінің (COP) әсерін және жеткізушіні бағалау критерийлерін түсіндіреміз. Біз сондай-ақ Fuzhou X-Meritan Technology Co., Ltd-дегі зауытымыздан егжей-тегжейлі өнім параметрлерін береміз. Медициналық құрылғыны, лазерлік диодты, аккумулятор жинағын немесе ықшам корпусты салқындатып жатсаңыз да, бұл нұсқаулық салқындату жүктемесін дәл есептеуге және қолданбаңыз үшін дұрыс термоэлектрлік салқындатқышты таңдауға көмектеседі.
Салқындату жүктемесі - қажетті температураны ұстап тұру үшін қоршаудан немесе салқындату объектісінен алынуы тиіс жалпы жылу мөлшері. Бұл белсенді жылу жүктемесінің, пассивті жылу жүктемесінің және күн радиациясы немесе конденсация сияқты кез келген қосымша жылу көздерінің қосындысы. Салқындату жүктемесі ваттпен көрсетіледі. Термоэлектрлік салқындатқыш үшін салқындату жүктемесі нақты жұмыс жағдайында қажетті жылу айдау қуаты (Qc) болып табылады. TEC нақты қоршаған орта температурасы мен белгіленген мәндегі Qc салқындату жүктемесінен жоғары болатындай, сәйкес қауіпсіздік шегімен таңдалуы керек. Егер TEC Qc салқындату жүктемесінен аз болса, қоршау орнатылған мәнге жетпейді. Егер TEC Qc салқындату жүктемесінен әлдеқайда көп болса, TEC шамадан тыс болады және төмен тиімділікпен жұмыс істейді.
Салқындату жүктемесін есептеу TEC таңдауының негізі болып табылады, себебі ол қажетті Qc-ті анықтайды, бұл өз кезегінде TEC өлшемін, қуат тұтынуын және құнын анықтайды. Шағын медициналық құрылғының салқындату жүктемесі 10 Вт болуы мүмкін, бұл ықшам TEC қажет етеді. Батареяның жылуды басқару жүйесінде 200 Вт салқындату жүктемесі болуы мүмкін, бұл үлкенірек ТЭК немесе ТЭК массивін қажет етеді. Төмендегі кестеде салқындату жүктемесінің үш негізгі құрамдас бөлігі және олардың типтік көздері жинақталған.
| Құрамдас | Дереккөз | Типтік магнитудасы |
| Белсенді жылу жүктемесі | Электрондық компоненттер, сенсорлар, қозғалтқыштар, лазерлер | 1 Вт - 200 Вт |
| Пассивті жылу жүктемесі | Қоршау қабырғалары арқылы өткізу, конвекция, радиация | 5 Вт пен 50 Вт |
| Қосымша жылу көздері | Күн радиациясы, конденсация, сыртқы жылу көздері | Айнымалы |
| Жалпы салқындату жүктемесі | Барлық компоненттердің қосындысы | TEC Qc талаптарын анықтайды |
СағатFuzhou X-Meritan Technology Co., Ltd., біздің зауыт салқындату қолданбаларының кең ауқымы үшін термоэлектрлік салқындатқыштарды әзірлейді және шығарады. Біз TEC таңдамас бұрын салқындату жүктемесін есептеудің дұрыстығын тексеру үшін тұтынушыларымызбен жұмыс істейміз. Біздің инженерлік команда есептеуге көмектесе алады және әрбір қолданба үшін сәйкес қауіпсіздік шегі бойынша нұсқаулық бере алады.
Белсенді жылу жүктемесі - бұл электр қуатымен жұмыс істейтін қоршау ішіндегі құрамдас бөліктер шығаратын жылу. Бұл компоненттер электронды тізбектерді, сенсорларды, қозғалтқыштарды, лазерлерді, жарықдиодты шамдарды және электр энергиясын жылуға түрлендіретін кез келген басқа құрылғыны қамтуы мүмкін. Белсенді жылу жүктемесі қоршау ішінде жұмыс істейтін барлық компоненттердің қуат тұтынуын қосу арқылы есептеледі. 100% тиімді емес құрамдас үшін өндірілетін жылу пайдалы жұмыс шығысын алып тастағандағы қуат кірісіне тең. Көптеген электронды жүйелерде электр қуатының барлығы дерлік жылуға айналады, сондықтан белсенді жылу жүктемесі жалпы қуат тұтынуына шамамен тең. Төмендегі кестеде белсенді жылу жүктемесін есептеуге арналған жұмыс парағы берілген.
| Құрамдас | Қуат тұтынуы (Вт) | Жылу диссипациясы (Вт) | Ескертпелер |
| Бақылау тақтасы | 5 Вт | 5 Вт | Барлық қуат жылу ретінде таралады |
| Сенсорлық модуль | 2 Вт | 2 Вт | Үздіксіз жұмыс |
| Лазерлік диод | 3 Вт | 2,5 Вт | Жарық ретінде шығарылатын 0,5 Вт |
| Дисплей | 1 Вт | 0,8 Вт | 0,2 Вт жарық ретінде шығарылады |
| Жалпы белсенді жылу жүктемесі | 11 Вт | 10,3 Вт | TEC таңдау үшін пайдаланылады |
Біздің зауытта біз әртүрлі белсенді жылу жүктемелеріне сәйкес келетін салқындату сыйымдылығының ауқымы бар термоэлектрлік салқындатқыштарды ұсынамыз. Біздің инженерлік команда компоненттер тізімін қарап, белсенді жылу жүктемесінің есебін тексере алады. Сондай-ақ тұтынушыларға компоненттердің жұмыс циклін қарастыруды ұсынамыз, өйткені үзіліссіз жұмыс орташа жылу жүктемесін азайтуы мүмкін.
Пассивті жылу жүктемесі - бұл сыртқы ортадан қабырғалар, қақпақ және кез келген саңылаулар арқылы қоршауға түсетін жылу. Ол қоршаған орта мен қоршаудың ішкі бөлігі арасындағы температура айырмашылығына байланысты. Пассивті жылу жүктемесі Q = U × A × ΔT формуласы арқылы есептеледі, мұндағы U - қоршаудың жалпы жылу беру коэффициенті, A - қоршау бетінің ауданы, ΔT - қоршаған орта мен ішкі орта арасындағы температура айырмашылығы. Жалпы жылу беру коэффициенті қабырға материалына, оқшаулауға және қабырғаның екі жағындағы конвекция жағдайларына байланысты. Жақсы оқшауланған қоршау үшін U 0,5 Вт/м²К дейін төмен болуы мүмкін. Оқшауланбаған қоршау үшін U 5 Вт/м²К дейін жоғары болуы мүмкін. Төмендегі кестеде пассивті жылу жүктемесін есептеуге арналған жұмыс парағы берілген.
| Параметр | Таңба | Мән | Бірлік |
| Жалпы жылу беру коэффициенті | U | 2.0 | Вт/м²К |
| Жер беті | A | 0.5 | м² |
| Температура айырмашылығы | ΔT | 20 (35°C қоршаған орта, 15°C ішкі) | K |
| Пассивті жылу жүктемесі | Q | 20 | W |
X-Meritan-да біз тұтынушыларымызға қоршау материалдары мен оқшаулау опциялары үшін жылу кедергісі мәндерін қамтамасыз ету арқылы пассивті жылу жүктемесін есептеуге көмектесеміз. Біз сондай-ақ пассивті жылу жүктемесін азайту үшін шағылыстыратын жабындарды және термиялық үзілістерді пайдалану туралы кеңес береміз. Біздің мақсатымыз - таңдалған термоэлектрлік салқындатқыштың өлшемдері төмен де, үлкен өлшемде де болмайтындай етіп, жалпы салқындату жүктемесінің дәл есептелуін қамтамасыз ету.

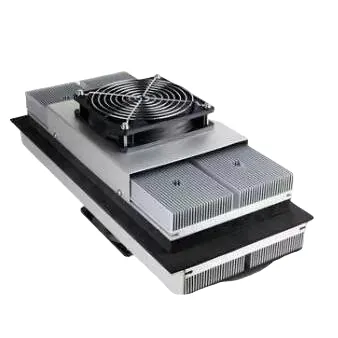

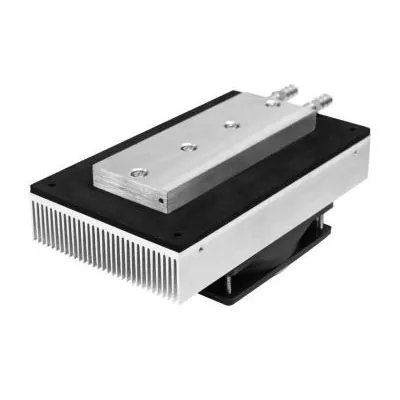

Салқындату жүктемесін есептеу ТЭЦ пен салқындатылатын объект арасындағы интерфейстердің жылу кедергісі есептелмейінше аяқталмайды. TEC объектіні тікелей салқындатпайды; ол суық жағындағы жылу қабылдағышты салқындатады, содан кейін ол объектіні өткізгіштік, конвекция немесе сәулелену арқылы салқындатады. Әрбір интерфейс тиімді салқындату сыйымдылығын төмендететін жылу кедергісін енгізеді. Интерфейстің ең көп тараған жоғалтулары ТЭЦ пен жылу қабылдағыш арасындағы термиялық интерфейс материалының (TIM) жылу кедергісі, жылу қабылдағыштың өзінің жылу кедергісі және суық жақтағы жылу қабылдағыштан объектіге дейінгі жылу жолының жылу кедергісі. Төмендегі кестеде жалпы интерфейстік материалдар үшін типтік жылу кедергісі мәндері жинақталған.
| Интерфейс | Әдеттегі жылу кедергісі | Ескертпелер |
| Термиялық май (TEC-тен жылытуға арналған) | 0,1 - 0,5 °C/Вт | Қалыңдығы мен жанасу қысымына байланысты |
| Термиялық жастықша (ТЭК - жылу қабылдағыш) | 0,5 - 2,0 °C/Вт | Қолдану оңайырақ, бірақ жоғары қарсылық |
| Жылу қабылдағыш (табиғи конвекция) | 1,0 - 5,0 °C/Вт | Өлшемі мен фин дизайнына байланысты |
| Жылу қабылдағыш (мәжбүрлі ауа) | 0,2 - 1,0 °C/Вт | Желдеткіш қажет, бірақ төмен қарсылық |
| Объектіге термиялық жол | 0,5 - 3,0 °C/Вт | Материалға және геометрияға байланысты |
Біздің зауытта біз термоэлектрлік салқындатқыштарды термиялық байланыс үшін оңтайландырылған бетімен қамтамасыз етеміз. Біз сондай-ақ тұтынушыларымызға интерфейстің жоғалуын азайтуға көмектесу үшін жылу интерфейсі материалдарын және жылу раковинасының дизайнын қолдауды ұсынамыз. Біздің мақсатымыз – жүйенің жылу өнімділігі талаптарына сай болуы үшін TEC салқындату сыйымдылығы салқындату объектісіне тиімді берілуін қамтамасыз ету.
Өнімділік коэффициенті (COP) салқындату сыйымдылығының (Qc) электр қуатының кірісіне (Pin) қатынасы болып табылады. Жоғары COP сол салқындату сыйымдылығы үшін электр қуатын аз тұтынатын, TEC тиімдірек екенін білдіреді. Термоэлектрлік салқындатқыштың COP ыстық және суық жақтары арасындағы температура айырмашылығына, TEC материалына және жұмыс токына байланысты. Температура айырмасы артқан сайын COP төмендейді. Бұл жоғары температура айырмашылығы үшін таңдалған TEC көбірек қуат қажет ететінін және ыстық жағындағы жылу қабылдағыш арқылы бөлінетін жылуды көбірек өндіретінін білдіреді. Төмендегі кестеде әртүрлі температура айырмашылығында термоэлектрлік салқындатқыш үшін типтік COP мәндері көрсетілген.
| Температура айырмашылығы (ΔT) | Типтік COP | ТЭЦ таңдауының салдары |
| 10 К | 1,5 - 2,0 | Жоғары тиімділік, аз қуат тұтыну |
| 20 К | 0,8 - 1,2 | Орташа тиімділік |
| 30 К | 0,5 - 0,8 | Төмен тиімділік, жоғары қуат тұтыну |
| 40 К | 0,3 - 0,5 | Төмен тиімділік, айтарлықтай жылуды қабылдамау |
| 50 К | 0,2 - 0,3 | Өте төмен тиімділік, көп сатылы TEC қажет болуы мүмкін |
X-Meritan-да біз термоэлектрлік салқындатқыштар үшін COP қисықтарын береміз, осылайша тұтынушыларымыз температура айырмашылығы үшін оңтайлы тиімділікпен жұмыс істейтін TEC таңдай алады. Біз сондай-ақ үлкен температура айырмашылығын қажет ететін қолданбалар үшін көп сатылы ТЭЦ пайдалану туралы кеңес береміз. Біздің мақсатымыз – тұтынушыларымызға ең аз қуатты тұтыну арқылы қажетті салқындату өнімділігіне қол жеткізуге көмектесу.
Термоэлектрлік салқындатқыштардың жеткізушісін бағалау өндіріс мүмкіндігіне, өнімділік деректеріне, сапаны бақылауға және техникалық қолдауға назар аударуды талап етеді. Жабдықтаушы дұрыс өлшемдерді, дұрыс жұптар санын және дұрыс термиялық өнімділікті қоса алғанда, қажетті техникалық сипаттамаларға сәйкес TEC өндіру мүмкіндігіне ие болуы керек. Олар Qc, COP, максималды ток және әртүрлі температура айырмашылықтарындағы максималды кернеуді қоса алғанда, толық өнімділік деректерін қамтамасыз етуі керек. Оларда бірліктен блокқа дейін тұрақты өнімділікті қамтамасыз ететін сапаны бақылау жүйесі болуы керек. Және олар тұтынушыларға салқындату жүктемесін есептеуге және TEC таңдауына көмектесу үшін техникалық қолдау көрсетуі керек. Төмендегі кестеде осы бағалау критерийлері жинақталған.
| Бағалау критерийі | Не іздеу керек | Неліктен маңызды |
| Өндірістік қабілеттілік | Дәл құрастыру, сынау жабдықтары | Өнімнің сапасы мен дәйектілігін қамтамасыз етеді |
| Өнімділік деректері | Әртүрлі ΔТ кезінде Qc, COP, Imax, Vmax | Дәл таңдауға мүмкіндік береді |
| Сапаны бақылау | ISO 9001, 100% тестілеу | Тұрақты өнімділікті қамтамасыз етеді |
| Техникалық көмек | Салқындату жүктемесін есептеу, ТЭК таңдау | Дұрыс өнімді таңдауға көмектеседі |
| Сенімділік | MTBF деректері, өмір бойы тестілеу | Ұзақ мерзімді өнімділікті қамтамасыз етеді |
Біздің зауытта біз он жылдан астам термоэлектрлік салқындатқыштарды шығарамыз. Біз әрбір ТСК өзінің техникалық талаптарына сәйкес келетініне көз жеткізу үшін дәл құрастыру және сынау жабдығын қолданамыз. Біз Qc, COP және максималды рейтингтерді қоса алғанда, толық өнімділік деректерін береміз. Бізде ISO 9001 сертификаты бар және біз әрбір құрылғыда 100% сынақтан өткіземіз. Біздің техникалық топ салқындату жүктемесін есептеуге және TEC таңдауына көмектесуге дайын. Біз сізді осы критерийлер бойынша бағалауға және бізді термоэлектрлік салқындатқыштар бойынша серіктес ретінде қарастыруға шақырамыз.

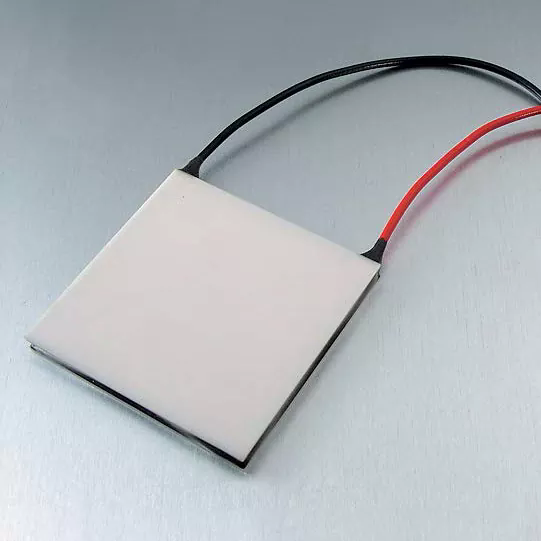

Төмендегі кестеде термоэлектрлік салқындатқыштар үшін өнімнің негізгі параметрлері берілген. Бұл ТЭЦ медициналық құрылғыларды, лазерлік диодтарды, батарея жинақтарын және ықшам қоршауларды қоса алғанда, салқындату қолданбаларының кең ауқымы үшін жарамды. Біздің зауыт арнайы талаптарды қанағаттандыру үшін арнайы ТСК шығара алады.
| Параметр | Спецификация диапазоны | Ескертпелер |
| Салқындату сыйымдылығы (Qc) | 5 Вт - 200 Вт | Белгіленген ΔT және ток кезінде |
| Максималды ток (Imax) | 2 A - 15 A | Модельге байланысты |
| Максималды кернеу (Vmax) | 5 В - 24 В | Модельге байланысты |
| Максималды температура айырмашылығы (ΔTmax) | 65 К - 75 К | Imax, вакуумда |
| COP диапазоны | 0,2 - 2,0 | ΔT тәуелді |
| Өлшемдері | 15 x 15 мм-ден 62 x 62 мм-ге дейін | Арнайы өлшемдер қол жетімді |
| Жұптар саны | 31 - 241 | Салқындату сыйымдылығын анықтайды |
| Жұмыс температурасы | -40°C және +80°C | Дәнекерлеуге және тығыздауға байланысты |
| MOQ | 10 дана | Үлкен тапсырыстар үшін келісуге болады |
| Тоқтау | 2 - 4 апта | Саны мен теңшеуге байланысты |
Біздің зауытта біз осы және т.б. сипаттамаларға сәйкес термоэлектрлік салқындатқыштарымызды шығарамыз. Біз салқындату сыйымдылығын, өлшемдерін және жұмыс температурасын сіздің нақты талаптарыңызға сәйкес реттей аламыз. Біздің сапаны бақылау жүйеміз шикізатты тексеруді, технологиялық тексеруді және жөнелтілгенге дейін 100% соңғы сынақты қамтиды. Біздің мақсатымыз – тұтынушыларымызды олардың жылу өнімділігі талаптарына сай келетін жоғары сапалы термоэлектрлік салқындатқыштармен қамтамасыз ету.
1-сұрақ: Белсенді және пассивті жылу жүктемесінің айырмашылығы неде?
Жауап: Белсенді жылу жүктемесі - бұл реттегіштер, сенсорлар және лазерлер сияқты қораптың ішіндегі электрлік құрамдас бөліктер шығаратын жылу. Пассивті жылу жүктемесі - бұл сыртқы ортадан қабырғалар, қақпақ және саңылаулар арқылы қоршауға түсетін жылу. Екеуі де салқындату жүктемесін есептеуге қосылуы керек. Көптеген ықшам электрондық қораптар үшін белсенді жылу жүктемесі басым компонент болып табылады. Нашар оқшаулауы бар үлкен қоршаулар үшін пассивті жылу жүктемесі айтарлықтай болуы мүмкін.
2-сұрақ: Салқындату жүктемесін есептеуге қанша қауіпсіздік маржасын қосу керек?
Жауап: Әдетте 20%-дан 30%-ға дейінгі қауіпсіздік маржасы ұсынылады. Бұл маржа құрамдас қуат тұтынуындағы белгісіздіктерді, интерфейстердің жылу кедергісін және TEC қартаюын ескереді. Медициналық құрылғылар немесе лазерлік жүйелер сияқты маңызды қолданбалар үшін 50% үлкен маржа орынды болуы мүмкін. Fuzhou X-Meritan Technology Co., Ltd. компаниясында біз сізге нақты қолданбаға сәйкес қауіпсіздік шегін анықтауға көмектесеміз.
3-сұрақ: Температура айырмашылығы артқан сайын COP неге төмендейді?
Жауап: Температура айырмашылығы артқан сайын COP азаяды, себебі TEC үлкенірек температура градиентіне қарсы жылуды айдау үшін көп жұмыс істеуі керек. Енгізілетін электр қуаты артады, ал салқындату сыйымдылығы төмендейді, сондықтан салқындату қуатына қатынасы төмендейді. Сондықтан TEC максималды ΔT рейтингі үшін емес, нақты жұмыс температурасы айырмашылығы үшін таңдалуы керек. Біздің зауыт әртүрлі температура айырмашылығында тиімділікті көрсететін COP қисықтарын ұсынады.
4-сұрақ: Үлкен температура айырмашылығы үшін бір сатылы ТЭЦ пайдалануға бола ма?

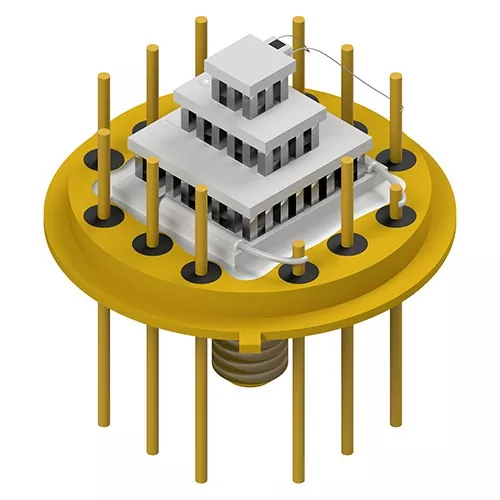

Жауап: Бір сатылы ТЭК максималды температура айырмашылығына шамамен 65-75 К қол жеткізе алады. Үлкенірек температура айырмашылықтары үшін көп сатылы ТЭК қажет. Көп сатылы ТЭЦ үлкен жалпы температура айырмашылығына қол жеткізу үшін екі немесе одан да көп кезеңді жинақтайды, бірақ олар бір сатылы ТСК-ға қарағанда тиімділігі төмен және қымбатырақ. Қолданбаңыз 70 К-ден жоғары температура айырмашылығын қажет етсе, ең жақсы шешімді анықтау үшін инженерлік топпен кеңесіңіз.
5-сұрақ: Мен жылу қабылдағыштың жылу кедергісін қалай есептеймін?
Жауап: Раковинаның жылу кедергісі оның геометриясына, материалына және ауа ағынының жағдайына байланысты. Оны әдетте жылу қабылдағыш өндірушісі °C/Втпен көрсетеді. Табиғи конвекция үшін жылу кедергісі мәжбүрлі ауаға қарағанда жоғары. Шамамен бағалау үшін, беті 0,1 м² болатын табиғи конвекциялық жылу қабылдағыштың жылу кедергісі шамамен 3-5 °C/Вт болуы мүмкін. Нақты нәтижелер алу үшін өндірушінің деректерін пайдаланыңыз немесе термиялық сынақты орындаңыз. Біздің зауытта біз сізге TEC жылулық талаптарына сәйкес келетін жылу қабылдағышты таңдауға көмектесеміз.
Қажетті салқындату жүктемесін есептеу термоэлектрлік салқындатқышты таңдаудағы бірінші және ең маңызды қадам болып табылады. Салқындату жүктемесі - белсенді жылу жүктемесінің, пассивті жылу жүктемесінің және кез келген қосымша жылу көздерінің қосындысы. Оны абайлап есептеу керек, оның ішінде интерфейстердің жылу кедергісі және өнімділік коэффициентінің әсері. Осы мақалада сипатталған есептеу әдістерін қолдана отырып, инженерлер қажетсіз шығындарсыз немесе күрделіліксіз қолданбаның жылу талаптарына сәйкес келетін TEC таңдай алады. Fuzhou X-Meritan Technology Co., Ltd. компаниясында біздің зауытта термоэлектрлік салқындату талаптарын қамтамасыз ететін тәжірибе мен өнімдер бар. Біз сізге ең жақсы термиялық шешімге қол жеткізуге көмектесу үшін толық өнімділік деректерін, техникалық қолдауды және реттелетін дизайнды ұсынамыз.
