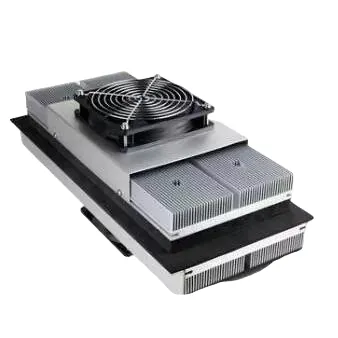

Тікелей ауаға арналған термоэлектрлік салқындатқыш жинақтар

X-Meritan manufactures specialized Direct-to-Air Thermoelectric Cooler Assemblies to resolve thermal bottlenecks in compact industrial enclosures and sensitive equipment. Өнімділігі жоғары Peltier модульдерін, реттелетін салқын плиталарды, жылу қабылдағыштарды және желдеткіштерді біртұтас қатты күйдегі қосалқы жинаққа біріктіре отырып, бұл шешім органикалық желімдер немесе сұйықтық ілмектері жоқ тікелей нүктелі салқындатуды қамтамасыз етеді. Ол лазерлік диодтарды, медициналық диагностикалық құралдарды және телекоммуникациялық электрониканы механикалық дірілден, қызып кетуден және өнімділіктің төмендеуінен қорғайды.

Ол қалай жұмыс істейді?

Тікелей ауаға арналған термоэлектрлік салқындатқыш жинақтары жылуды мақсатты орнату бетінен шығарып, оны қоршаған ортаға тарату үшін Peltier әсерін пайдаланады.

Жылу жолы:

Мақсатты жылу көзі → Суық бүйірлік пластина/жылу раковинасы → TEC модулі → Ыстық жақтағы радиатор → Шығару желдеткіші → Қоршаған ауа

Тұрақты ток қуаты қолданылған кезде, суық пластинада жұтылған жылу жартылай өткізгіш элементтер арқылы ыстық жағындағы радиаторға ауысады. Ыстық жағындағы желдеткіш қалдық жылуды қоршаған ауаға үздіксіз тазартады, ал қосымша салқын желдеткіш салқындатылған ауаны корпус ішінде айналдырады. Жалпы өнімділік жылу жүктемесіне (Qmax), мақсатты температура дифференциалына (ΔTmax), кіріс токына (Imax) және қоршаған ортаның жылу сіңіру тиімділігіне байланысты.

Негізгі мүмкіндіктер

Тікелей беткейден ауаға жылу тасымалдағышы: жылуды суық жақтағы монтаждау беттерінен тікелей сіңіреді және оны мәжбүрлі конвекциялық радиаторлар арқылы қоршаған ауаға шығарады.

Қатты күйдегі сенімділік: дыбыссыз, дірілсіз жұмыс істеу үшін компрессорларды, хладагент ілмектерін және қозғалатын механикалық бөлшектерді (желдеткіштерден басқа) жояды.

Жылдам термиялық реакция: кіріс тұрақты токты реттеу арқылы лезде қыздыру/салқындату ауысуын және температураны жақсы реттеуді қосады.

Inert Environment Assembly: Vacuum soldering and inert-atmosphere packaging prevent internal oxidation, outgassing, and thermal degradation.

Compact & Rugged Footprint: Easily integrates into space-constrained housings, outdoor telecom cabinets, and portable diagnostic units.

Тапсырыс беру үшін жасалған: Суық пластинаның геометриясы, желдеткіш конфигурациялары, жұмыс кернеулері және жылу сыйымдылықтары арнайы қоршау конструкцияларына сәйкес келеді.

Негізгі мақсатты қолданбалар

Дәл электронды қоршаулар Сезімтал басқару электроникасын, қуат көздерін және автоматтандыру модульдерін тығыздалған корпустардағы термиялық шамадан тыс жүктемеден қорғайды.

Медициналық диагностикалық жабдық Тікелей ауаға арналған термоэлектрлік салқындатқыш жинақтары клиникалық анализаторлар, медициналық бейнелеу компоненттері және температураға сезімтал реагенттер үшін тұрақты, дірілсіз термиялық бақылауды қамтамасыз етеді.

Оптикалық және лазерлік жүйелер Толқын ұзындығының ауытқуын және сигналдың бұрмалануын жою үшін жоғары қуатты лазерлік диодтар мен оптикалық сенсорлар үшін бекітілген температураларды сақтайды.

Телекоммуникациялық жабдық Компрессорға техникалық қызмет көрсету мүмкін емес қашықтықтағы сыртқы телекоммуникациялық шкафтар мен базалық станциялар үшін үздіксіз салқындауды қамтамасыз етеді.

Теңшеу опциялары

1. салқындату сыйымдылығы (Qmax): мақсатты жылу жүктемелеріне сәйкес жасалған бір сатылы немесе көп сатылы TEC конфигурациялары.

2. Суық пластина интерфейстері: реттелетін монтаждау саңылауларының үлгілері, беттік тегістік сипаттамалары және тікелей бекітуге арналған суық блок өлшемдері.

3. Ауа жағын тарату: реттелетін жылу раковинасының экструзия профильдері, жылу құбырларын біріктіру және жоғары CFM/су өткізбейтін желдеткішті таңдау.

4. Электрлік параметрлер: арнайы жұмыс кернеулері (12V, 24V, 48V DC), максималды ток шектері (Imax) және біріктірілген термисторлар/NTC сенсорлары.

5. Environmental Protection: Optional IP-rated fans, conformal coatings, and anti-corrosion surface treatments for harsh outdoor environments.

Неліктен X-Meritan таңдау керек?

Үйдегі өндірісті бақылау: жартылай өткізгішті сынаудан бастап соңғы құрастыруға, вакуумды дәнекерлеуге және герметикалық тығыздауға дейін толық бақылау.

Қатаң сапа стандарттары: жинақтардың 100% қатаң айнымалы токқа төзімділік (Rac), жылу өткізгіштік және Зеебек коэффициенті сынағынан өтеді.

Жетілдірілген материалдық синергия: жоғары термиялық тиімділік және ұзақ жұмыс істеу үшін үйдегі жоғары берік экструдталған термоэлектрлік материалдардан қуат алады.

Көлемді өндіріске прототип: бастапқы термиялық модельдеу мен CAD орналасуынан бастап көлемді өндіріске дейін толық техникалық қолдау.

Жиі қойылатын сұрақтар

What are Direct-to-Air Thermoelectric Cooler Assemblies?

Бұл қатты күйдегі жылуды басқару блогы, ол Peltier модульдерін қатты беттен немесе суық пластинадан тікелей жылуды тартып, оны ауамен салқындатылған жылу қабылдағыш пен желдеткіш арқылы қоршаған ауаға шығару үшін пайдаланады.

Сұйықтан ауаға салқындатудан гөрі тікелей ауамен салқындатуды қашан таңдауым керек?

Тікелей ауа жинақтары жылу көзін тікелей салқын пластинаға орнатуға болатын немесе сұйық ілмектерді, сорғыларды орнатқанда, ал құбырлар кеңістікке, салмаққа немесе техникалық қызмет көрсету шектеулеріне байланысты мүмкін болмағанда өте қолайлы.

Бұл жинақ салқындату мен жылытуды қамтамасыз ете ала ма?

Иә. Қолданылатын тұрақты токтың полярлығын өзгерту арқылы термоэлектрлік модуль белсенді қыздыру мен салқындату арасында үздіксіз ауысуға мүмкіндік беретін жылу ағынының бағытын өзгертеді.

Таңдамалы құрастыру дизайнын бағалау үшін қандай параметрлер қажет?

Оңтайлы конфигурацияны анықтау үшін мақсатты жылу жүктемесін (Qc), қажетті температура дифференциалын (ΔT), ең жоғары қоршаған орта температурасын, қол жетімді орнату кеңістігін/CAD шектеулерін және қалаған тұрақты кернеуді қамтамасыз етіңіз.
