Аннотация
Әрбір термоэлектрлік салқындатқыш пен генератордың өнімділігі оның негізгі материалдарының сапасына, консистенциясы мен үйлесімділігіне байланысты. Бұл инженерлік шолу термоэлектрлік жартылай өткізгіштердің негізгі қасиеттерін, өнеркәсіптік өңдеуге арналған негізгі көлемді пішіндерді және дизайнның тұрақты температура бақылауына қол жеткізетінін немесе оның жылулық мақсаттарына жетпейтінін анықтайтын таңдау критерийлерін зерттейді. Экструдталған профильдерге, диффузиялық-барьерлік кесінділерге және құрылғының соңғы әрекетімен материал қасиеттерін біріктіруге ерекше назар аударылады.
Мазмұны

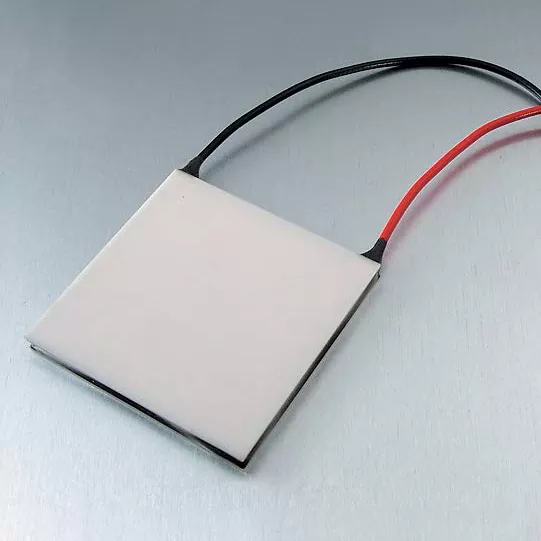

Термоэлектрлік материалдар және Пельтиер эффектісі туралы түсінік
Әрбір қатты денелі салқындату жүйесінің негізінде электр тогын тікелей температура градиентіне түрлендіруге қабілетті жартылай өткізгіш қосылыстар класы жатыр. Бұл қосылыстар заманауи жылуды басқарудың функционалды өзегі болып табылады және олардың электрлік және жылулық тасымалдау қасиеттері соңғы құрылғының салқындату қабілетін, жауап беру жылдамдығын және қуат тұтынуын белгілейді. Мұқият құрастырылған материалдарсыз тіпті ең күрделі модуль архитектурасы тұрақты өнімділікті қамтамасыз ете алмайды.
Термоэлектрлік материалдар дегеніміз не?
Термоэлектрлік материалдарПельтиер эффектісін көрсететін жартылай өткізгіш заттар — екі түрлі өткізгіштің тізбегі арқылы тұрақты ток өткенде бір түйіспеде жылу жұтылып, екіншісінде бөлінетін құбылыс. Висмут теллуридті қорытпалары электр өткізгіштіктің, жылу оқшаулаудың және негізгі салқындату қолданбаларында әлі ауыстырылмаған өндірістің тепе-теңдігін ұсынатын бөлме температурасына жақын жұмыс үшін басым таңдау болып қала береді.
Термоэлектрлік материалдың тиімділігі әдетте өлшемсіз еңбек көрсеткіші ZT арқылы көрсетіледі. Бұл параметр Зейбек коэффициентін, электр өткізгіштігін және жылу өткізгіштігін бір өнімділік көрсеткішіне біріктіреді. Жоғары ZT мәндері электрлік кіріс бірлігіне шаққандағы үлкен салқындату қуатына тікелей айналады, бірақ материалды практикалық таңдау сонымен қатар механикалық беріктік, термиялық тұрақтылық және металдандыру жүйелерімен үйлесімділікті ескеруі керек.
P-типті және N-типті жартылай өткізгіштер
Термоэлектрлік тізбектер екі қосымша материал түрін қажет етеді. Р-типті жартылай өткізгіштер электр тогын ең алдымен оң заряд тасымалдаушылар арқылы өткізеді, ал N-типті материалдар теріс тасымалдаушыларға сүйенеді. Электрлік тізбектей және термиялық түрде параллель қосылғанда, бұл жұпталған түйіршіктер модуль өнімділігін анықтайтын температура дифференциалын жасайды. Әрбір түрдің сипаттамалары мұқият сәйкес келуі керек - кернеу, ток, температура диапазоны және термиялық кеңею әрекеті жұптастырылған дизайнның мақсатты жұмыс нүктесіне жетуіне әсер етеді.
P-типті және N-типті сипаттар арасындағы сәйкессіздік жалпы, бірақ тиімсіздіктің алдын алуға болатын көзі болып табылады. Егер бір материал термиялық цикл кезінде тезірек ыдырайтын болса немесе олардың электрлік кедергілері уақыт өте келе өзгерсе, модуль салқындату қабілетін жоғалтады және локализацияланған ыстық нүктелерді дамытуы мүмкін. Сондықтан материал жеткізушілері жеке түйіршіктердің өнімділігіне ғана емес, сонымен қатар тасымалдаушылардың екі түрі бойынша да партиядан партияға сәйкестігіне назар аударады.
Өнеркәсіптік өңдеуге арналған негізгі көлемді формалар
Термоэлектрлік материалдар шикі құйма түрінде сирек қолданылады. Олар автоматтандырылған құрастыруға, дәл кесуге және металдандыруға сәйкес келетін аралық пішіндерге өңделеді. Өнеркәсіптік жеткізуде екі көлемді пішін басым: экструдталған профильдер және диффузиялық-барьерлік тіліктер. Әрқайсысы өндірістік талаптардың нақты жиынтығын қарастырады.
Жоғары көлемді өндіріске арналған экструдталған профильдер
Экструзия бекітілген көлденең қимасы бар термоэлектрлік материалдың үздіксіз ұзындығын шығарады — шаршы жолақтар, дөңгелек шыбықтар немесе құрылғының жоспарланған геометриясына сәйкес келетін арнайы профильдер. Бұл пішін үлкен бір ретті мөлшерлер бүкіл партия бойынша өлшемдік консистенция мен тұрақты ішкі құрылымды талап еткенде ерекше құнды.
Үй ішінде кесуді, ұнтақтауды, кесуді, қаптауды немесе дәнекерлеуді жоспарлайтын инженерлер көбінесе экструдталған материалды жақсы көреді, өйткені оның біркелкі астық құрылымы механикалық өңдеу кезінде сыну немесе крекинг қаупін азайтады. Экструзия процесі сонымен қатар көлденең қиманың өлшемдері мен ұзындығын модульдің белгілі бір дизайнына бейімдеуге мүмкіндік береді, бұл үлкен өлшемді стандартты түйіршіктерді кесуге байланысты қалдықтарды болдырмайды.
- Бақыланатын өлшемдері мен материал қасиеттері бар үздіксіз профильдер
- Модуль өлшемдеріне сәйкес шағын түйіршіктерге кесуге жарамды
- Бірдей өндірістік партиядағы тұрақты өнімділік
- Жұпталған тізбектерге арналған P-типті және N-типті композицияларда қол жетімді
Диффузия кедергілері бар кесінділер
Диффузиялық тосқауыл қабатымен жабдықталған жұқа тілімдер неғұрлым жетілдірілген аралық өнімді білдіреді. Кедергі қабаты термоэлектрлік материал мен кейінгі байланыстыру немесе металдандыру жүйелері арасындағы интерфейсті жақсарту үшін қолданылады. Бұл қабатсыз дәнекерлеу кезінде жоғары температура жартылай өткізгіш пен жанаспалы металдар арасында жылдам диффузияны тудыруы мүмкін, бұл өнімділіктің төмендеуіне және ақырында істен шығуға әкеледі.
Диффузия-барьерлік кесінділер әсіресе қайталанатын термиялық циклден өтетін модульдерге жақсы сәйкес келеді. Салқындату тақталары, температураны басқару модульдері және сенсорлық температураны реттеу сияқты қолданбалардың барлығы осы тіліктер қамтамасыз ететін жақсартылған интерфейстік тұрақтылықтың пайдасын көреді. Олар сондай-ақ никель, мыс немесе дәнекерлеу негізіндегі металдандыруды үйде қолдануға ниет білдірген инженерлер үшін технологиялық терезені жеңілдетеді.
| Материалдық форма | Бастапқы артықшылық | Әдеттегі пайдалану жағдайы |
|---|---|---|
| Экструдталған профильдер | Үлкен партиялардағы жоғары өлшемді консистенция | Жеке түйіршік өлшемдеріне үй ішінде кесу |
| Диффузиялық-барьерлік кесінділер | Реакция қаупін азайтатын байланысқа дайын интерфейс | Қайталанатын термиялық циклді қажет ететін модульдер |
| Арнайы қималар | Арнайы құрылғы конструкциялары үшін бейімделген геометрия | Стандартты емес модуль архитектурасы |
| Сәйкес P/N жинақтары | Теңдестірілген электрлік және жылулық мінез-құлық | Температураны дәл бақылау жүйелері |
Қолданбаңыз үшін дұрыс материалды таңдау
Материалды таңдау екі келіспейтін параметрден басталады: күтілетін ыстық және суық түйіспе температуралары және соңғы құрылғының электрлік жұмыс терезесі. Бұл факторлар үміткер материал жүйелерін тарылтады және төменгі ағында қажет болатын өңдеу қадамдарын анықтайды.
Жұмыс температурасын қарастыру
Әртүрлі термоэлектрлік материал жүйелері әртүрлі температура диапазонында ең жоғары өнімділікті көрсетеді. Бөлме температурасына жақын салқындату үшін оңтайландырылған композиция ыстық жағы 80°C-тан жоғары көтерілгенде тиімділігін тез жоғалтуы мүмкін, ал қалыпты температураға арналған материал нөлден төмен суық жақта нашар өнімділікті ұсынуы мүмкін. Нақты жұмыс температурасын анықтау - жай ғана мақсатты орнату нүктесі емес - өміршең материалды таңдаудың алғашқы қадамы.
Электрлік талаптар
Кернеу, ток, кедергі және қуат шығыны материалдың қасиеттерімен өзара әрекеттеседі. Электр өткізгіштігі жоғары материал джоуль қыздыруын азайтады, бірақ температура градиентіне қарсы жұмыс істейтін жоғары жылу өткізгіштікке ие болуы мүмкін. Оңтайлы теңгерім модуль геометриясына, қолда бар қуат көзіне және қажетті салқындату сыйымдылығына байланысты. Материалдық кедергіні жетек электроникасына сәйкестендіру көбінесе еңбек көрсеткішін арттыру сияқты маңызды.
Теңшеу опциялары
Стандартты материал пішіндері әрқашан жылуды басқарудың белгілі бір архитектурасын қанағаттандыра бермейді. Каталог өлшемдері, композициялар немесе бетті өңдеулер жеткіліксіз болғанда, реттелетін шешімдер қажет болады. Баптау материал өлшемдерін, P-типті және N-типті сәйкестендіруді, композицияны реттеуді, электрлік қасиеттерді, бетті немесе интерфейсті өңдеуді, диффузиялық тосқауыл талаптарын және кесу немесе өңдеу ерекшеліктерін шеше алады.
- Материал өлшемдері және көлденең қиманың геометриясы
- Р типті және N типті тасымалдау қасиеттерінің сәйкестігі
- Белгілі бір температура диапазондары үшін композицияны баптау
- Электр кедергісі және Зеебек коэффициентінің мақсаттары
- Бетті дайындау және интерфейсті өңдеу
- Диффузиялық бөгет қабатының сипаттамасы
- Кесу, тегістеу және өңдеу талаптары
Өнеркәсіптегі қолданбалы ландшафт
жан-жақтылығыТермоэлектрлік материалдартұрмыстық электроникадан медициналық диагностикаға және өнеркәсіптік процестерді бақылауға дейін кең ауқымды салаларда қабылдауға түрткі болды. Әрбір қолданба материал тазалығына, өлшемдік төзімділікке және интерфейс тұрақтылығына өз шектеулерін қояды.
Жартылай өткізгішті салқындату және температураны дәл бақылау
Жартылай өткізгішті салқындату ең үлкен қолдану аймағы болып қала береді. Лазерлік диодтар, оптикалық қабылдағыштар және жоғары өнімді процессорлар термоэлектрлік модульдер қамтамасыз ететін тербеліссіз, дәл температураны реттеудің пайдасын көреді. Материалдың сапасы толқын ұзындығының тұрақтылығына, шығыс қуатының тұрақтылығына және ұзақ мерзімді сенімділікке тікелей әсер етеді.
Салқындату тақталары мен температураны реттеу модульдері
Аналитикалық аспаптарда, медициналық құрылғыларда және өнеркәсіптік жабдықтарда қолданылатын салқындатқыш плиталар бетінің біркелкі температурасын сақтау үшін термоэлектрлік материалдарға сүйенеді. Мысалы, ПТР термоциклерлеріне арналған температураны басқару модульдері төмен жылу инерциясына және жоғары электр өткізгіштікке байланысты жылдам қыздыру және салқындату жылдамдығын қажет етеді, олардың екеуі де материалға тәуелді қасиеттер болып табылады.
Сенсордың температурасын реттеу
Дәлдік сенсорлар, соның ішінде инфрақызыл детекторлар мен фотодиодтар, калибрлеуді және сигнал-шуыл қатынасын сақтау үшін жиі тұрақты жұмыс температурасын қажет етеді. Термоэлектрлік материалдар механикалық тоңазытқыш жүйелерінің көлемі мен күрделілігінсіз ықшам, локализацияланған температураны реттеуге мүмкіндік береді.
Шағын электр энергиясын өндіру
Термоэлектрлік материалға температура градиенті қолданылғанда, Зеебек эффектісі электр қуатын тудырады. Бұл принцип қашықтағы сенсорларда, қалдық жылуды қалпына келтіру жүйелерінде және портативті қуат көздерінде шағын көлемдегі энергия жинауды қолдайды. Салқындату өнімділігін басқаратын материалдың бірдей қасиеттері қуат өндіру тиімділігін де анықтайды, бұл екі режимде де материал таңдауды бірдей маңызды етеді.
Неліктен материал мен құрылғы интеграциясы маңызды?
Тек материалдың техникалық сипаттамалары сәтті термиялық шешімге кепілдік бермейді. Материал, металлизация жүйесі, дәнекерлеу қосылыстары және керамикалық негіз арасындағы өзара әрекеттесу дайын модуль мыңдаған жұмыс сағаттары ішінде өнімділік мақсаттарына сәйкес келетінін анықтайды.
Дәлдік өндіріс мүмкіндіктері
Тұрақты өнімділікті қамтамасыз ететін термоэлектрлік модульдерді шығару басып шығару, қайта ағынмен дәнекерлеу, қалайы батыру, құю, тығыздау, кесу және қатаю үшін автоматтандырылған процестерді қажет етеді. Әрбір қадам соңғы интерфейс сапасына және жартылай өткізгіш түйіршіктердің ішкі кернеу күйіне әсер етеді. Модульдерді шығаратын материал жеткізушілері материалды әзірлеу мен құрылғы өнімділігі арасындағы кері байланысты жабатын нақты құрастыру жағдайында өз материалдарын бағалай алады.
Қолданбаға негізделген техникалық қолдау
Каталог спецификациялары бастапқы нүктені қамтамасыз етеді, бірақ нақты жұмыс жағдайлары, соның ішінде салқындату жүктемесі, қоршаған орта температурасы, орнату қысымы және жетек электроникасы - көбінесе оңтайлы материал таңдауын ауыстырады. Материалдық шешімді ұсынған кезде осы факторларды ескеретін жеткізушілер инженерлерге қымбат қайта құрудан және далалық ақаулардан аулақ болуға көмектеседі.
X-Меританматериалды әзірлеуді құрамдас өндіріспен біріктіреді, бұл материалдың өнімділігін соңғы термоэлектрлік қолдануға қатысты бағалауға мүмкіндік береді. Бұл біріктірілген тәсіл стандартты материалмен қамтамасыз етуді де, сызбаларға, прототиптерге немесе қолданба спецификацияларына негізделген теңшелген шешімдерді де қолдайды.
Жиі қойылатын сұрақтар
Термоэлектрлік материалдар қалай жұмыс істейді?
Термоэлектрлік материалдар П-типті және N-типті жартылай өткізгіш элементтер арқылы электр тогы өткенде температура айырмашылығын жасау үшін Пельтье эффектісін пайдаланады. Олардың электрлік және жылулық тасымалдау қасиеттері салқындату қабілетіне, температураның тұрақтылығына, жауап беру жылдамдығына және соңғы термоэлектрлік құрылғының қуат тұтынуына тікелей әсер етеді.
P типті және N типті термоэлектрлік материалдардың айырмашылығы неде?
P-типті және N-типті термоэлектрлік материалдар әртүрлі заряд тасымалдаушы сипаттамаларына ие және әдетте термоэлектрлік тізбектерді құру үшін біріктіріліп қолданылады. Олардың қасиеттері қажетті кернеу, ток, температура диапазоны және термоэлектрлік салқындатқыштың дизайны негізінде сәйкес болуы керек. Теңгерімді жұптау тұрақты өнімділікті қамтамасыз етеді және локализацияланған қыздыруды азайтады.
Сіз термоэлектрлік материалдарды теңшеу қызметтерін ұсынасыз ба?
Иә. Теңшелетін өлшемдерді сызбалар, прототиптер немесе қолданба спецификациялары негізінде бағалауға болады. Теңшеу опцияларына көлденең қима, ұзындық, қалыңдық, кесу талаптары, материалдың құрамы, электрлік қасиеттері, бетті өңдеу және болжанған термоэлектрлік құрамдас конструкцияға байланысты диффузиялық-кедергі қабатының сипаттамалары кіреді.
Неліктен термоэлектрлік кесінділерде диффузиялық кедергілер маңызды?
Диффузиялық кедергілер термоэлектрлік материал мен байланыстыру немесе металдандыру жүйесі арасындағы интерфейсті жақсартады. Кедергі қабаты болмаса, дәнекерлеу кезінде жоғары температура жартылай өткізгіш пен байланыс металдары арасында жылдам диффузияны тудыруы мүмкін, бұл өнімділіктің төмендеуіне және ақырында істен шығуға әкеледі. Тосқауыл қабаттары қайталанатын термиялық циклден өтетін модульдерде әсіресе маңызды.
Термоэлектрлік материалдарды электр энергиясын өндіру үшін қолдануға бола ма?
Иә. Термоэлектрлік материалға температура градиенті қолданылғанда, Зеебек эффектісі электр қуатын тудырады. Бұл принцип қашықтағы сенсорларда, қалдық жылуды қалпына келтіру жүйелерінде және портативті қуат көздерінде шағын көлемдегі энергия жинауды қолдайды. Салқындату өнімділігін басқаратын бірдей материал қасиеттері де қуат өндіру тиімділігін анықтайды.
Термоэлектрлік материалдың қызмет ету мерзімін қандай факторлар анықтайды?
Жылулық цикл амплитудасы, максималды жұмыс температурасы, интерфейс сапасы және ылғалдың немесе коррозиялық газдардың болуы материалдың қызмет ету мерзіміне әсер етеді. Тұрақты партия сапасы, сәйкес келетін P/N қасиеттері және тұрақты диффузиялық кедергілер мерзімінен бұрын тозу қаупін азайтады. Модульді төменгі ток фракцияларында пайдалану және тұрақты жылу интерфейстерін сақтау да қызмет ету мерзімін ұзартады.
Жоғары көлемді кесуге арналған экструдталған профильдерден кеңейтілген модульді құрастыруға арналған диффузиялық-кедергі тілімдерге дейін дұрыс материал негізі жылу конструкциясының тұрақты, ұзақ мерзімді өнімділікке қол жеткізетінін анықтайды. Талап бөлме температурасына жақын салқындатуды, дәлдік датчикті реттеуді немесе шағын ауқымды электр энергиясын өндіруді талап ете ме, материалды таңдау модуль архитектурасы сияқты инженерлік қатаңдыққа лайық.
