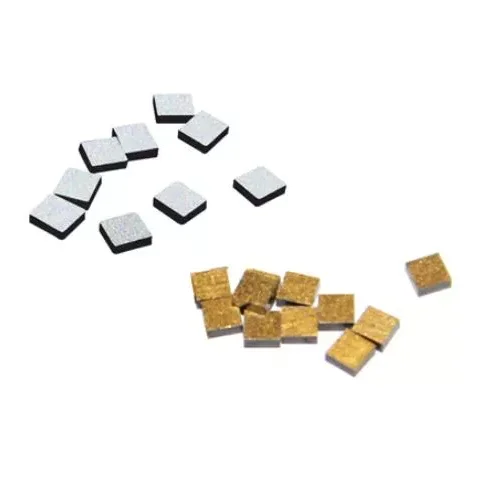

Фильмге оралған NTC

X-Meritan жылдам жауап беруді, тұрақты термиялық анықтауды және қоршаған ортаға төзімділікті қажет ететін электроника үшін ықшам температураны анықтау компоненттерін жасайды. Көп қабатты құрылымда марганец және никель сияқты өтпелі металл оксидтері пайдаланылады, сезімтал қабат магнетронды шашырату арқылы жасалады.

Пленкамен қапталған NTC 3 секунд ішінде әдеттегі жылу реакциясын қамтамасыз етеді, -40°C-тан +125°C-қа дейін жұмыс істейді және B мәні 3950 К құрайды. Оның химиялық инертті сыртқы пленкасы қышқылдарға, сілтілерге және органикалық еріткіштерге төзімділікті қамтамасыз етіп, оны өнеркәсіптік, медициналық, тұрмыстық электроника және автомобильдік қолданбалар үшін қолайлы етеді.

Негізгі техникалық сипаттамалар

Өнімділік

Жылдам термиялық жауап

Шамамен 1 Дж/К төмен жылу сыйымдылығы термиялық кешігуді азайтады және әдеттегі температураны 3 секунд ішінде тұрақтандыруға мүмкіндік береді. Бұл температураның жылдам өзгеруін анықтау қажет болатын батареяларды, медициналық құралдарды және электр электроникасын бақылау үшін пайдалы.

Кең температура диапазоны

-40°C пен +125°C аралығындағы жұмыс диапазоны суық іске қосу жағдайларына, жоғары қоршаған орта температурасына және қайталанатын термиялық өзгерістерге ұшыраған қолданбаларды қолдайды.

Химиялық төзімділік

Инертті сыртқы қабық сезімтал құрылымды қышқылдардан, сілтілерден және органикалық еріткіштерден қорғайды. Жоғары концентрлі коррозиялық буларға үздіксіз әсер ету үшін қолданбаға арнайы валидация ұсынылады.

Дәлдік және қарсылық

Температура дәлдігі

Қол жетімді өнім ақпараты ±1°C немесе ±0,5°C сияқты әмбебап дәлдік сипаттамасын анықтамайды. Жүйенің нақты дәлдігі қарсылық төзімділігіне, B мәніне төзімділікке, схема дизайнына, ADC ажыратымдылығына, орнатуға және калибрлеуге байланысты.

±1°C немесе ±0,5°C қажет ететін жобалар үшін мақсатты дәлдік RFQ кезінде көрсетілуі керек, осылайша X-Meritan сәйкес конфигурацияны бағалай алады.

Қарсыласу опциялары

Қарсылық мәні өлшеу тізбегіне және мақсатты температура диапазонына сәйкес таңдалуы керек. Жалпы NTC конфигурацияларына 10кОм, 47кОм және 100кОм кіреді, ал таңдалған X-Meritan үлгісі үшін нақты қол жетімді мәндер мен рұқсаттар расталуы керек.

Жоғарыдағы мәндер әмбебап сипаттамалар емес, таңдау мысалдары болып табылады. Соңғы параметрлерді тиісті деректер парағымен растау керек.

Сенсорды салыстыру

Технологияларды салыстыру

Белгіленген температура диапазонындағы ықшам электрондық жүйелер үшін жұқа пленка құрылымы жылдам жауап берудің, шағын өлшемді және оңай тізбекті біріктірудің практикалық үйлесімін ұсынады.

Қолдану аймақтары

Өнеркәсіптік жабдық

Пленкамен қапталған NTC қозғалтқыштардағы, трансформаторлардағы және қуат беру жабдығындағы температураны бақылай алады. Оның кең жұмыс ауқымы және жылдам әрекет ету нақты уақыттағы термиялық бақылауды қолдайды.

Медициналық құрылғылар

Сандық термометрлер мен диагностикалық жабдық төмен жылу сыйымдылығы мен жылдам термиялық реакцияны пайдалана алады. Қатаң дәлдік талаптары бар медициналық қолданбалар үшін толық өлшеу жүйесі тексерілуі керек.

Тұрмыстық электроника

Жіңішке құрылым смартфондарға, киілетін құрылғыларға, батареяларды басқару жүйелеріне және орнату кеңістігі шектеулі басқа да жоғары тығыздықтағы жинақтарға жарамды.

Автомобиль электроникасы

Сенсорды қозғалтқыш бөлімі мен аккумулятор жинағын бақылау үшін пайдалануға болады. Mn/Ni/Co оксидінің құрылымы температураның өзгеруі мен термиялық кернеуді қамтитын қолданбаларға арналған.

Интеграциялық ескертпелер

Өздігінен жылыту

Жұмыс тогы белгіленген шектерде қалуы керек. Шамадан тыс ток өзін-өзі қыздырып, температураны өлшеу қателерін тудыруы мүмкін.

Механикалық өңдеу

Орнату кезінде пленка корпусында күрт майысудан, шамадан тыс қысымнан немесе созылу кернеуінен аулақ болыңыз. Жұқа функционалды қабат бақыланатын өңдеуді қажет етеді.

Дәнекерлеу

Көп қабатты құрылымға термиялық соққыны азайту үшін тиісті салалық стандартты дәнекерлеу профилін пайдаланыңыз. Өндірістің дәнекерлеу шарттары жаппай өндіріс алдында тексерілуі керек.

RFQ талаптары

OEM және жаппай сатып алу үшін сатып алушылар қажетті қарсылық мәнін, қарсылық төзімділігін, B мәнін, жұмыс температурасын, мақсатты дәлдікті, жауап беру уақытын, өлшемдерді, қосылу әдісін, қолдану ортасын және болжалды мөлшерді қамтамасыз етуі керек.

Мысалы, RFQ мыналарды көрсете алады: 10кОм немесе 100кОм номиналды қарсылық, ±1% төзімділік, -40°C және +125°C жұмыс және ±0,5°C жүйе дәлдігі. X-Meritan содан кейін нақты қолданбаға сәйкес сәйкес конфигурацияны бағалай алады.

X-Meritan электронды өндірушілер мен OEM жобалары үшін температураны анықтау талаптарын қолдайды, соның ішінде қолданбаға қатысты қарсылық, төзімділік, өлшемдер және өнімділік талаптары.

Жиі қойылатын сұрақтар

Қандай қарсылық мәндері бар?

Жалпы NTC қарсылық опцияларына 10кОм, 47кОм және 100кОм кіреді. Қол жетімді қарсылық мәні, төзімділік және B мәні таңдалған X-Meritan үлгісіне және қолданба талаптарына сәйкес расталуы керек.

NTC ±1°C немесе ±0,5°C дәлдікке қол жеткізе ала ма?

Соңғы температура дәлдігі қарсылық төзімділігіне, В мәніне төзімділікке, схема дизайнына, ADC рұқсатына, орнатуға және калибрлеуге байланысты. ±1°C немесе ±0,5°C жүйелік дәлдікті қажет ететін қолданбалар үшін X-Meritan тұтынушы талаптары негізінде сәйкес конфигурацияны бағалай алады.

Жұмыс температурасының диапазоны қандай?

Белгіленген жұмыс температурасының диапазоны -40°C пен +125°C аралығында, бұл сенсорды көптеген өнеркәсіптік, автомобильдік, аккумуляторлық, медициналық және тұрмыстық электроника қолданбалары үшін қолайлы етеді.

Температураның өзгеруіне сенсор қаншалықты жылдам жауап береді?

Әдеттегі термиялық жауап беру уақыты ≤3 секунд. Нақты жауап орнату әдісіне, жылу контактісіне, ауа ағынына және қоршаған ортаға байланысты өзгеруі мүмкін.

X-Meritan теңшелген NTC конфигурацияларын қамтамасыз ете ала ма?

Иә. OEM және жаппай жобалар үшін тұтынушылар қарсылық мәнін, төзімділікті, B мәнін, температура диапазонын, дәлдік мақсатын, өлшемдерді, қосылу әдісін және конфигурацияны бағалауға арналған басқа қолданба талаптарын көрсете алады.
