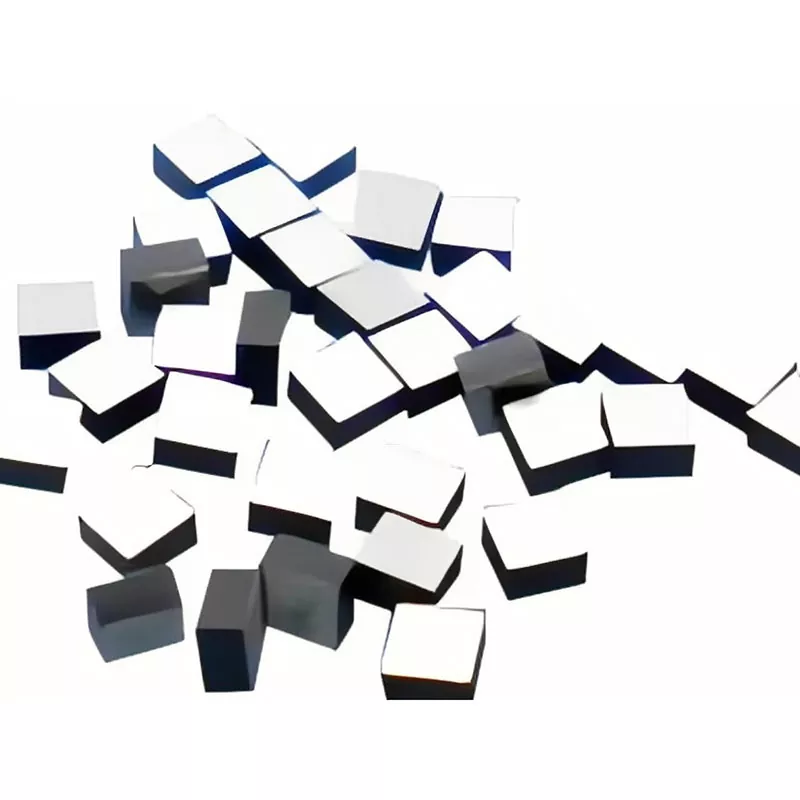

Батарея жинағына арналған NTC термисторы

Батарея жинағына арналған X-meritan NTC термисторы бұл литий-ионды батарея модульдері, энергия сақтау жүйелері (ESS) және өнеркәсіптік батареяларды басқару архитектуралары (BMS) үшін арнайы әзірленген, жоғары сезімтал, автокөлікке арналған температураны өлшеу сенсоры. Жылулық ағып кетудің алдын алу және батареяны зарядтау тиімділігін оңтайландыру үшін жасалған бұл ықшам термистор тікелей ұяшық пен модуль беттерінен жылдам, дәл температуралық кері байланысты қамтамасыз етеді.

Өнім ерекшеліктері

Жоғары температура сезімталдығы

Батарея жинағына арналған NTC термисторы температура өзгерістерін сезгіш материалының теріс температура коэффициенті арқылы анықтайды. Температура жоғарылаған сайын электр кедергісі төмендейді, бұл қосылған бақылау тізбегіне батарея температурасының өзгеруін анықтауға мүмкіндік береді.

Бірнеше қарсылық және B мәні опциялары

Батареяны басқарудың әртүрлі жүйелері әртүрлі қарсылық-температура қисықтарын пайдаланады. X-Meritan 3435K, 3950K және 4100K сияқты B мәндерімен бірге 10KΩ, 47KΩ және 100KΩ сияқты жиі қолданылатын R25 мәндерін қамтамасыз етеді. Қажетті R-T қисығына сәйкес реттелетін қарсылық пен B-мәнінің сипаттамаларын беруге болады.

Ықшам сезімталдық құрылымы

Сезімтал элементті батарея ұяшықтары мен модульдеріне немесе олардың жанында орнатуға жарамды конфигурацияларда орауға болады. Ықшам өлшемдер температура сенсорын бақыланатын жылу көзіне жақын орналастыруға көмектеседі, ол батарея жинағында айтарлықтай орын алмайды.

Икемді механикалық конфигурация

Қорғасын ұзындығы, корпус конфигурациясы, коннектордың орналасуы және басқа да механикалық сипаттамалар әртүрлі аккумуляторлық жинақ құрылымдары үшін теңшеуге болады. Бұл сенсор жинағына қол жетімді орнату орнына және электр интерфейсіне сәйкес келуге мүмкіндік береді.

Кең жұмыс температурасы диапазоны

Көрсетілген жұмыс температурасының диапазоны -40°C және +125°C батареяның жұмыс жағдайларының кең ауқымын қамтиды. Таңдалған бума және сенсорлық конфигурация қолданбаның нақты температура әсеріне сәйкес келуі керек.

Электрлік оқшаулау

Қорғасын сым мен корпус арасындағы оқшаулау кедергісі 100МΩ-ден жоғары. Бұл сенсор дұрыс орнатылған кезде сезгіш тізбегі мен қоршаған механикалық құрылым арасындағы электрлік оқшаулауды қамтамасыз етеді.

Өнім параметрлері

Орнату опциялары

Сенсорды орнату әдісі сенсор элементінің батарея температурасының өзгеруіне қаншалықты жылдам және дәл жауап беретініне әсер етеді.

Ұяшық деңгейін бақылау үшін батарея жинағына арналған NTC термисторын бақыланатын ұяшық жанындағы температураны өлшеу үшін тікелей ұяшық бетіне қарсы қоюға болады. Модуль деңгейіндегі бақылау үшін оны модуль құрылымының өкілдік орнында орналастыруға болады.

Орнату мәселелері мыналарды қамтиды:

1. Сезгіш элемент пен бақыланатын бет арасындағы байланыс

2. Жылу шығаратын ұяшықтарға қатысты датчик орны

3.Қорғасынды бағыттау және деформацияны жою

4. Электр оқшаулау

5. Қол жетімді орнату рұқсаты

6.Қосқыштың бағыты

7. Корпус өлшемдері

8. Бекіту немесе желімдеу әдісі

Батарея жинақтары үшін NTC таңдауы

Selecting the appropriate NTC Thermistor for Battery Pack requires matching its electrical characteristics with the BMS temperature-measurement circuit and its mechanical characteristics with the battery pack.

R25 Қарсылық

25°C температурадағы номиналды қарсылық BMS немесе зарядтау тізбегі күткен кедергі диапазонына сәйкес келуі керек. Жалпы мәндерге 10KΩ, 47KΩ және 100KΩ кіреді.

B-мәні

B-мәні температура өзгерген кезде термистордың кедергісі қалай өзгеретінін анықтайды. Таңдалған B-мәні температураны өлшеу алгоритмі талап ететін R-T қисығына сәйкес келуі керек.

Қарсылық және В мәніне төзімділік

Төзімділік термистордың нақты сипаттамалары мен номиналды R-T қисығы арасындағы айырмашылыққа әсер етеді. Қолданба сенсорлар арасында тұрақтырақ температураны өлшеуді қажет еткенде, қатаң рұқсаттарды қарастыруға болады.

Жұмыс температурасы

Датчиктің номиналды температура диапазоны оны орнату орнында күтілетін ең төменгі және ең жоғары температураны қамтуы керек.

Жылулық жауап

Жылулық уақыт тұрақтысы сенсордың қоршаған орта температурасының өзгеруіне қаншалықты жылдам жауап беретінін көрсетеді. Жылдам термиялық өзгерістерді қамтитын қолданбалар жауап беру уақытын бағалау кезінде сенсор массасын, орнату әдісін, байланыс жағдайларын және ауа ағынын ескеруі керек.

Механикалық конфигурация

Электр өткізгіштің ұзындығы, корпус өлшемі, қосқыш түрі және монтаждау әдісі қол жетімді батарея жинағы кеңістігі мен BMS сым құрылымына сәйкес көрсетілуі керек.

Теңшеу опциялары

X-Meritan батарея жүйесінің электрлік және механикалық талаптарына сәйкес батарея жинағына арналған NTC термисторын конфигурациялай алады.

Қолжетімді теңшеу аймақтарына мыналар кіреді: R25 кедергісі, B-мәні, Кедергілікке төзімділік, В-мәніне төзімділік, Қорғасын сымының ұзындығы, Сымның сипаттамасы, Корпус құрылымы, Сенсор өлшемдері, Коннектор конфигурациясы, Орнату әдісі және Қаптама талаптары.

Арнайы әзірлеу үшін батарея өндірушісі қажетті температура диапазонын, BMS кіріс сипаттамасын, R-T қисығын, орнату орнын, қолжетімді кеңістікті, кабель талаптарын және қосқыш конфигурациясын қамтамасыз ете алады.

Неліктен X-Meritan таңдау керек?

Толық жылу құрамдастарын сәйкестендіру

X-Meritan TEC модульдерін, температура реттегіштерін, термисторларды және тиісті жылу құрамдастарын қамтамасыз етіп, тұтынушыларға температураны бақылаудың әртүрлі талаптары үшін үйлесімді өнімдерді таңдауға көмектеседі.

Теңшелген өнім конфигурациясы

Біз әртүрлі жабдық конструкциялары мен орнату шарттарына сәйкес келетін электр параметрлерін, өлшемдерін, орау құрылымдарын және қосылу әдістерін теңшеуді қолдаймыз.

Өнімнің тұрақты консистенциясы

Бақыланатын өндіріс және өнімділік сынағы арқылы X-Meritan электрлік өнімділік, термиялық реакция және сезу дәлдігі сияқты негізгі параметрлерде тұрақтылықты сақтайды.

Интеграцияға техникалық қолдау көрсету

Біздің инженерлік команда өнімді жобалау кезінде даму қиындықтарын азайту үшін құрамдастарды таңдауға, параметрлерді сәйкестендіруге және жүйені біріктіруге көмектеседі.

Прототиптен өндіріске дейін икемді қолдау

X-Meritan әртүрлі жоба кезеңдері мен жеткізу талаптарын қанағаттандыру үшін үлгілерді тестілеуді, теңшелген әзірлеуді және көлемді өндірісті қолдайды.

Жиі қойылатын сұрақтар

Батарея жинағына арналған NTC термисторы батарея жинағында не істейді?

Ол температура өзгерістерін қарсылық өзгерістеріне түрлендіру арқылы батарея температурасын өлшейді. BMS немесе зарядтау тізбегі бұл кедергіні оқиды және оны температура мәніне түрлендіреді.

Қандай R25 кедергісін таңдау керек?

R25 мәні қарсылық кіріс диапазонына және BMS немесе зарядтағыштың температураны түрлендіру қисығына сәйкес келуі керек. Жалпы сипаттамаларға 10KΩ, 47KΩ және 100KΩ кіреді.

В-мәні нені білдіреді?

B-мәні термистор кедергісі мен температура арасындағы байланысты сипаттайды. Бұл өлшенген кедергіні температураға түрлендірудің маңызды параметрі.

Термисторды белгілі бір батарея жинағы үшін теңшеуге бола ма?

Иә. X-Meritan батарея дизайнына сәйкес қарсылықты, B мәнін, төзімділікті, қорғасын ұзындығын, корпусты, қосқышты және басқа механикалық конфигурацияларды реттей алады.

Бір батарея жинағы бірнеше термисторларды пайдалана ала ма?

Иә. Батарея архитектурасы бірнеше жерде температураны бақылауды қажет еткенде, бірнеше термисторларды әртүрлі ұяшықтарда немесе модульдерде орналастыруға болады. Саны мен орналасуын BMS және жылулық дизайнмен анықтау керек.

Жұмыс температурасының диапазоны қандай?

Белгіленген жұмыс температурасы диапазоны -40°C және +125°C. Нақты рұқсат етілген температураны таңдалған пакетке және орнату конфигурациясына сәйкес бағалау керек.
