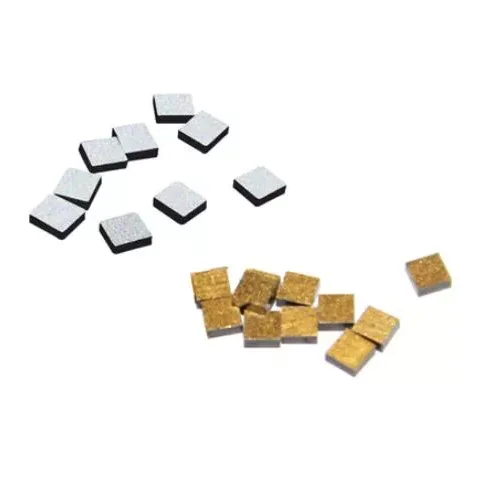

Төмен температура NTC

X-Meritan төмен температуралық NTC термисторлары белгілі қарсылық-температура реакциясы қажет болатын төмен температуралы және криогендік орталарда температураны анықтауға арналған. Сезімтал элемент металл оксидтерінің агломерацияланған композициясынан жасалған, кедергінің өзгеруі арқылы температураның өзгеруін анықтау үшін қажетті теріс температура коэффициентін қамтамасыз етеді.

Термисторды криогендік сұйықтық деңгейін анықтау, қозғалтқыш орамасының температурасын бақылау, жаңа энергетикалық жабдық, өнеркәсіптік автоматика және мамандандырылған зертханалық немесе медициналық жүйелерді қамтитын қолданбалар үшін конфигурациялауға болады. Қарсылық сипаттамалары, сенсор өлшемдері, инкапсуляция, қорғасын сымдары және басқа техникалық сипаттамалар жабдықтың талаптарына бейімделуі мүмкін.

Теріс температура коэффициенті принципі

NTC теріс температура коэффициентін білдіреді. Оның негізгі сипаттамасы электр кедергісі температураға кері өзгереді.

Төменгі температура → Жоғары қарсылық

Жоғары температура → Төменгі қарсылық

Қоршаған ортаның температурасы өзгерген кезде агломерацияланған металл-оксидті сезгіш материалдың кедергісі сәйкес өзгереді. Өлшеу тізбегі температураны осы кедергіні өлшеу және оны термистордың белгіленген кедергі-температура (R/T) сипаттамасымен салыстыру арқылы анықтайды.

Электрлік сипаттамалар

Термистордың электрлік мінез-құлқы оның қарсылық-температура қатынасымен және көрсетілген параметрлермен байланысты рұқсаттармен анықталады.

Нақты мәндер таңдалған конфигурация үшін қолданылатын өнім сипаттамасынан немесе сынақ деректерінен алынуы керек. Төмен температуралық қолданбалар үшін электрлік сипаттамалар тек 25°C қарсылық мәнінен емес, нақты сезу ауқымында бағалануы керек.

Криогендік сұйықтық деңгейін анықтау

Термисторды сұйық азот және сұйық оттегі сияқты криогендік ортада сұйықтық деңгейін анықтау үшін конфигурациялауға болады.

Анықтау принципі сезгіш элементтің айналасындағы жылулық жағдайдың өзгеруіне негізделген. Элемент сұйықпен жабылған және бумен әсер ету жағдайында өзгергенде, оның кедергісі сәйкес өзгереді. Өлшеу немесе басқару тізбегі сұйықтық деңгейінің сәйкес жағдайын анықтау үшін осы кедергінің өзгеруін пайдалана алады.

Бұл қолданба үшін сезу орнын, мақсатты температура диапазонын, R/T сипаттамасын, инкапсуляцияны және орнату әдісін бірге қарастыру қажет. Сондай-ақ конфигурацияны нақты орта мен жабдық құрылымымен, әсіресе криогендік сұйықтықтарды қамтитын қолданбалар үшін бағалау керек.

Мотор орамасының температурасын бақылау

Жұмыс кезінде температураның өзгеруін бақылау үшін термисторды қозғалтқыш орамаларына енгізуге болады.

Орамға жақын орнатылған NTC қорғаныс немесе басқару тізбегіне қосылуға болатын температураға тәуелді электр сигналын береді. Орам температурасының өзгеруі жүйеге қалыптан тыс жылу жағдайларын анықтауға және қажетті бақылауды немесе қорғаныс реакциясын бастауға мүмкіндік беретін сәйкес қарсылық өзгерістерін тудырады.

Мотор қолданбалары сенсор өлшемдерін, оқшаулау талаптарын, қорғасын сымының құрылысын, кедергі сипаттамаларын және орнату орнын мұқият қарастыруды талап етеді. Датчик қажетті электрлік оқшаулау мен қосылымды сақтай отырып, қол жетімді орама кеңістігіне сәйкес келуі керек.

Басқа қолдану аймақтары

Термисторды сонымен қатар процесті басқару, қорғау немесе жылуды басқару үшін төмен температуралық кері байланыс қажет болатын жабдыққа біріктіруге болады.

Қолданылатын салаларға жаңа энергетикалық жабдықтар, өнеркәсіптік автоматтандыру жүйелері, зертханалық жабдықтар, медициналық салқындату жүйелері және мамандандырылған салқындату модульдері жатады. Сәйкес конфигурация жұмыс температурасына, электр интерфейсіне, орнату шарттарына және қажетті сезу сипаттамаларына байланысты.

Өндіріс және сапаны қамтамасыз ету

X-Meritan материалды әзірлеуді, құрамдастарды өндіруді, құрастыруды, сынауды және жылуды басқару шешімдерін жобалауды қамтитын мүмкіндіктері бар жартылай өткізгішті жылуды басқаруда 10 жылдан астам тәжірибесі бар.

Оның өндірістік және сынау қондырғылары дәнекерлеу, қайта ағу, бөлу, кесу, тығыздау, емдеу және басып шығаруды қамтитын процестерді қолдайды. Термистор сапасын бағалау материалды тексеруді, элементтерді өндіруді, агломерацияны, инкапсуляцияны, электрлік сынауды, R/T сынауды, өлшемді тексеруді және қолданылатын өнім талаптарына сәйкес түпкілікті тексеруді қамтуы мүмкін.

Өндіріс пен тексерудің әдеттегі реттілігі:

Материалды дайындау → Элементтерді өндіру → Агломерация → Инкапсуляция → Электрлік сынақ → R/T сынағы → Қорытынды тексеру

Компанияның сапа менеджменті жүйесі ISO 9001:2015 стандартына сәйкес сертификатталған. RoHS және REACH сәйкестігі қолданылатын өнімдер мен конфигурациялар үшін қамтамасыз етілуі мүмкін.

Тұтынушының сызбалары мен үлгілері стандартты конфигурация мақсатты жабдықтың талаптарына сәйкес келмегенде әзірлеу сілтемелері ретінде де пайдаланылуы мүмкін. Үлгіні тексеру қажетті электрлік және механикалық сипаттамаларды растау үшін көлемді өндіруге дейін аяқталуы мүмкін.

Жиі қойылатын сұрақтар

NTC нені білдіреді?

NTC теріс температура коэффициентін білдіреді. NTC термисторының кедергісі температура жоғарылаған сайын төмендейді және температура төмендеген сайын артады. Бұл болжамды қатынас құрамдас бөлікті температураны өлшеу, бақылау және қорғау үшін пайдалануға мүмкіндік береді.

NTC-де R25 және B мәні нені көрсетеді?

R25 - 25°C температурада өлшенген номиналды кедергі, ал В мәні белгіленген температура диапазонындағы қарсылық-температура қатынасын сипаттайды. Екеуі де термисторды бағалау кезінде қолданылатын R/T сипаттамасымен бірге пайдаланылады.

ҰТҚ сұйық азот немесе сұйық оттегі деңгейін анықтау үшін қолданылуы мүмкін бе?

NTC қарсылық-температура сипаттамалары, орауыш, орнату орны және электр интерфейсі қолданбаға қолайлы болған кезде криогендік сұйықтық деңгейін анықтау үшін конфигурациялануы мүмкін. Соңғы конфигурация қажетті жұмыс температурасына, орта және жабдық жағдайларына сәйкес тексерілуі керек.

Төмен температуралық NTC қозғалтқыш орамдарына ендірілуі мүмкін бе?

Иә. Термисторды оның өлшемдері, оқшаулауы, қорғасын конфигурациясы, температура диапазоны және электр сипаттамалары қозғалтқыш құрылымымен үйлесімді болған кезде кірістірілген қозғалтқыш орамасының температурасын бақылау үшін жобалануы мүмкін.
