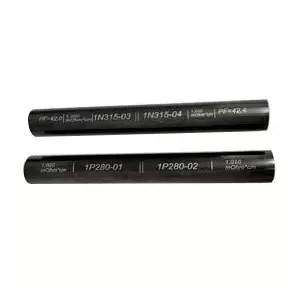

X-meritan manufactures Extruded Thermoelectric Materials based on Bi2Te3-Sb2Te3 solid solution materials for thermoelectric cooling elements, Peltier modules, and temperature control components.
Олар тығыз, ұсақ түйіршікті және текстуралы құрылымдарды алу үшін экструзия технологиясы арқылы өңделген Bi2Te3 негізіндегі жартылай өткізгіш материалдар.
Дәстүрлі балқыту негізіндегі дайындау әдістерімен салыстырғанда, экструзиямен өңдеу пластикалық деформация арқылы дәнді байланыстыруды жақсартады, термоэлектрлік қасиеттерді сақтай отырып, механикалық өңдеу өнімділігін арттырады.
Негізгі материалдық жүйелерге мыналар жатады:
● Bi2Te3-Sb2Te3 термоэлектрлік қорытпалар: Бөлме температурасына жақын жерде термоэлектрлік салқындату қолданбалары үшін қолданылады.
● N-типті термоэлектрлік материалдар: термоэлектрлік жұптарды құру үшін P-типті материалдармен біріктірілген.
● P-типті термоэлектрлік материалдар: TEC құрылымдарында қосымша электр сипаттамаларын қамтамасыз етеді.
Қолданбаларға мыналар кіреді:
● Термоэлектрлік салқындату элементтері: Peltier салқындату жүйелеріне арналған жартылай өткізгіш компоненттер.
● Peltier модульдері: термоэлектрлік элементтерге негізделген салқындату құрылғылары.
● Micro TEC компоненттері: Шағын жабдыққа арналған жұқа термоэлектрлік құрылымдар.
● Көп сатылы TEC құрылымдары: элементтің тұрақты өнімділігін қажет ететін қабатты салқындату құрылымдары.
● Температураны басқару құрылғылары: жылу реттеу жүйелеріне арналған құрамдас бөліктер.
|
Параметр |
Техникалық сипаттама |
|
Материалдық жүйе |
Bi2Te3-Sb2Te3 |
|
Материал түрі |
N-Type / P-Type термоэлектрлік материалдар |
|
Экструдталған құйма ұзындығы |
120 мм / 240 мм |
|
Экструдталған құйма диаметрі |
25 мм / 30 мм / 35 мм |
|
Электр өткізгіштік |
870–1430 Ом⁻¹см⁻¹ |
|
Материалдық құрылым |
Тығыз текстуралы құрылым |
|
Жұқа чиптерді өңдеу мүмкіндігі |
0,2 мм-ге дейін төмендейді |
Механикалық қасиеттер TEC өндірісі кезінде кесу, кесу, жіңішкеру және жинау процестеріне әсер етеді. Экструзияны өңдеу пластикалық деформация арқылы түйіршік аралық байланысты жақсартады және өңдеу кезінде құрылымдық ақауларды азайтады.
|
Механикалық қасиет |
N-типті материал |
P-түрінің материалы |
|
Қысу күші (МПа) |
54.0 |
66.0 |
|
Ығысу күші (МПа) |
16.0 |
21.0 |
|
Жас модулі (GPa) |
47.0 |
42.0 |
|
Пуассон қатынасы |
0.30 |
0.30 |
Материалдың беріктігі термоэлектрлік чиптерді қалыңдығы 0,2 мм-ге дейін өңдеуге мүмкіндік береді.
Негізгі сипаттамалар:
● Электр өткізгіштігі: 870–1430 Ом⁻¹см⁻¹.
● Материалдық құрылымы: Тығыз және біркелкі ішкі құрылым.
● Текстура бағдары: элемент консистенциясы үшін басқарылатын дән бағыты.
● Термоэлектрлік өнімділік параметрі: 25°C вакуум жағдайында 2,9 × 10⁻³ жетеді.
Дәстүрлі аймақтық балқыту материалдары термоэлектрлік өнімділікке қол жеткізе алады, бірақ кесу және жұқарту кезінде кесу сипаттамаларына байланысты шектеулер болуы мүмкін.
|
Салыстыру элементі |
Экструдталған Bi2Te3-Sb2Te3 материалдары |
Дәстүрлі аймақтық балқыту материалдары |
|
Ішкі құрылым |
Тығыз текстуралы құрылым |
Бағытты кристалдық құрылым |
|
Механикалық өңдеу |
Кесу және жұқарту кезінде жоғары қарсылық |
Бөлінумен байланысты ақауларға сезімтал |
|
Жұқа чипті өндіру |
0,2 мм жұқа TEC компоненттерін қолдайды |
Өте жұқа өңдеу үшін қиынырақ |
|
Материалдық консистенциясы |
Бақыланатын текстураның біркелкілігі |
Кристалл өсу жағдайларына байланысты |
|
Қолданбалар |
Micro TEC, көп сатылы TEC, дәл салқындату |
Кәдімгі TEC қолданбалары |
Термоэлектрлік салқындату құрылғылары теңдестірілген электрлік, жылулық және механикалық қасиеттерді қажет етеді.
Негізгі артықшылықтары:
Жіңішке чип мүмкіндігі: Механикалық беріктігі 0,2 мм-ге дейінгі термоэлектрлік чиптер үшін кесу және жұқарту процестерін қолдайды.
Құрылымдық біркелкілік: Текстуралы құрылымдар көп элементті және көп сатылы TEC конфигурацияларында қолданылатын термоэлектрлік элементтер арасындағы сәйкестікті жақсартады.
Материалдық құрылым: Жақсартылған дәнді біріктіру қайталанатын қыздыру және салқындату циклдары кезінде материалдың тұтастығын сақтауға көмектеседі.
Тығыз құрылым: Тығыздығы жоғары материал құрылымдары ықшам термоэлектрлік компоненттерге жарамды.
Оптикалық байланысты салқындату: Оптикалық қабылдағыш пен лазерлік температураны басқару жүйелеріндегі жұқа термоэлектрлік элементтер үшін қолданылады.
Қолданбалар:
● Оптикалық қабылдағышты салқындату: Оптикалық құрамдастардың температурасын бақылау.
● Лазерлік диодтың температурасын бақылау: Лазерлік құрылғыларға арналған термиялық реттеу.
● Талшықты байланыс модульдері: Шағын салқындату құрылымдары.
Көп қабатты салқындату құрылымдары: Бірнеше термоэлектрлік қабаттар тұрақты өнімділікті қажет ететін жерлерде қолданылады.
Қолданбалар:
● Біріктірілген термоэлектрлік құрылымдар: Көп қабатты TEC конфигурациялары.
● Дәлдігі жоғары температураны бақылау: жылу реттеу жүйелері.
● Шағын салқындату жүйелері: Шектеулі кеңістіктегі салқындату қолданбалары.
Үлкен диаметрлі экструдталған құймалар: үлкен термоэлектрлік салқындату компоненттері үшін пайдаланылады.
Қолданбалар:
● Өндірістік температураны бақылау жабдығы: Жергілікті жылуды басқару.
● Электрондық салқындату жүйелері: Жартылай өткізгішті термиялық бақылау.
● Жартылай өткізгіш жабдық: Дәл электронды салқындату.
Дәл салқындату компоненттері: Медициналық тоңазытқышта және зертханалық температураны бақылау жабдықтарында қолданылады.
Қолданбалар:
● Медициналық тоңазытқыш жүйелері
● Зертханалық температураны бақылау жабдығы
● Research Instruments
|
Материал түрі |
Негізгі сипаттамалары |
Қолданбалар |
|
Bi2Te3-Sb2Te3 |
Бөлме температурасына жақын термоэлектрлік өнімділік |
TEC модульдері, Peltier салқындату компоненттері |
|
N-түрі Bi2Te3 |
Электр өткізгіштік және механикалық беріктік |
Термоэлектрлік элементтер жұптары |
|
P-түрі Bi2Te3-Sb2Te3 |
Механикалық беріктік және термоэлектрлік сипаттамалар |
TEC салқындату құрылымдары |
X-meritan термоэлектрлік материалды дайындауды, экструзияны өңдеуді, элементтерді өңдеуді және құрастыру интеграциясын біріктіреді.
Өндірістік процестер:
● Материалды дайындау: Термоэлектрлік материал композицияларын дайындау.
● Экструзияны өңдеу: Тығыз текстуралы құрылымдардың қалыптасуы.
● Элементтерді өңдеу: Термоэлектрлік компоненттерді кесу және пішіндеу.
● Электр қосылымы: Дәнекерлеу және қосылымды өңдеу.
● Ассамблеяны біріктіру: термоэлектрлік құрылымдарды біріктіру.
● Өнімділікті тексеру: Өңделген құрамдастарды тексеру.

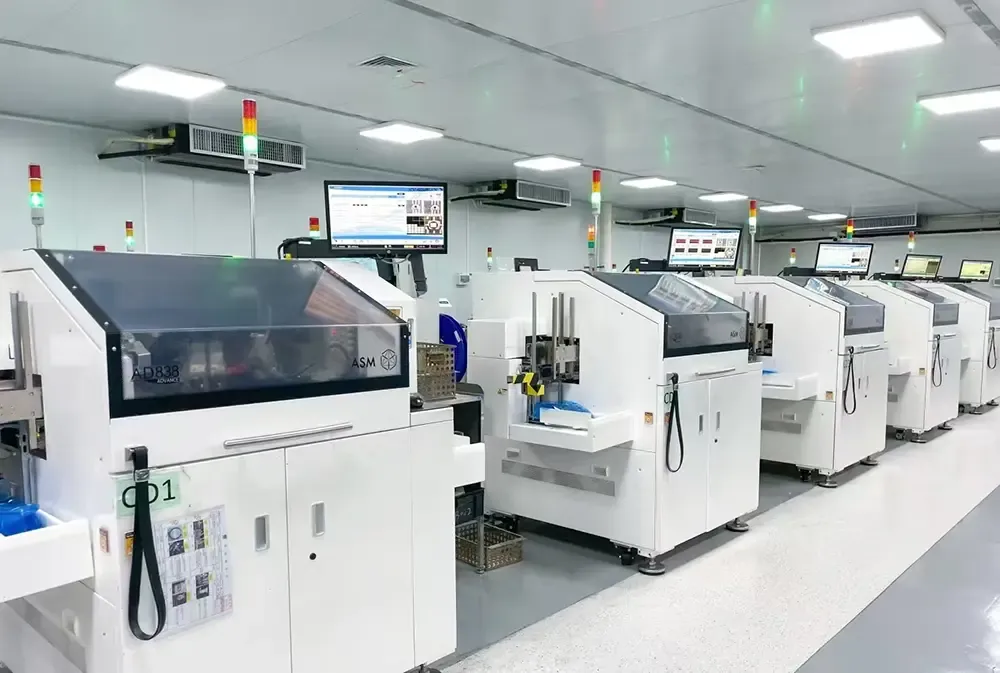

Өндірістік жабдықтар:
● Қалайы құю пеші
● Дірілдейтін бұралмалы қалып машинасы
● Дәнекерлеу машинасы
● Пеш
● Бөлгіш машина
● Автоматты пломбалау машинасы
● Кесу машинасы
● Қатығу машинасы
● Дәнекерлеу жабдығын қайта ағызыңыз
● Толық автоматты басып шығару машинасы
X-meritan экструдталған термоэлектрлік материалдар басқарылатын электрлік қасиеттері, тығыз құрылымды құрылымдары және TEC өндірісіне арналған механикалық сипаттамалары бар Bi2Te3-Sb2Te3 материалдарына негізделген.
Техникалық сипаттамаларға 870–1430 Ом⁻¹см⁻¹ электр өткізгіштік, 66 МПа дейін қысу беріктігі, экструдталған құйма өлшемдері ұзындығы 120 мм / 240 мм және диаметрі 25 мм / 30 мм / 35 мм және жұқа жоңқаларды өңдеу мүмкіндігі 02 мм-ге дейін кіреді.
Материалдар TEC өндірісі, Peltier модульдері, оптикалық байланысты салқындату, медициналық температураны бақылау және жартылай өткізгіш жылуды басқару қолданбалары үшін қолданылады.
