Сұйықтан сұйыққа дейінгі термоэлектрлік салқындатқыш жинақтар

Сұйықтықтан сұйыққа дейінгі термоэлектрлік салқындатқыш жинақтары ТЭК (термоэлектрлік салқындатқыш) Peltier әсерін пайдаланады, екі тәуелсіз сұйықтық ілмегі арқылы TEC-тің суық және ыстық ұштарымен жылу алмастырады, сұйық ортаны белсенді салқындату немесе жылытуға қол жеткізеді.

Егер сізге осындай компоненттер қажет болса, X-Meritan компаниясына хабарласыңыз; біз сізге теңшелген шешім дизайнын және техникалық қолдау қызметтерін ұсынамыз.

Негізгі құрамдас бөліктер

1. Термоэлектрлік салқындату чипі (TEC модулі): негізгі термоэлектрлік түрлендіру элементі. Тұрақты ток бергенде, жылу бір жағынан жұтылады, ал екінші жағынан бөлінеді.

2. Суық жағындағы сұйықтық блогы: мақсатты айналымдағы сұйықтық осы аймақ арқылы ағып, жылуды TEC суық жағына тасымалдайды, осылайша сұйықтықты салқындатады.

3. Ыстық жағындағы сұйықтық блогы: салқындатқыш су немесе салқындатқыш сұйықтық осы аймақ арқылы ағып, TEC ыстық жағында пайда болатын жылуды тасымалдайды, осылайша жүйе жылуын таратады.

4. Жылу өткізгіш орта және тығыздағыш құрылымы: тиімді жылу өткізгіштігін қамтамасыз етеді және сұйықтықтың ағып кетуіне жол бермейді.

Жұмыс барысы: Мақсатты сұйықтық → Суық жағындағы сұйықтық блогы арқылы ағып кетеді → Жылу TEC арқылы жұтылады → Ыстық жағы сұйық блогына беріледі → Салқындатқыш су жылуды алып кетеді.

Неліктен сұйықтықтан сұйықтыққа құрылымды пайдалану керек?

1. Жылу берудің жоғары тиімділігі және қуат тығыздығы

Сұйықтардың жылу өткізгіштігі ауаға қарағанда әлдеқайда жоғары: судың жылу өткізгіштігі ауадан 20 еседен астам, ал меншікті жылу сыйымдылығы ауадан 4 есе артық.

Жоғары жылу тасымалдағыш конвекция коэффициенті: сұйық салқындатқыш арқылы сұйықтық ағып жатқанда, ол өте жоғары жылу беру тиімділігіне қол жеткізеді, ТЭЦ ыстық және суық жағында төмен жылу кедергісін қамтамасыз етеді, шағын көлемде жоғары қуатты жылу алмасуға қол жеткізеді.

2. Микродеңгейдегі температураны бақылау

Сұйықтықтың біркелкі жылу беруі: сұйық орта сұйық салқындатқыштың ішіндегі микроарналарға тығыз жабысып, локализацияланған ыстық нүктелерді жояды.

Температураның тұрақтылығы: PID жетек тізбегі және жоғары дәлдіктегі температура сенсоры арқылы сұйықтықтан сұйықтыққа дейінгі жүйе айналымдағы сұйықтықтың шығыс температурасын ±0,01~0,1°C шегінде тұрақтандыра алады.

3. Өте тыныш және оқшауланған таза бөлме ортасы

Қоршаған ортаны оқшаулау: «Сұйықтықтан сұйықтыққа» жүйесі жылуды су құбырлары арқылы көрші бөлмедегі немесе сыртқа шығару үшін сумен салқындатылған негізгі айналым жүйесіне өткізіп, ауа ағынының нөлдік бұзылуына және нөлдік қайталама шаң ластануына қол жеткізе алады. Дірілсіз және аз шу: компоненттердің өзінде желдеткіштер сияқты қозғалатын механикалық бөліктер жоқ, бұл механикалық микро-дірілдердің пайда болу мүмкіндігін болдырмайды.

4. Жоғары температура шектеулерін жеңу

Сұйықтан сұйықтыққа жүйесі сыртқы, төмен температуралы зауыттық салқындатқыш су желісіне қосылу арқылы TEC ыстық бетінің температурасын мәжбүрлеп төмендете алады, осылайша жұмыс температурасының үлкен айырмашылығын сақтайды.

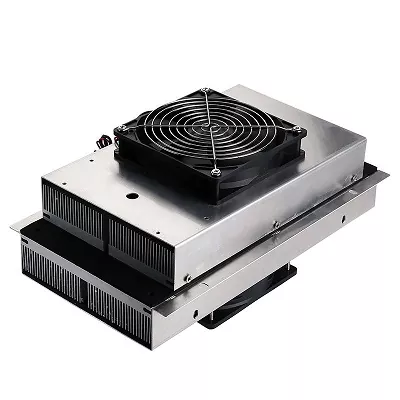

Сұйықтан сұйықтыққа қарсы. Дәстүрлі ауамен салқындатылған TEC

Өнім параметрлері

Қолдану сценарийлері

Сұйықтан сұйыққа дейінгі термоэлектрлік салқындатқыш жинақтары жоғары температура тұрақтылығы мен жылу алмасу тиімділігі қажет болатын өндірістік, медициналық және ғылыми зерттеу салаларында қолданылады:

● Медициналық және биоаналитикалық: қан анализаторларындағы, ПТР гендерін күшейту құралдары мен диализ жабдығындағы сұйықтық температурасын дәл бақылау.

● Жартылай өткізгішті және лазерлік жабдық: жоғары қуатты жартылай өткізгіш лазерлер мен литографиялық машиналардағы жергілікті сұйық салқындату тізбектерінің температурасын бақылау.

● Өнеркәсіптік аналитикалық құралдар: хроматографтар мен масс-спектрометрлердегі реагент пен үлгіні салқындату жүйелері.

● Жаңа энергетика және зертханалар: батареяны термиялық басқару сынағы және дәл химиялық реакция процестерінде температурамен басқарылатын сұйықтық айналымы.

X-Meritan техникалық қолдау қызметтері

1. Шешімді жобалау және бағалау

X-Meritan тұтынушының қолдану ортасына негізделген жылуды сіңіруді, жұмыс температурасының айырмашылығын және кернеу мен ток шектеулерін дәл есептейді.

Содан кейін біз ауаны салқындату, сұйық салқындату және жылу құбырын өткізуді қоса алғанда, жылуды басқару жүйесін жобалау бойынша жалпы ұсыныстарды береміз.

2. Тапсырылған орта даму

Біз тұтынушы ұсынған CAD сызбалары немесе физикалық үлгілер негізінде теңшелген құрылымдық және электрлік параметрлерді қолдаймыз. Біз әртүрлі керамикалық субстрат материалдары, біркелкі емес құрылымдар, арнайы сымдар және ылғалға төзімді тығыздау сияқты қосымша қызметтерді ұсынамыз.

3. Тегін прототиптеу және тестілеуді тексеру

Шешім расталғаннан кейін, жаппай өндіріс алдында біз жоғары дәлдіктегі үлгілерді жібереміз және тұтынушыларға суық/ыстық беттің жанасуының жылу кедергісін оңтайландыруға, орнату қысымын бақылауға және PWM жетек сигналдарын реттеуге бағыттаймыз.

4. Жаппай өндіріс сапасы және жеткізу кепілдігі

Зауытымыздың толық автоматтандырылған таңдау және орналастыру машиналарын, емдеу машиналарын, қайта ағынды дәнекерлеу машиналарын, қалайы құю пештерін және тығыздау машиналарын пайдалана отырып, біз партияның консистенциясын қамтамасыз етеміз.

Өнімдер өндіріс сапасы мәселелеріне байланысты стандарттарға сәйкес келмесе, X-Meritan толық өтемақы және ауыстыру қызметтерін қамтамасыз етуге уәде береді.

Жиі қойылатын сұрақтар

С: Сұйықтық ағынының жылдамдығы TEC салқындату өнімділігіне әсер ете ме?

A: Иә. Сұйықтық ағынының жылдамдығы суық және ыстық жақтағы жылу алмасу қабілетіне әсер етеді.

Егер ағын жылдамдығы тым төмен болса, жылу уақытында жойылмауы мүмкін; егер ағын жылдамдығы тым жоғары болса, сорғы қысымы мен жүйенің энергия тұтынуын бір уақытта ескеру қажет.

Сондықтан үлгіні таңдаған кезде ағынның жылдамдығы, кіріс температурасы, шығыс температурасы және жылу жүктемесі тұтастай бағалануы керек.

С: Ұзақ уақытқа созылған жұмыс сұйық салқындатқыш блоктарының ішінде масштабтауды немесе бітелуді тудырады ма?

A: Тазартылмаған ағын суды пайдалану микроарналардың ішінде қақтардың пайда болуына немесе биологиялық ластануға әкелуі мүмкін. Ионсыздандырылған суды немесе коррозия мен көгеру ингибиторының сәйкес мөлшері бар айналымдағы сұйықтықты пайдалану ұсынылады.

Жылу алмасу тиімділігінің төмендеуі орын алса, су тізбегін үнемі жуып, әлсіз қышқыл тазалау ерітіндісімен ұстауға болады.

С: Сұйықтан сұйыққа дейінгі термоэлектрлік салқындатқыш жинақтары қандай салқындатқышты пайдаланады?

A: Иондалған су немесе сулы этиленгликоль ерітіндісі ұсынылады. Маңызды ескертулер:

1. Әртүрлі металдарды араластырудан аулақ болыңыз: Сұйық салқындату тізбегінде әртүрлі металдарды араластыру электрохимиялық коррозияға әкелуі мүмкін.

2. Сұйықтықтың ағып кетуін болдырмаңыз: Салқындатқыш сұйықтықтардың көпшілігі өткізгіш болып табылады; салқындатқышты қосқанда немесе төгіп жатқанда әрқашан қуат көзінен ажыратыңыз.

3. Суық ұшты оқшаулау: Суық ұшты жылу алмастырғыштар конденсация қаупін азайту үшін оқшаулауды қажет етеді.
