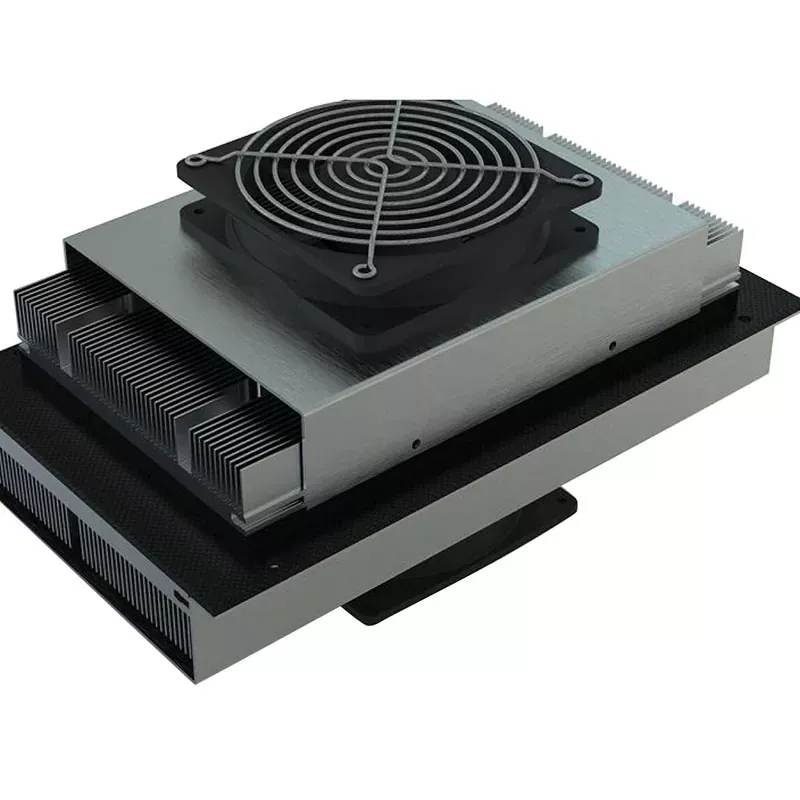

Ауадан ауаға термоэлектрлік салқындатқыш жинақтар

X-meritan ауадан ауаға термоэлектрлік салқындатқыш жинақтары  жинақы, жоғары интеграцияланған қатты күйдегі жылуды басқару шешімін ұсынады. Кәдімгі компрессорларды, хладагент желілерін және күрделі сұйықтық айналымы ілмектерін жою арқылы бұл жинақтар тиімді жылу алмасуды жеңілдету үшін тікелей ауа жағындағы жылу алмастырғыштарды және жоғары сенімді жартылай өткізгіш термоэлектрлік модульдерді пайдаланады, ағып кету қаупін болдырмай, жабдық құрылымын айтарлықтай жеңілдетеді.

X-meritan компаниясының тік интеграциялық мүмкіндіктерін пайдалана отырып, шикі термоэлектрлік материалдарды және жүйе деңгейіндегі жылулық дизайнға негізгі құрамдастарды әзірлеуді қамтиды - әрбір жинақ ұзақ мерзімді тұрақтылық пен жоғары сенімділікті қамтамасыз ету үшін 100% модульді тексеруден, айнымалы токқа төзімділік сынағынан және қатаң температура циклі стресс-тестілеуінен өтеді.

Өнім ерекшеліктері

Компрессорсыз қатты күйді салқындату

Ауадан ауаға термоэлектрлік салқындатқыш жинақтары тұрақты ток кірісі арқылы температура айырмашылығын жасау үшін жартылай өткізгіш термоэлектрлік модульдерді пайдаланады. Салқындату жүйесі компрессорды немесе әдеттегі хладагент тізбегін қажет етпейді.

Шағын жинақ құрылымы

Салқындату компоненттері бөлек тоңазытқыш қондырғысына сүйенбей, ықшам жинаққа біріктірілген. Бұл құрылым электронды жабдықтың, аспаптардың және жабық жүйелердің ішінде немесе айналасында қажетті орнату кеңістігін азайтуға көмектеседі.

Төмен механикалық бұзылу

Компрессор немесе басқа үлкен механикалық тоңазытқыш механизмі жоқ, жинақ жұмыс кезінде ең аз механикалық діріл тудырады.

Бір жинақта салқындату және жылыту

Термоэлектрлік модуль тұрақты токтың бағытын өзгерту арқылы салқындату мен қыздыру арасында ауыса алады. Осылайша, бір термиялық басқару жинағы негізгі екі жақты температураны бақылау үшін бөлек қыздыру элементін қоспай-ақ әртүрлі жұмыс жағдайларында температураны реттеуді қолдай алады.

Температураны дәл реттеу

Термоэлектрлік әсер электрлік кірістегі өзгерістерге тікелей жауап береді, жылу шығысын басқару жүйесі арқылы реттеуге мүмкіндік береді. Температуралық кері байланысы бар конфигурацияларды жабдық бақыланатын және қайталанатын температура жағдайларын қажет ететін жерлерде пайдалануға болады.

Сұйық салқындату тізбегі жоқ

Ауадан ауаға термоэлектрлік салқындатқыш жинақтары жылуды ауа жағындағы жылу алмастырғыштар арқылы тасымалдайды және сұйықтық айналымын қажет етпейді. Бұл салқындату құрылымынан салқындатқыш құбырларына, сорғыларға, резервуарларға және олармен байланысты сұйық контурлық қосылымдарға қажеттілікті жояды.

Кең жұмыс температурасы мүмкіндігі

Жинақтарды -40°C пен +85°C аралығындағы кең температура диапазонында жұмыс істейтін жабдық үшін конфигурациялауға болады. Құрамдас бөліктерді таңдау және құрастыру конфигурациясы қоршаған орта мен жабдықтың күтілетін жұмыс жағдайларына сәйкес келуі мүмкін.

Әртүрлі жабдық конструкциялары үшін конфигурацияланатын

X-Meritan жинақты қажетті салқындату сыйымдылығына, кернеуге, токқа, өлшемдерге, ауа ағынына, температураны бақылау дәлдігіне және орнату талаптарына сәйкес конфигурациялай алады. Бұл жылуды басқару блогын мақсатты жабдықтың механикалық және электрлік шектеулеріне сәйкестендіруге мүмкіндік береді.

Өнім параметрлері

Ауадан ауаға TEC және сұйықтық негізіндегі салқындату

Сұйық салқындату циклін қажет етпейтін қолданбалар үшін ауа жағындағы TEC конфигурациясы жүйе интеграциясын жеңілдетеді.

Сәйкес архитектура салқындату сыйымдылығына, жылу ағынына, қоршаған орта жағдайларына, қолжетімді кеңістікке, ауа ағынына және жабдық дизайнына байланысты.

Типтік жабдық қолданбалары

Электрондық қоршаулар және телекоммуникациялық жабдық

Ауадан ауаға термоэлектрлік салқындатқыш жинақтары сыртқы шкафтарда, байланыс жабдығында және электронды қоршауларда жиналған жылуды кетіре алады. Суық жағындағы ауа айналымы салқындатуды қоршауға таратады, ал ыстық жағы жиналған жылуды қоршаған ортаға жібереді.

Зертханалық және зерттеу құралдары

Тұрақты температураларды және төмен механикалық бұзылуды қажет ететін зертханалық жабдық үшін қатты күйдегі термоэлектрлік салқындату компрессордың дірілі мен салқындатқыштың айналымын болдырмайды. Құрастыруды аналитикалық және зерттеу құралдарының жылу талаптары бойынша конфигурациялауға болады.

Медициналық және диагностикалық жабдық

Диагностикалық және медициналық құралдардағы температураға сезімтал компоненттер бақыланатын жылу жағдайларын қажет етуі мүмкін. Ауа-ауа TEC конфигурациялары жабдыққа сұйықтық тізбегін енгізбестен локализацияланған салқындату немесе жылытуды қамтамасыз ете алады.

Жартылай өткізгішті және оптикалық жабдық

Жартылай өткізгішті өңдеу, сынау, лазерлік және оптикалық жабдықта өнімділігі температураға байланысты өзгеретін компоненттер болуы мүмкін. TEC негізіндегі ауа жағындағы жылуды басқаруды бақыланатын жылуды кетіру және температура тұрақтылығы қажет болған жағдайда пайдалануға болады.

Мамандандырылған өнеркәсіптік жабдықтар

Айнымалы орта жағдайларында жұмыс істейтін өнеркәсіптік басқару жүйелері, тексеру жабдықтары және басқа машиналар белгіленген жұмыс температурасын сақтай отырып, ішкі жылу жинақтауын басқару үшін жинақты пайдалана алады.

Өндіріс және сынау процесі

100% модульді тексеру

Әрбір ауадан ауаға термоэлектрлік салқындатқыш жинақтары модуль құрастыру алдында электр кедергісіне, жылу өткізгіштікке және Зеебек коэффициентіне сыналады. Модуль дайын салқындату жүйесіне кірмес бұрын тестілеу электрлік немесе жылулық ауытқуларды анықтайды.

Материалды тексеру

Термоэлектрлік жартылай өткізгіш материалдар тұрақты электрлік және жылулық қасиеттерге бағаланады. Ең жақсы көрсеткіштер материал мен модуль өнімділігін тексеру бөлігі ретінде пайдаланылады.

Дәнекерлеу қосылысының тұтастығы

Айнымалы ток кедергісін тексеру термоэлектрлік модульдің ішкі электрлік қосылымдарын тексеру үшін орындалады. Сынақ дәнекерлеу ақауларымен байланысты қалыптан тыс қарсылықты анықтауға арналған.

Модуль тұтастығын басқару

Ақаулы немесе белсенді емес термоэлектрлік модульдер біріктіру алдында тексеріледі. Сәтсіз модуль тиімсіз жылу жолын жасай алады және жинақта қол жетімді температура айырмашылығын азайтады.

Қорытынды құрастыру сынағы

Аяқталған жинақтар өнімділік пен стресстік тестілеуден өтеді, оның ішінде белгіленген жұмыс диапазондары бойынша температура айналымы. Сынақ температураның бірнеше рет өзгеруі кезінде аяқталған жинақтың механикалық және термиялық тұтастығын бағалайды.

Неліктен X-Meritan таңдау керек?

X-Meritan термоэлектрлік материалдар, негізгі құрамдастарды әзірлеу, жылуды басқару дизайны және жүйе деңгейін таңдау бойынша жұмыс істейді. Бұл тік мүмкіндік салқындату жинағын TEC материалы мен модуль деңгейінен ауа жағындағы жылу архитектурасына дейін бағалауға мүмкіндік береді.

Компания талшықты-оптикалық байланыс, өнеркәсіптік және медициналық жабдықтар, автомобиль электроникасы, тұрмыстық электроника және ғылыми-зерттеу мекемелеріндегі қолданбаларға қызмет көрсетеді. Оның техникалық ауқымы термоэлектрлік материалды әзірлеуді, құрамдастарды теңшеуді, жылуды тарату ерітіндісін жобалауды және таңдауды қолдауды қамтиды.

Жиі қойылатын сұрақтар

Ауа-ауа термоэлектрлік салқындатқыштар жинағы дегеніміз не?

Бұл жылуды бір ауа ағынынан екіншісіне тасымалдау үшін термоэлектрлік модульді пайдаланатын қатты күйдегі жылуды басқару жинағы. Жылу алмастырғыштар мен желдеткіштер суық және ыстық жағында қажетті ауа айналымын қамтамасыз етеді.

Ауадан ауаға термоэлектрлік салқындатқыш жинақтары салқындату мен жылытуды қамтамасыз ете ала ма?

Иә. Термоэлектрлік модуль бойынша тұрақты ток бағытын өзгерту жылу беру бағытын өзгертеді, бұл жинаққа салқындату немесе жылытуды қамтамасыз етеді.

Қажетті салқындату сыйымдылығын қалай таңдауға болады?

Жабдықтың үздіксіз және ең жоғары жылу жүктемесінен бастаңыз, содан кейін қоршаған орта температурасын, мақсатты температураны, ауа ағынын және қол жетімді ыстық жағындағы жылуды қабылдамау мүмкіндігін қарастырыңыз. Құрылымды таңдаған кезде бұл шарттарды бірге бағалау керек.

Өлшемдерді теңшеуге бола ма?

Иә. Өлшемдері, ауа ағынының конфигурациясы, орнату құрылымы, электр талаптары және басқа құрастыру сипаттамалары жабдықтың дизайнына сәйкес әзірленуі мүмкін.

TEC құрастыру бағасын алу үшін қандай ақпарат қажет?

Қажетті салқындату сыйымдылығын, қоршаған орта температурасын, мақсатты температураны, қолжетімді орнату кеңістігін, тұрақты ток көзін, ауа ағынының жағдайын, жұмыс ортасын және температураны бақылау талаптарын қамтамасыз етіңіз. Бұл параметрлер құрастыру конфигурациясын нақты қолданбаға қарсы бағалауға мүмкіндік береді.

Ауа-ауа TEC жинағы жоғары термиялық жүктемелерге жарамды ма?

Жарамдылық нақты жылу жүктемесіне, қоршаған орта температурасына, қажетті температура айырмашылығына, ауа ағынына және қол жетімді жылуды қабылдамауға байланысты. Әуе жағындағы TEC конфигурациясының практикалық сыйымдылығынан асатын қолданбалар жылуды басқарудың балама архитектураларымен салыстырғанда бағалануы керек.
