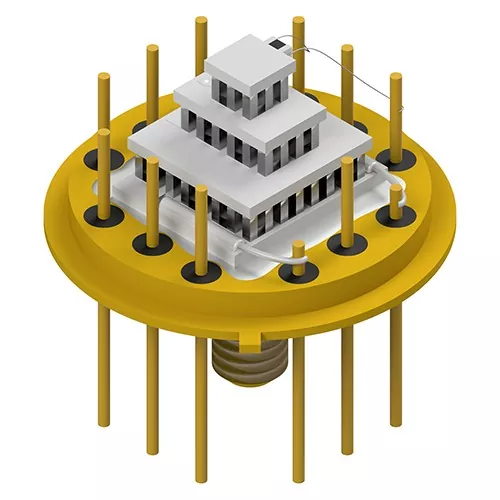

Пельтиер Ассамблеясы

Өндіруші ретінде, X-meritan Peltier жинағы модульдің суық жағы мен ыстық жағы арасында жылуды тасымалдау үшін жартылай өткізгіш термоэлектрлік технологияны пайдаланады.

Артықшылықтары

Ықшам біріктірілген құрылым

Peltier жинағы термоэлектрлік салқындату компоненттері мен жылуды тарату бөліктерін бір блокқа біріктіреді. Бұл құрылым бөлек салқындату компоненттерінің қажеттілігін азайтады және шектеулі жабдық кеңістігінде орнатуды жеңілдетеді.

Қатты күйдегі салқындату құрылымы

Құрастыру компрессор негізіндегі тоңазытқыш компоненттерінсіз жартылай өткізгіш термоэлектрлік салқындату технологиясы арқылы жұмыс істейді. Қатты күйдегі құрылым тоңазытқыштың механикалық қозғалысын болдырмайды және жұмыс дірілі мен шуды азайтады.

Тікелей жылу беру дизайны

Термоэлектрлік модуль жылуды суық жағы мен ыстық жағы арасында тікелей тасымалдайды. Бұл дизайн тұрақты жылу жағдайларын қажет ететін электрондық компоненттер үшін жергілікті температураны бақылауға мүмкіндік береді.

Біріктірілген жылуды тарату жүйесі

Суық жағы мақсатты аймақтан жылуды жинау үшін алюминий немесе мыс жылу тасымалдағыш блоктарын пайдаланады. Ыстық жағы тасымалданатын жылуды шығару және жинақтың жылу тепе-теңдігін сақтау үшін алюминий радиаторы мен желдеткішті біріктіреді.

Икемді құрылымдық конфигурация

Құрастыру құрылымын орнату талаптарына, соның ішінде өлшемдерге, TEC конфигурациясына және қосылым интерфейстеріне сәйкес реттеуге болады.

Негізгі құрамдас бөліктер

Peltier жинағының өнімділігі жартылай өткізгішті салқындату элементтері, жылу тасымалдағыш материалдар және механикалық құрылымдар арасындағы үйлестіруге байланысты.

Термоэлектрлік салқындату чипі

Термоэлектрлік салқындату чипі жылу алмасуға жауап беретін негізгі компонент болып табылады. Жартылай өткізгіш материалдар арқылы электр тогы өткенде, жылу бір жағынан жұтылып, қарама-қарсы жағынан бөлініп, салқындату әсерін тудырады.

Керамикалық субстрат

Керамикалық субстраттар термоэлектрлік элементтерді электрлік оқшаулауды және механикалық қолдауды қамтамасыз етеді. Олар сондай-ақ жартылай өткізгіш микросхема мен сыртқы компоненттер арасындағы жылу беру жолының бөлігі ретінде әрекет етеді.

Термиялық интерфейс материалы

Жоғары жылу өткізгіштікке ие силикон майы жылу өткізгіштігін жақсарту және беткі саңылаулардан туындаған жылу беру жоғалуын азайту үшін жанасу беттері арасында қолданылады.

Суық жағындағы жылу тасымалдағыш блогы

Суық жағы салқындатылған компоненттен термоэлектрлік модульге жылу беру үшін алюминий немесе мыс блоктарын пайдаланады.

Ыстық жағындағы жылуды тарату құрылымы

Ыстық жағы суық жақтан тасымалданатын жылуды және жұмыс кезінде пайда болатын жылуды кетіру үшін алюминий радиаторы мен желдеткішті біріктіреді.

Механикалық бекіту құрылымы

Өнеркәсіптік бұрандалар немесе эпоксидті шайырлар жұмыс кезінде құрастыру тұрақтылығын сақтай отырып, ішкі және сыртқы компоненттерді бекіту үшін қолданылады.

Қолданбалар

Ықшам құрылымы мен жартылай өткізгіш негізіндегі салқындату әдісінің арқасында X-meritan Peltier жинағы локализацияланған температураны реттеуді және бақыланатын жылу беруді қажет ететін жабдық үшін жарамды.

Өндіріс процесі және сапаны бақылау

X-meritan өндірісі термоэлектрлік материалдарды әзірлеуді, TEC компоненттерін өңдеуді және құрастыру интеграциясын қамтиды.

Өндіріс жабдығы: Қалайы құю пеші, діріл бұралмалы қалып машинасы, дәнекерлеу машинасы, пеш, сия бүріккіш принтер, дәнекерлеу үтікі, үлестіргіш машина, автоматты тығыздағыш машина, кесу машинасы, қатаю машинасы, қайта ағынды дәнекерлеу жабдығы және толық автоматты басып шығару машинасы.

Құрастыруды тексеру

Термоэлектрлік чипті орналастыру: чиптің орналасуын және құрастыру дәлдігін тексеріңіз.

Керамикалық субстраттың қосылуы: керамикалық негіздердің және термоэлектрлік компоненттердің арасындағы байланыс күйін тексеріңіз.

Дәнекерлеу қосылымы: Дәнекерлеу қосылыстарының электрлік және механикалық тұрақтылығын тексеріңіз.

Термиялық интерфейсті қолдану: Термиялық майдың жабылуын және жанасу бетінің күйін растаңыз.

Механикалық құрылымның тұрақтылығы: Бекіту күшін және жалпы жинақ тұтастығын тексеріңіз.

Қорытынды өнімділікті тексеру

Электр қосылымының күйі: электр қосылымының күйін тексеріңіз.

Құрылымдық сәйкестік: Компоненттің туралануын және құрастыру жағдайын тексеріңіз.

Жылу тасымалдау жолының жағдайы: Жылу өткізгіштік жолының тұтастығын тексеріңіз.

Салқындату және жылуды бөлу жұмысы: салқындату функциясы мен жылуды тарату жұмысын растаңыз.

Жиі қойылатын техникалық сұрақтар

Peltier жинағын қалай орнатуға болады?

Орнату алдында жанасу бетінің тегіс және таза екеніне көз жеткізіңіз. Термиялық майды модуль мен жанасу беті арасына біркелкі жағыңыз. Керамикалық негізге шамадан тыс кернеуді болдырмау үшін бекіту бұрандаларын біркелкі бұраңыз.

Ыстық жағында жылуды тарату үшін жеткілікті орын болуы керек. Нашар термиялық байланыс немесе жеткіліксіз жылу шығару мүмкіндігі салқындату өнімділігін төмендетуі мүмкін.

Қай жағы ыстық, қайсысы суық?

Суық жағы мақсатты құрамдас бөліктен жылуды сіңіреді, ал ыстық жағы жылу қабылдағыш пен желдеткіш арқылы жылуды шығарады.

Орнату кезінде:

● Суық жағы салқындатуды қажет ететін құрамдас бөлікке қосылады.

● Ыстық жағы жылуды тарату құрылымына қосылады.

● Раковинаның айналасындағы ауа ағыны кедергісіз болуы керек.

Маған қандай қуат көзі қажет?

Қуат көзі таңдалған термоэлектрлік салқындату модулінің электрлік сипаттамаларына сәйкес болуы керек.

Ұсынылатын ойлар:

● Тұрақты тұрақты ток көзін пайдаланыңыз.

● Кернеу мен ток талаптарын TEC модулінің сипаттамасымен сәйкестендіріңіз.

● Салқындату жұмысына әсер етуі мүмкін тұрақсыз қуат жағдайларын болдырмаңыз.

Неліктен менің ыстық жағым жүйені салқындатпайды?

Жалпы себептерге мыналар жатады:

● Жылу қабылдағыштың сыйымдылығы жеткіліксіз

● Жылу тасымалдағыш беттер арасындағы байланыс нашар

● Термиялық майдың біркелкі емес қолданылуы

● Шаң жылуды тарататын бетті бітеп тастайды

● Салқындату құрылымын дұрыс орнатпау

Ыстық жағы берілетін жылуды үздіксіз босатуы керек. Жылудың жиналуы салқындату әсерін төмендетуі мүмкін.

Неліктен X-merita таңдау керек?

X-meritan термоэлектрлік материалдарды, TEC компоненттерін және біріктірілген жылу жинақтарын қамтитын өндіріс мүмкіндіктеріне ие. Өндіріс жүйесі термоэлектрлік материалды әзірлеуден бастап Peltier Assembly интеграциясына дейінгі толық процесті қолдайды.

Негізгі өндірістік мүмкіндіктерге мыналар жатады:

● Термоэлектрлік материалдарды әзірлеу: TEC құрамдас қолданбалары үшін термоэлектрлік материалдарды әзірлеу және өңдеу.

● Толық құрастыру өндірісі: Термоэлектрлік чиптерді, керамикалық негіздерді, жылу интерфейс материалдарын, жылу тасымалдағыш блоктарды, жылу қабылдағыштарды және желдеткіштерді дайын салқындатқыш жинақтарға біріктіріңіз.

● Үйдегі өңдеу жабдығы: Өндіріс желілері қалайы құю пештерімен, дірілдеткіш қалыптар машиналарымен, дәнекерлеу машиналарымен, тарату машиналарымен, автоматты тығыздағыштармен, қайта ағынды дәнекерлеу жабдықтарымен және басқа құрастыру жабдықтарымен жабдықталған.

● Көп сатылы сапаны тексеру: чипті орналастыру, керамикалық негізді байланыстыру, дәнекерлеу қосылымдары, жылу интерфейсін қолдану және соңғы құрастыру жағдайын тексеру сияқты негізгі процестерді басқарыңыз.

● Жылу құрылымын жобалау мүмкіндігі: Жабдықты біріктірудің әртүрлі талаптарына сәйкес жылу тасымалдау және жылуды тарату құрылымдарын әзірлеу.

X-meritan өндірісінің тәжірибесі талшықты-оптикалық байланыс, өнеркәсіптік медициналық жабдықтар, ақылды автомобиль электроникасы, тұрмыстық электроника және жартылай өткізгішті салқындату мен температураны бақылауды қажет ететін зерттеу құралдарындағы қолданбаларды қамтиды.
