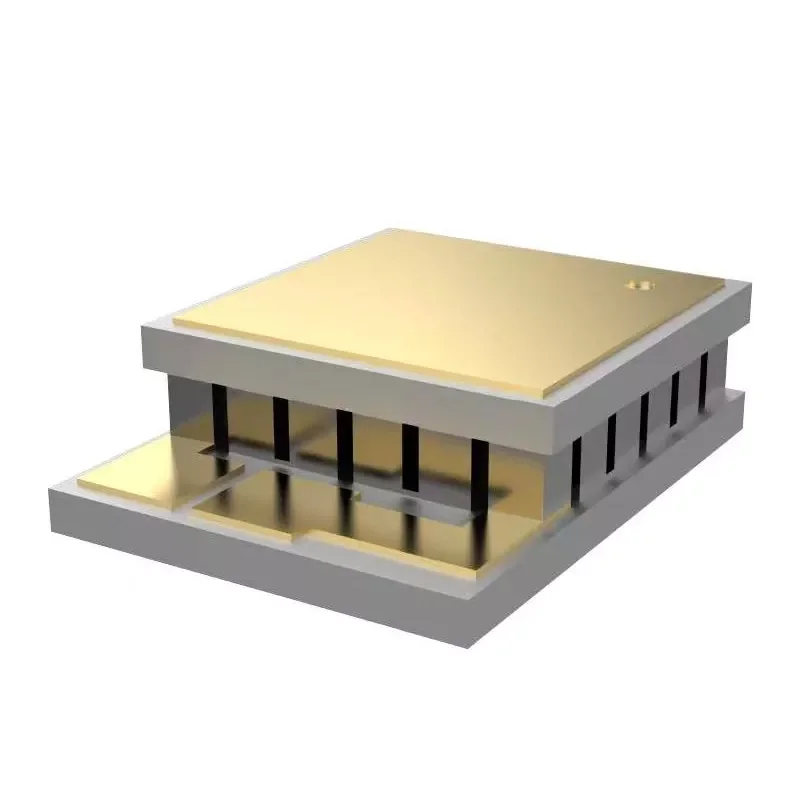

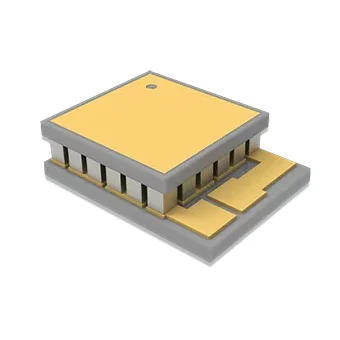

Оптоэлектроникаға арналған микро термоэлектрлік салқындатқыштар

X-Meritan термоэлектрлік материалдарды әзірлеу, термоэлектрлік салқындатқыш (TEC) компоненттерін өндіру және термиялық ерітінділерді жобалау мүмкіндіктерін қамтиды. Оптоэлектронды құрылғыларға арналған бұл микро термоэлектрлік салқындатқыштар белсенді салқындату немесе жылыту үшін Peltier әсерін пайдаланады, бұл компрессорларға, салқындатқыш агенттерге немесе қозғалатын механикалық бөліктерге қажеттілікті жояды. Олар лазерлік диодтар, оптикалық байланыс құрылғылары, фотодетекторлар, лидар модульдері және басқа да ықшам оптоэлектрондық компоненттер сияқты температураға сезімтал компоненттерге жарамды.

Ерекше өзгешеліктері:

●  Кеңістігі шектеулі оптоэлектронды және дәл электронды қаптамаға жарамды шағын дизайн.

●  Температураның ауытқуының құрылғы жұмысына әсерін азайтуға көмектесетін дәл температура бақылауын қолдайды.

●  Қатты күйдегі салқындату құрылымы, қозғалатын бөліктері жоқ, тұрақты және сенімді ұзақ мерзімді жұмысты қамтамасыз етеді.

●  Жоғары температура мүмкіндігі: жоғары қоршаған орта температурасы кезінде тұрақты температураны бақылауды қажет ететін қолданбалар үшін қолайлы.

●  Діріл немесе механикалық шу жоқ: қатты күйдегі құрылым дәл оптикалық жүйелер мен сезімтал өлшеу жабдығы үшін жарамды.

●  RoHS үйлесімді, әлемдік нарық жобаларында қолдануды жеңілдетеді.

Қолдану сценарийлері:

●  Оптикалық байланыс құрылғылары үшін температураны бақылау, әсіресе лазерлік диодтар, DFB, EML және TOSA/ROSA үшін перифериялық температураны бақылау.

●  LiDAR таратқыштары мен қабылдағыштарының температурасын тұрақтандыру.

●  Медициналық сынақ жабдығындағы жарық көздері және сенсорлық қондырғылар.

●  Дәл оптикалық сынақ стендтері және зертханалық калибрлеу платформалары.

●  Шағын өлшемді, төмен дірілді және жылдам жауапты қажет ететін қаптама қолданбалары.

Техникалық сипаттамалар және теңшеу

Таңдау критерийлері

Оптоэлектроника үшін микро термоэлектрлік салқындатқыштарды таңдағанда, келесі параметрлерді ескеріңіз:

Өлшемдері: Құрылғы негізіне және орнату камерасына қарай теңшелген

Қалыңдық: Термиялық кедергі, қысу күші және құрастыру кеңістігі теңестірілуі керек

Максималды жұмыс тогы: жетектің қуат көзі мен температураны бақылау стратегиясына сәйкес келуі керек

Максималды температура айырмашылығы (Delta Tmax): Ыстық жақтағы жылу қабылдағыш жағдайларына байланысты

Жылу сорғысының сыйымдылығы (Qmax): қанша жылуды кетіруге болатынын анықтайды

Қарсылық және кернеу: Драйвердің жоғалуына және басқару дәлдігіне әсер етеді

Баптау кезінде біз растаймыз:

Жылу көзінің өлшемдері: лазерлік чип, TO пакеті, микросенсор немесе біріктірілген оптоэлектрондық модуль.

Интерфейс материалдары: никельмен қаптау, дәнекерлеу үйлесімділігі немесе металлизацияға арналған арнайы талаптар.

Жұмыс температурасының диапазоны: Бөлме температурасын тұрақтандыру, төмен температурада жұмыс немесе жоғары температура компенсациясы.

Құрылымдық талаптар: Ультра жұқа құрылыс, жоғары жылу сорғысының тығыздығы немесе басқа кеңістік шектеулері.

Техникалық сипаттамалар

Неліктен X-Meritan таңдау керек?

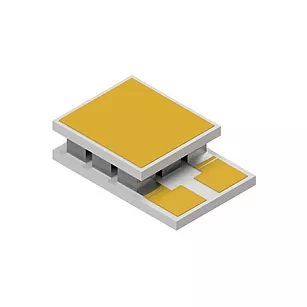

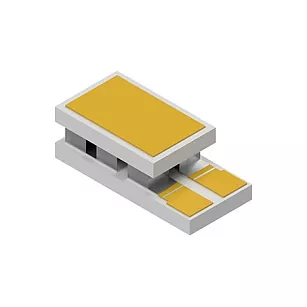

Миниатюралық TEC дизайны: Минималды қалыңдығы 0,65 мм болатын 1,5 × 1,1 мм-ге дейінгі шағын TEC-тер.

Жылу сорғысының жоғары тығыздығы: Шамамен 43 Вт/см² дейін, ықшам, жоғары жылу ағыны бар қолданбалар үшін жарамды.

Термоэлектрлік материалды сараптау: Үйдегі термоэлектрлік материалды әзірлеу оңтайландырылған TEC өнімділігін және қолданбаға арналған арнайы конструкцияларды қолдайды.

Теңшелетін TEC шешімдері: Қолданба талаптарына негізделген теңшелген өлшемдер, электр сипаттамалары, материал конфигурациясы, металлизация және қосылым құрылымдары.

Прототиптен өндіріске дейін: Термиялық дизайн мен прототипті әзірлеуден сынақтан өткізуге және көлемді өндіріске дейін қолдау.

Жиі қойылатын сұрақтар

Неліктен бұл өнім стандартты жылу қабылдағыштарға қарағанда оптоэлектронды құрылғыларға қолайлы?

Стандартты радиаторлар тек пассивті салқындатуды қамтамасыз етеді, сондықтан құрылғы температурасы қоршаған орта температурасының өзгеруіне байланысты өзгереді. Микротермоэлектрлік салқындатқыштар, керісінше, температураны белсенді түрде басқарады, жұмыс температурасын мақсатты диапазонға қайтарады, бұл оларды температура ауытқуына сезімтал оптоэлектронды жүйелер үшін өте қолайлы етеді.

Лазерлік диод жобаларында нені басымдыққа алу керек?

Фокус тек салқындатқыш пластинаның өзінде емес, бүкіл жылу жолында болуы керек: жылу көзінің контактісі, интерфейс материалдары, радиатордың дизайны және жетек тоғының дұрыс сәйкестігі.

X-Meritan термоэлектрлік салқындатқыштың (TEC) өлшемін реттей ала ма?

Иә. X-Meritan инженерлік сызбалар, үлгілер немесе қолданба спецификациялары негізінде реттелетін өлшемдер мен конфигурацияларды бағалай алады. Теңшеу өлшемдерді, электр сипаттамаларын, P/N материалының конфигурациясын, қосылым құрылымын және интерфейс талаптарын қамтиды.
