LiDAR үшін микро термоэлектрлік салқындатқыштар

LiDAR үшін шағын термоэлектрлік салқындатқыштар ішіндегі лазер таратқышы жұмыс кезінде жылу шығарады, ал қоршаған орта температурасы әртүрлі жұмыс орталары арасында айтарлықтай өзгеруі мүмкін. Егер лазер температурасы қажетті жұмыс ауқымынан асып кетсе, оптикалық құрылғы қажетті жұмыс жағдайын сақтай алмауы мүмкін.

Жылуды температураға сезімтал компоненттен белсенді түрде айдау үшін Micro-TEC құрылғысын лазерлік модульге тікелей орнатуға болады. Пассивті жылу қабылдағыштан айырмашылығы, ол тек табиғи немесе мәжбүрлі жылу диссипациясына сүйенбейді.

Ықшам LiDAR жинақтары үшін негізгі қолдану мәні жергілікті температураны бақылау болып табылады. Салқындатқышты компрессорды, хладагент тізбегін немесе қозғалатын механикалық құрамдастарды қажет етпестен лазер көзіне жақын орналастыруға болады.

Негізгі техникалық сипаттамалар

Нақты салқындату сыйымдылығы, ток, кернеу, өлшемдер және жылу өнімділігі таңдалған Micro-TEC конфигурациясына және LiDAR компонентінің жылу жүктемесіне байланысты.

Кеңістікпен шектелген LiDAR модульдері үшін шағын өлшем

LiDAR үшін микро термоэлектрлік салқындатқыштардың ішкі кеңістігі шектеулі, себебі лазер, детектор, оптикалық компоненттер, электронды схемалар және жылуды тарату құрылымдары бір жинаққа біріктірілген.

Біздің Micro-TEC құрылғыларын бірнеше миллиметрге дейінгі микро өлшемді конфигурацияларда жасауға болады. Бұл салқындатқышты бөлек салқындату жүйесі ретінде орын алудың орнына лазерге немесе басқа ыстыққа сезімтал компонентке жақын орналастыруға мүмкіндік береді.

Реттелетін LiDAR жинақтары үшін өнімнің өлшемдерін қол жетімді орнату кеңістігіне, құрамдас орынға, орнату құрылымына және электр интерфейсіне сәйкес бағалауға болады.

Қуат тұтынуы 1 Вт-тан аз

Micro-TEC көлік құралына LiDAR немесе басқа ықшам электронды жүйеге біріктірілген кезде қуатты тұтыну маңызды дизайн параметрі болып табылады.

Біздің шағын термоэлектрлік салқындатқыштар тиісті конфигурацияларда 1 ватттан аз жұмыс істей алады. Нақты қуат қажеттілігі таңдалған өнім дизайнына және бақылауды қажет ететін жылу жүктемесіне байланысты.

Инженерлік бағалау үшін тұтынушылар мақсатты салқындату температурасын, жылу жүктемесін, қол жетімді кернеуді және орнату өлшемдерін қамтамасыз етуі керек, осылайша сәйкес Micro-TEC конфигурациясын таңдауға болады.

Хладагентсіз қатты күйдегі салқындату

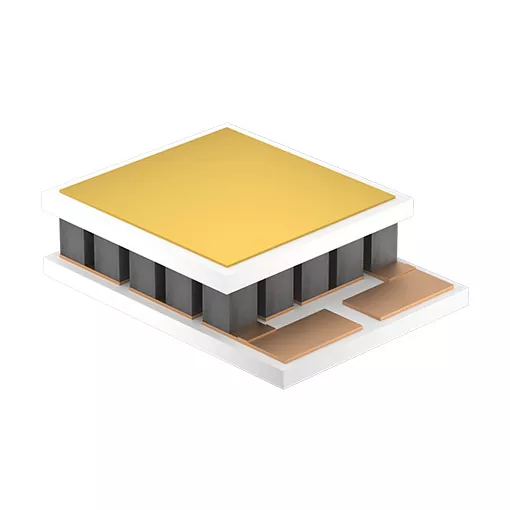

LiDAR үшін микро термоэлектрлік салқындатқыштар электр тогы қолданылған кезде жылуды тасымалдау үшін керамикалық субстраттар арасында жартылай өткізгіш термоэлектрлік материалдарды пайдаланады.

Компонентте бар:

● Компрессор жоқ

● Хладагент жоқ

● Механикалық қозғалатын бөлшектер жоқ

● Қатты күйдегі жинақы құрылыс

● Тікелей электрлік басқару

Бұл құрылым салқындату компонентін лазерге жақын орнату және шектеулі механикалық кеңістікке біріктіру қажет LiDAR модульдері үшін пайдалы.

Лазерлік температураны бақылауға арналған белсенді жылу айдау

Micro-TEC бүкіл LiDAR корпусының температурасын төмендетпей, мақсатты құрамдастың температурасын бақылау үшін қолданылады.

Электр қуатын бергенде, жылу суық жақтан ыстық жаққа ауысады. Суық жағы лазердің немесе басқа температураға сезімтал компоненттің жанында орналастырылған, ал ыстық жағы тиімді жылуды тарату жолына қосылуы керек.

Сондықтан термиялық дизайн Micro-TEC екі жағын да ескеруі керек:

Мақсатты құрамдас → Micro-TEC суық жағы → Micro-TEC ыстық жағы → LiDAR жылуды тарату құрылымы

Ыстық жағы берілген жылуды тиімді түрде жоя алмаса, бүкіл жүйенің салқындату өнімділігі төмендейді.

LiDAR жинағы үшін тақырыбы бар Micro-TEC

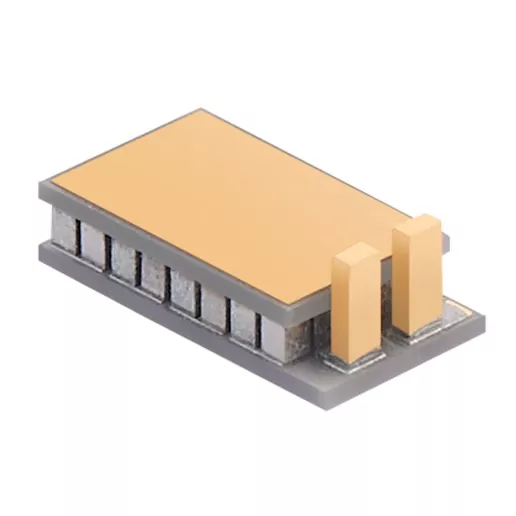

Анықталған механикалық интерфейсті қажет ететін LiDAR конструкциялары үшін біз микро термоэлектрлік салқындатқыштарды тақырыптармен қамтамасыз ете аламыз.

Тақырып конфигурациясын келесіге сәйкес бағалауға болады:

● Қолжетімді орнату кеңістігі

● Орнату құрылымы

● Компонент орны

● Электр қосылымы

● Құрастыру талаптары

Стандартты емес құрылымдар үшін тұтынушылар бар үлгіні немесе инженерлік сызбаны ұсына алады. Біз үлгіні өндіру алдында құрылымды бағалаймыз.

Жеке микротермоэлектрлік салқындатқыштар

Стандартты Micro-TEC нақты LiDAR модулінің өлшемдеріне немесе жылу талаптарына сәйкес келмеуі мүмкін. Біз тұтынушы үлгілеріне немесе сызбаларына негізделген теңшелген өнімдерді қолдаймыз.

Баптау процесі мыналарды қамтуы мүмкін:

Өлшемдер → Электрлік параметрлер → Монтаж құрылымы → Тақырып конфигурациясы → Жылу талаптары

Жаппай өндіріс алдында үлгілер тапсырыс берушінің растауы үшін шығарылады. Бұл Micro-TEC-ті өндіріс көлемі шығарылғанға дейін нақты LiDAR жинағымен салыстыруға мүмкіндік береді.

Micro-TEC таңдау үшін қажетті ақпарат

Жаңа LiDAR салқындату жобасы үшін тұтынушылар келесі ақпаратты бере алады:

Кейбір параметрлер әлі қол жетімді болмаса, техникалық бағалаудың бастапқы нүктесі ретінде бар Micro-TEC үлгісі немесе LiDAR құрастыру сызбасын пайдалануға болады.

Орнату және жылу интерфейсі

Micro-TEC және лазерлік модуль арасындағы жылу интерфейсі жылу алмасуға тікелей әсер етеді.

Суық жағы мақсатты құрамдас бөлікпен жеткілікті байланыста болуы керек және құрастыру дизайны талап етілсе, сәйкес жылу интерфейс материалын (TIM) пайдалануы мүмкін.

Ыстық жағы тиімді жылуды тарату жолын қажет етеді. Жылу қабылдағыш, корпус немесе басқа салқындату құрылымы Micro-TEC тасымалдайтын жылуды кетіру үшін жобалануы керек.

Micro-TEC де оның белгіленген электрлік параметрлері шегінде жұмыс істеуі керек. Максималды IMAX тогын асырмау керек, себебі шамадан тыс ток термоэлектрлік жартылай өткізгіштің өткелін зақымдауы мүмкін.

Өндірістік қабілеттілік

X-Meritan микро термоэлектрлік салқындатқыштарды шығарады, сонымен қатар жоғары ағындағы термоэлектрлік материалдарды дайындауды бақылайды.

Біздің өндірістік мүмкіндіктеріміз мыналарды қамтиды:

● Термоэлектрлік материалды дайындау

● Дәл құрамдас өңдеу

● Дәнекерлеу

● Құрастыру

● Шағын қаптама

● Теңшелетін Micro-TEC өндірісі

Бұл өндіріс құрылымы стандартты емес Micro-TEC өлшемдерін, орнату құрылымдарын немесе электр конфигурацияларын қажет ететін жобаларды қолдайды.

For customized LiDAR applications, the product can be developed from the material and component level rather than being limited to an existing standard cooler.

Микротермоэлектрлік салқындатқышты әзірлеу процесі

Жеке LiDAR салқындату жобалары үшін біз үлгі негізіндегі әзірлеу процесін орындаймыз:

Тұтынушы сызбасы / Үлгі → Техникалық бағалау → Өнім дизайны → Үлгі өндірісі → Үлгіні растау → Жаппай өндіріс

Үлгіні растау кезеңі өлшемдерді, монтаждық құрылымды, электр қосылымын және құрастыру үйлесімділігін жаппай өндіру алдында тексеруге мүмкіндік береді.

Қолданбалар

Микротермоэлектрлік салқындатқыштарды температураны бақылау үшін пайдалануға болады:

● LiDAR лазерлік таратқыштары

● Температураға сезімтал оптоэлектрондық компоненттер

● Шағын оптикалық модульдер

● Автокөлік LiDAR жинақтары

● Жергілікті белсенді салқындатуды қажет ететін басқа шағын электрондық компоненттер

Сапа және экспорт тәжірибесі

X-Meritan компаниясының шағын жартылай өткізгішті салқындату бойынша 10 жылдан астам тәжірибесі бар және халықаралық нарықтар үшін Micro-TEC өнімдерін ұсынады.

Компания ISO және CE сертификаттарын алды және өнімдерді Еуропаға, Солтүстік Америкаға, Оңтүстік Америкаға, Оңтүстік-Шығыс Азияға және басқа нарықтарға экспорттайды.

Біздің техникалық тәжірибеміз талшықты-оптикалық байланыстарды, өнеркәсіптік медициналық жабдықтарды, ақылды автомобиль электроникасын, тұрмыстық электрониканы және зерттеу қолданбаларын қамтиды.

Жиі қойылатын сұрақтар

LiDAR үшін Micro-TEC таңдау үшін қандай ақпарат қажет?

Ең пайдалы ақпарат құрамдас жылу жүктемесін, мақсатты температураны, қол жетімді кернеуді, максималды токты, орнату өлшемдерін, монтаждау құрылымын және ыстық жақтағы жылуды тарату әдісін қамтиды. Бағалау үшін сызбаны немесе бар Micro-TEC үлгісін де пайдалануға болады.

Micro-TEC қаншалықты кішкентай болуы мүмкін?

X-Meritan қажетті құрылым мен өнімділікке байланысты бірнеше миллиметрге дейін Micro-TEC конфигурацияларын жасай алады. Соңғы өлшемдерді өтінімге сәйкес растау қажет.

Сіз біздің LiDAR сызбамызға сәйкес Micro-TEC жасай аласыз ба?

Иә. Біз тұтынушы сызбалары немесе үлгілері негізінде теңшеуді қолдаймыз. Өнім жаппай өндіріс алдында сынама алынады және расталады.

Тақырыбы бар Micro-TEC жеткізе аласыз ба?

Иә. Тақырып конфигурациялары анықталған орнату немесе қосылым құрылымын қажет ететін қолданбалар үшін қол жетімді. Тақырыптың нақты дизайны LiDAR жинағы бойынша расталады.

Micro-TEC 1 Вт төмен жұмыс істей ала ма?

Иә, қолданылатын конфигурациялар 1 Вт-тан аз жұмыс істей алады. Нақты қуат тұтыну Micro-TEC дизайнына, жұмыс жағдайларына және жылу жүктемесіне байланысты.

Негізгі орнату мәселесі неде?

Ең маңызды екі нүкте - суық жақтағы жылулық байланыс және ыстық жақтағы жылуды тарату. Суық жағы мақсатты құрамдас бөлікпен тиімді жанасуды қажет етеді, ал ыстық жағында тасымалданатын жылуды кетіру үшін жеткілікті жол болуы керек.

Micro-TEC үздіксіз пайдалануға бола ма?

Үздіксіз жұмыс таңдалған Micro-TEC конфигурациясына және оның белгіленген электрлік және жылулық жұмыс жағдайларына байланысты. Өнім көрсетілген кернеу мен ток шегінде жұмыс істеуі керек, ал ыстық жағы тиісті түрде салқындатылуы керек.

IMAX тогы асып кетсе не болады?

Көрсетілген IMAX тоғынан асып кету  шамадан тыс электрлік және жылулық кернеуді тудыруы және термоэлектрлік жартылай өткізгіштің қосылуын зақымдауы мүмкін. Сондықтан Micro-TEC белгіленген электрлік ауқымда жұмыс істеуі керек.

X-Meritan шағын өлшемді құрылымдармен, қатты күйдегі Peltier салқындатуымен, теңшелген орнату конфигурацияларымен және үлгі негізінде әзірленген LiDAR үшін микро термоэлектрлік салқындатқыштарды ұсынады.

Жаңа LiDAR салқындату жобасы үшін бізге сызбаңызды, үлгіні, орнату өлшемдерін, жылу жүктемесін, мақсатты температураны немесе бар Micro-TEC спецификациясын жіберіңіз. Біз талаптарды бағалай аламыз және жаппай өндіріске дейін үлгіні растау үшін сәйкес Micro-TEC жасай аламыз.
