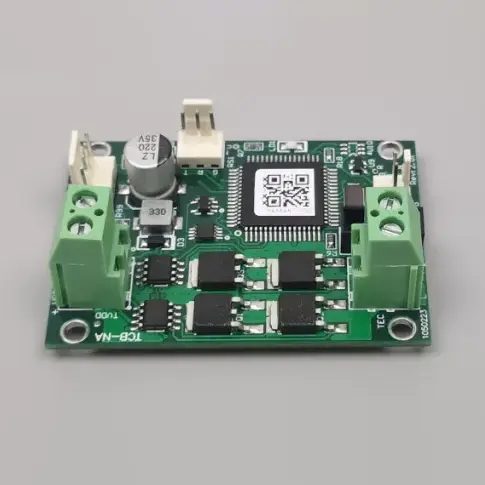

Стандартты салқындатқыштарға арналған TCB-NA температура реттегіші

Стандартты салқындатқыштарға арналған X-Meritan TCB-NA температура реттегіші салқындату мен жылытуды қолдайтын стандартты термоэлектрлік салқындатқыштарға (TEC) арналған температураны басқару модулі. Ол ±0,1°C температураны басқару дәлдігін, 0–10А TEC тогын және -20°C-тан +100°C-қа дейінгі бақылау диапазонын қамтамасыз етеді.

Стандартты ASCII сериялық интерфейсі, 10K NTC температураны анықтау және ықшам 60 × 42 × 26,5 мм құрылымы бар TCB-NA өнеркәсіптік және коммерциялық жылуды басқару жүйелеріне тікелей интеграциялауға арналған.

Техникалық сипаттамалар

NTC B мәнін теңшеуге болады. Басқа B мәні абсолютті температураны өлшеуге әсер етеді, бірақ негізгі басқару дәлдігін өзгертпейді.

Басқару функциялары

Жылыту және салқындату

Контроллер температураны NTC сенсоры арқылы өлшейді және TEC бағытын белгіленген мәнге сәйкес реттейді. Бұл бір модульге бөлек басқару аппаратурасынсыз жылытуды да, салқындатуды да қамтамасыз етуге мүмкіндік береді.

ҚОСУ/ӨШІРУ ережесі

ҚОСУ/ӨШІРУ басқару әдісі стандартты TEC қолданбаларында, соның ішінде лазерлік диод пен зертханалық жабдықта тұрақты температураны ұстауға арналған.

Сериялық интерфейс

Температура параметрлерін және нақты уақыттағы бақылауды ASCII сериялық протоколы арқылы басқаруға болады. Орнату және тестілеу кезінде Windows HyperTerminal сияқты жалпы сериялық құралдарды пайдалануға болады.

Арнайы дабыл және «дайын» ​​сигналдар жұмыс күйі туралы кері байланысты қамтамасыз етеді, ал TEC өшіру кірісі хост жүйесіне қажет болғанда TEC жұмысын өшіруге мүмкіндік береді.

Қуатты сәйкестендіру

TEC кернеуі

Кернеуді сәйкестендіру өте маңызды, себебі стандартты салқындатқыштарға арналған TCB-NA температура реттегіші ішкі шығыс кернеуін шектеуді қамтамасыз етпейді. Қоректендіру кернеуі қосылған ТЭЦ номиналды кернеуінен аспауы керек.

Мысалы, 12В TEC пайдаланған кезде жүйенің қуат көзін сәйкесінше таңдау керек.

Power Ripple

Контроллердің коммутациялық жұмысы қосылған коммутациялық қуат көзіндегі толқынды күшейтуі мүмкін. Жүйеде электр шуына немесе EMIге сезімтал басқа тақталар болса, контроллер үшін бөлек қуат көзі жақсырақ болуы мүмкін.

Температура өнімділігі

Сенсор диапазоны

Қосылған 10K NTC -30°C пен +147°C аралығындағы өлшеу диапазонын қолдайды, ал белсенді температура бақылауы -20°C пен +100°C аралығында көрсетілген.

Дәлдік

Температураны реттеудің көрсетілген дәлдігі мен орнатылған температура дәлдігінің екеуі де ±0,1°C. Жүйенің нақты өнімділігіне NTC төзімділігі, сенсордың орналасуы, жылу контактісі, TEC сипаттамалары, жылуды тарату және қоршаған орта жағдайлары да әсер етуі мүмкін.

Температураның қатаң тұрақтылығын қажет ететін қолданбалар үшін сынақ соңғы TEC, сенсор, жүктеме және механикалық құрылыммен орындалуы керек.

Қолдану аймақтары

Лазерлік диодтар

Контроллер температура жұмыс өнімділігіне тікелей әсер ететін лазерлік диодтық жүйелер үшін тұрақты жылу ортасын сақтай алады.

Зертханалық жабдық

Ол тұрақты температура реттелуі бар стандартты термоэлектрлік қыздыруды және салқындатуды қажет ететін зертханалық аспаптарға жарамды.

Өнеркәсіптік жүйелер

Өнеркәсіптік жабдық ықшам орнату, сериялық байланыс және үнемділік маңызды болып табылатын жалпы мақсаттағы TEC басқару үшін модульді пайдалана алады.

Ақылды құрылғылар

Шығынға бағытталған архитектура контроллерді смарт құрылғыларды өндіруге және стандартты температураны бақылауды қажет ететін басқа көлемді қолданбаларға қолайлы етеді.

TCB-NA немесе TCB-NE?

TCB-NA жобада стандартты температураны бақылауға және үнемділікке басымдық берілгенде қолайлы. Жетілдірілген энергияны басқаруды немесе жоғары деңгейлі температураны басқару функцияларын қажет ететін қолданбалар үшін TCB-NE сериясы қолайлырақ болуы мүмкін.

Таңдау TEC кернеуіне, токқа, мақсатты температураға, басқару талаптарына, тиімділікке және жүйе архитектурасына негізделуі керек.

Сатып алуға қойылатын талаптар

Тапсырыс беру алдында сатып алушылар TEC номиналды кернеуін, максималды токты, қуат көзінің кернеуін, мақсатты температураны, талап етілетін дәлдікті, NTC сипаттамасын, байланыс талаптарын және жұмыс ортасын растауы керек.

X-Meritan Қытайда ПХД құрастыру және соңғы калибрлеуді қамтитын өз зауытын басқарады. Оның инженерлік тобы TEC кернеуін сәйкестендіруге, қуат толқынын басқаруға және конфигурация талаптарына техникалық қолдау көрсете алады. Стандартты құрамдас түгендеу және шетелдік логистика OEM және сатып алу көлемін қолдайды.

Орнату туралы ескертпелер

Қуат көзі TEC рейтингімен үйлесімді болуы керек. TEC кернеуінен асып кету компоненттердің шамадан тыс жүктелуіне әкелуі мүмкін, себебі стандартты салқындатқыштарға арналған TCB-NA температура реттегішінде ішкі шығыс кернеуінде шектеулер жоқ.

0–10А ток сипаттамасы TEC, сымдар, қосқыштар және қуат көзімен бірге бағалануы керек. Толық термоэлектрлік жүйе үшін де жылуды дұрыс диссипациялау қажет.

Басқа сезімтал электрониканы бірдей коммутациялық қуат көзіне қосқанда, соңғы жүйені біріктіру алдында толқынды және EMI ​​өнімділігін тексеріңіз.

Жиі қойылатын сұрақтар

TCB-NA қандай TEC кернеуін қолдай алады?

Контроллер 5В-тан 27В-ға дейінгі TEC кернеулерін қолдайды. TEC кернеуі тақтаның қоректену кернеуіне тең немесе одан жоғары болуы керек. TCB-NA ішкі шығыс кернеуінің шектеуі болмағандықтан, қуат көзі TEC номиналды кернеуінен аспауы керек.

Максималды TEC тогы неге тең?

Стандартты салқындатқыштарға арналған TCB-NA температура реттегіші 0–10А TEC ток ауқымын қолдайды. Нақты жұмыс тогын TEC рейтингіне, жылу жүктемесіне, сымдарға, қосқыштарға және қуат көзінің қуатына сәйкес таңдау керек.

Контроллер жылытуды да, салқындатуды да қамтамасыз ете алады ма?

Иә. Екі бағытты басқару архитектурасы TEC-ке қыздыру және салқындату режимдерінде жұмыс істеуге мүмкіндік береді, бұл өзгеретін қоршаған орта жағдайында мақсатты температураны сақтауға мүмкіндік береді.

Контроллер қандай температура сенсорын пайдаланады?

Стандартты конфигурация әдепкі B мәні 3950 болатын 10K NTC пайдаланады. B мәнін қолданба талаптарына сәйкес реттеуге болады. Көрсетілген өлшеу диапазоны -30°C және +147°C, бақылау диапазоны -20°C және +100°C.

TCB-NA қалай басқаруға немесе бақылауға болады?

Контроллер температураны орнату және нақты уақыттағы бақылау үшін стандартты ASCII сериялық интерфейсін пайдаланады. Ол сондай-ақ дабыл және «дайын» ​​күй сигналдарын және негізгі басқару жүйесімен біріктіру үшін TEC өшіру кірісін қамтамасыз етеді.
