X-Meritan SFP, QSFP және CFP пішін факторларын қоса, оптикалық қабылдағыштарда температураны анықтау үшін пайдаланылатын оптикалық байланысқа арналған NTC термисторын шығарады. Бұл құрамдас бөліктер нақты уақыттағы температуралық кері байланысты қамтамасыз ету үшін лазерлік диодқа жақын немесе TEC басқару контурының ішіне орналастырылған. Қарсылық мәні температураға байланысты болжамды түрде өзгереді, бұл басқару тізбегіне тұрақты лазерлік жұмыс нүктесін сақтауға мүмкіндік береді.
Оптикалық модульдердегі температураны дәл бақылау ыңғайлы мүмкіндік емес. Көптеген DFB лазерлері үшін лазер толқын ұзындығы Цельсий бойынша шамамен 0,1 нм-ге ауысады. Температураның бірнеше градусқа ауытқуы шығысты DWDM жүйелеріндегі рұқсат етілген арна терезесінен тыс жылжытуы мүмкін. Оптикалық байланысқа арналған NTC термисторы TEC драйвері осы ауытқуды түзету үшін пайдаланатын кері байланыс сигналын береді.
Оптикалық байланысқа арналған NTC термисторы әдетте лазерлік диодпен бірдей қосалқы қондырғыға немесе TEC суық жағына бекітіледі. Лазер температурасы өзгерген кезде термистор кедергісі R25 мәнімен және В тұрақтысымен анықталған сызықты емес қисыққа сәйкес өзгереді. Басқару тізбегі бұл қарсылықты өлшейді, оны температура мәніне түрлендіреді және лазерді мақсатты температураға қайтару үшін TEC тогын реттейді.
Кедергі мен температура арасындағы байланыс стандартты теңдеуден тұрады:
R(T) = R25 × Exp[ B × (1/T - 1/298,15) ]
Мұндағы T – Кельвинде, ал В – материалдық тұрақты. Оптикалық модуль қолданбалары үшін 3380 К және 3950 К арасындағы B25/50 мәндері жиі кездеседі. Таңдау күтілетін жұмыс температурасының диапазонына және басқару тізбегі талап ететін ажыратымдылыққа байланысты.
Төмендегі кестеде X-Meritan қол жетімді стандартты конфигурациялар тізімі берілген. Көлемді жобалар үшін теңшелетін мәндер мүмкін.
|
Параметр |
Таңба |
Сынақ шарты |
Стандартты мәндер / диапазон |
Ескертпелер |
|
Номиналды кедергісі 25°C |
R25 |
25°C ± 0,01°C, төмен қуат |
10 кОм, 50 кОм, 100 кОм |
Сұраныс бойынша 1 кОмнан 500 кОмға дейінгі басқа мәндер |
|
Қарсылыққа төзімділік |
– |
25°C |
±1%, ±3%, ±5% |
Таңдалған мәндер үшін ±0,5% қолжетімді |
|
B value |
B25/50 |
25°C / 50°C |
3380 К, 3435 К, 3950 К |
Басқа B мәндері сұрау бойынша |
|
B мәніне төзімділік |
– |
– |
±0,5%, ±1% |
Төтенше жағдайларда температура дәлдігіне әсер етеді |
|
Жылулық уақыт тұрақтысы |
τ |
Әлі ауа |
≤ 3 секунд |
Кіші чип өлшемдері жылдамырақ жауап береді |
|
Диссипация факторы |
δ |
Әлі ауа |
≥ 1,5 мВт/°C |
Өздігінен қыздыруды 0,1 ° C-тан төмен ұстау керек |
|
Жұмыс температурасының диапазоны |
Топр |
– |
-40°C - +125°C |
Үздіксіз жұмыс |
|
Номиналды қуат 25°C |
Pmax |
25°C |
10 мВт |
Бұдан асып кету өздігінен қыздыру қатесін тудырады |
|
Оқшаулауға төзімділік |
Р.И |
500 В тұрақты ток |
≥ 100 МΩ |
Терминалдар мен жабын арасында |
|
Кернеуге төзімді |
– |
500 ВАС, 60 с |
Бұзылу жоқ |
Қауіпсіздікті оқшаулау үшін |
Барлық мәндер өндірісте тексеріледі. Әр топтамаға қарсылық пен B мәнінің өлшемдері бар толық сынақ есебін беруге болады.
Өздігінен қыздыру туралы маңызды ескертпе: NTC арқылы өтетін өлшеу тогы термисторда бөлінетін қуат оның температурасын 0,1°C-тан жоғары көтермейтіндей төмен болуы керек. Диссипация коэффициенті 1,5 мВт/°C болатын 10 кОм NTC үшін бұл өлшеу тогы шамамен 120 мкА төмен болуы керек дегенді білдіреді. Бұдан асып кету термистордың нақты лазер температурасынан жоғарырақ температураны оқуына әкеледі, бұл басқару контурының шамадан тыс салқындауына әкелуі мүмкін.

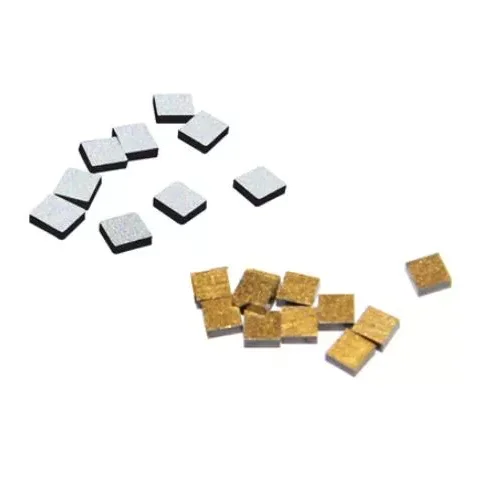

X-Meritan оптикалық байланысқа арналған NTC термисторын жалаң чип түрінде, Au немесе Ag электродтары бар, сыммен байланыстыруға немесе керамикалық қосалқы қондырғыларға дәнекерлеуге жарамды. Чиптің өлшемдері әдетте 0,5 мм × 0,5 мм-ден 1,0 мм × 1,0 мм-ге дейін, қалыңдығы 0,2 мм-ден 0,5 мм-ге дейін болады. Бұл шағын із оптикалық жолға кедергі келтірместен лазерлік диодқа тікелей жақын орналастыруға мүмкіндік береді.
Алдын ала орнатылған компонентті қалайтын тұтынушылар үшін чипті қорғасын сымдары бар шағын алюминий тотығы немесе алюминий нитриді тасымалдағышына жинауға болады. Бұл нұсқаны қолмен құрастыру желілерінде өңдеу оңай және байланыстыру процесін жеңілдетеді.
Электродтың беті Au сымын байланыстыруға немесе PbSn/AuSn дәнекерлеуге арналған. Арнайы металдандыру тапсырыс берушінің құрастыру процесіне байланысты таңдалады. Біз әрбір электрод түрі үшін ұсынылған байланыстыру параметрлері бар деректер парағын береміз.
Жалаңаш чиптің термиялық уақыт константасы NTC термиялық желім немесе дәнекерлеудің жұқа қабатымен орнатылған кезде әдетте 1 секундтан төмен болады. Тыныш ауада, монтажсыз, уақыт тұрақтысы жоғары. Оптикалық модульді қолдану үшін NTC лазерлік диодпен немесе TEC суық пластинасымен бірдей бетке термиялық байланыста болуы керек. Қалың желім сызығы немесе ауа саңылауы жауап беруді баяулатады және сенсор мен лазер арасындағы температура ауытқуын енгізеді.
NTC чипін жылу өткізгіш желіммен немесе дәнекерлеу дайындамасымен орнатуды ұсынамыз. Байланыстыратын қабаттың қалыңдығы 25 мкм-ден аз болуы керек. Бұл NTC лазер температурасын минималды кідіріспен қадағалап отыруын қамтамасыз етеді, бұл 10 Гц-тен жоғары жаңарту жылдамдығымен жұмыс істейтін TEC басқару контурлары үшін өте маңызды.
Оптикалық байланысқа арналған NTC термисторы , әсіресе жоғары температурада жұмыс істегенде, уақыт өте аз қарсылық ауытқуын көрсете алады. Біздің материалды құрастыру және электродты пассивациялау әдеттегі 10 жылдық қызмет мерзімі ішінде оптикалық модульдің өнімділігіне әсер етпейтін деңгейге дейін төмендетеді. Төмендегі кесте ішкі сенімділік сынағы негізінде әртүрлі сақтау жағдайларында күтілетін ауытқуды көрсетеді.
|
Шарт |
Ұзақтығы |
Типтік қарсылық ауытқуы |
|
125°C құрғақ сақтау |
1000 сағат |
< 0,5% |
|
85°C / 85% RH |
1000 сағат |
< 0,8% |
|
-40°C-тан +125°C-қа дейінгі термиялық цикл |
500 цикл |
< 0,5% |
|
Жұмыс істеу мерзімі 25°C |
10 жыл (болжалды) |
< 1,0% |
Бұл мәндер жеделдетілген тестілеуге негізделген және кепілдік емес. Нақты дрейф орнату кернеуіне, ылғалдылыққа және жұмыс токына байланысты. Біз білікті жобалар үшін толық сенімділік есебін ұсына аламыз.
NTC чиптері керамикалық өңдеу әдістерін қолдана отырып, өз зауытымызда шығарылады. Өндіріс ағыны ұнтақты дайындауды, таспаны құюды, электродты басып шығаруды, агломерацияны, текшелерді кесуді және соңғы электрлік сынауды қамтиды. Біз материал құрамын өзімізде бақылаймыз, бұл B мәні мен қарсылық сипаттамаларын реттеуге мүмкіндік береді.
Әрбір топтама келесілер үшін сыналады:
● Дәл тұрақты температура ваннасын пайдалану арқылы 25°C қарсылық
● B мәні 25°C және 50°C кезіндегі қарсылық өлшемдерінен есептелген
● Үлкейту кезінде визуалды тексеру
● Оқшаулау кедергісі
● Тұтынушының сұрауы бойынша қосымша термиялық цикл
Сынақ деректері мұрағатталған және әр жөнелтілімде қолжетімді болуы мүмкін. Біз сондай-ақ тұтынушыға арналған кіріс тексеру процедураларына қолдау көрсетеміз.
Оптикалық модуль үшін дұрыс NTC термисторын таңдау үшін келесі факторларды ескеріңіз:
Жалпы мәндер 10 кОм және 100 кОм. Төменгі қарсылық мәндері өлшеу тогын көбірек тартады, бірақ шуға сезімталдығы төмен. Қарапайым ADC тізбектерімен жоғары қарсылық мәндерін өлшеу оңайырақ. Таңдау көбінесе модульде қолданылатын TEC контроллеріне IC байланысты. Көптеген лазерлік драйвер мен TEC контроллерінің чиптері белгілі бір NTC қарсылық диапазоны үшін оңтайландырылған, әдетте 10 кОм немесе 50 кОм.
B мәні қарсылықтың бір градусқа қаншалықты өзгеретінін анықтайды. Жоғары B мәні температураның ажыратымдылығын жақсартатын градусқа үлкен қарсылық өзгерісін береді. Дегенмен, өте жоғары B мәні, сонымен қатар, қарсылықтың төмен температурада өте жоғары болатынын білдіреді, бұл өлшеу тізбегінің кіріс ауқымынан асуы мүмкін. B25/50 = 3435 К -10°C-тан +75°C-қа дейін жұмыс істейтін оптикалық модульдер үшін ортақ ымыра.
Қарсылық төзімділігі және В мәніне төзімділік температураны өлшеу дәлдігіне тікелей әсер етеді. ±1% қарсылық төзімділігі ±1% B мәні рұқсатымен біріктірілген 25°C кезінде шамамен ±0,3°C бастапқы температура қателігіне әкеледі. Толқын ұзындығының тұрақтылығы ±0,01 нм шегінде болуы керек DWDM қолданбалары үшін бұл қате тым үлкен болуы мүмкін. Модуль микробағдарламасындағы калибрлеу қадамы бастапқы төзімділіктің орнын толтыруы мүмкін, бірақ жұмыс ауқымында калибрлеу жарамды болып қалатындай төзімділік жеткілікті тығыз болуы керек.
NTC оптикалық модуль ішіндегі бос орынға сәйкес келуі керек. Жалаңаш чиптер ең аз із қалдырады, бірақ сыммен байланыстыруды немесе жабынды бекітуді қажет етеді. Керамикалық тасымалдаушыларға алдын ала орнатылған чиптер құрастыруды жеңілдетеді, бірақ биіктікке қосады. Біз екі нұсқаны да ұсына аламыз және сіздің өндірістік желі үшін ең жақсы таңдау туралы кеңес бере аламыз.
Өлшеу тогын төмен ұстау керек. Диссипация коэффициенті 1,5 мВт/°C болатын 10 кОм NTC үшін 0,1°C өзін-өзі қыздыру үшін максималды өлшеу тогы шамамен 120 мкА құрайды. Егер TEC контроллері жоғары токты пайдаланса, NTC кедергісі төменірек немесе диссипация коэффициенті жоғарырақ үлкенірек чипті қарастырыңыз.
Қандай параметрлерді таңдау керектігін білмесеңіз, TEC контроллерінің бөлшек нөмірін және мақсатты температура диапазонын беріңіз. Біз үйлесімді NTC конфигурациясын ұсына аламыз.
NTC термисторлары лазер температурасын бақылау үшін модуль ішінде қолданылады. Сигнал лазерді бекітілген температурада ұстайтын TEC контроллеріне түседі, әдетте лазер дизайнына байланысты 25°C немесе 45°C.
Тар сызық ені мен толқын ұзындығы тұрақты лазерлер үшін NTC дәлдігі өте маңызды. Басқару контуры толқын ұзындығын көрсетілген арна торында ұстау үшін температураны ±0,1°C шегінде ұстауы керек.
Жалаңаш лазерлік диод пакеттерінде NTC лазер чипімен бірдей қосалқы қондырғыға қосылады. Бұл қосымша термиялық массасыз тікелей температураны анықтауды қамтамасыз етеді.
NTC термисторлары сыртқы оптикалық күшейткіштер мен трансиверлердің температураны бақылау схемаларында да қолданылады, мұнда қоршаған орта температурасының ауытқуы үлкен болуы мүмкін.
A: R25 - 25°C температурадағы кедергі. B мәні температураға байланысты кедергінің қалай өзгеретінін сипаттайды. Кез келген басқа температурадағы кедергіні есептеу үшін екі параметр де қажет. Жоғары B мәні берілген температураның өзгеруіне қарсылықтың көбірек өзгеретінін білдіреді.
A: Ең қарапайым әдіс - Штайнхарт-Харт теңдеуін немесе жеңілдетілген B теңдеуін пайдаланып R25 және B мәндерінен жасалған іздеу кестесін пайдалану. Көптеген TEC контроллерінің IC құрылғыларында кірістірілген түрлендіру алгоритмдері бар. Біз нақты ҰТО үшін коэффициенттер кестесін бере аламыз.
A: Бұл калибрлеу процедурасына байланысты. ±1% B төзімділігімен біріктірілген ±5% қарсылық төзімділігі калибрлеу алдында ±1°C жоғары температура қателігіне әкеледі. Өндіріс желісі белгілі температурада бір реттік калибрлеуді орындаса, бастапқы ығысуды жоюға болады. Бірақ B төзімділігі әлі де көлбеу дәлдігіне әсер етеді. DWDM үшін кем дегенде ±1% қарсылық пен ±0,5% B мәнін ұсынамыз.
A: Тіпті шағын токтар да термисторды қоршаған температурадан жоғары қыздыра алады. 10 кОм NTC арқылы 100 мкА ток 0,1 мВт таратады. 1,5 мВт/°C диссипация коэффициентімен бұл температураның 0,067°C көтерілуіне әкеледі. Қатты басқарылатын лазерлік модульде бұл ығысу маңызды болуы мүмкін. Өлшеу тізбегі ең төменгі практикалық токты пайдалануы керек.
A: Иә. Біз 3000 К пен 4500 К диапазонында теңшелетін B мәндеріне қол жеткізу үшін материал құрамын реттей аламыз және біз қатаң төзімділікпен арнайы қарсылық мәндерін тексере аламыз. Ең аз тапсырыс саны қолданылады.
A: Әдетте емес. NTC лазер қырына емес, қосалқы орнатуға немесе TEC суық жағына орнатылады. Лазерлік чиппен тікелей байланыс электрлік ақауларды немесе термиялық масса проблемаларын тудыруы мүмкін. NTC құрылғысын лазерге мүмкіндігінше жақын, бірақ электрлік оқшауланған орнатуды ұсынамыз.
Үлгілерді немесе егжей-тегжейлі ұсынысты сұрау үшін келесіні қамтамасыз етіңіз:
● TEC контроллерінің бөлігінің нөмірі немесе өлшеу тогы
● Мақсатты лазер температурасы
● Қажетті температура дәлдігі
● ҰТО үшін бос орын
● Құрастыру әдісі (сымдарды біріктіру, дәнекерлеу, эпоксидті)
● Болжалды жылдық көлем
Біз бір жұмыс күні ішінде жауап береміз және бағалау үшін үлгілерді ұсына аламыз.
