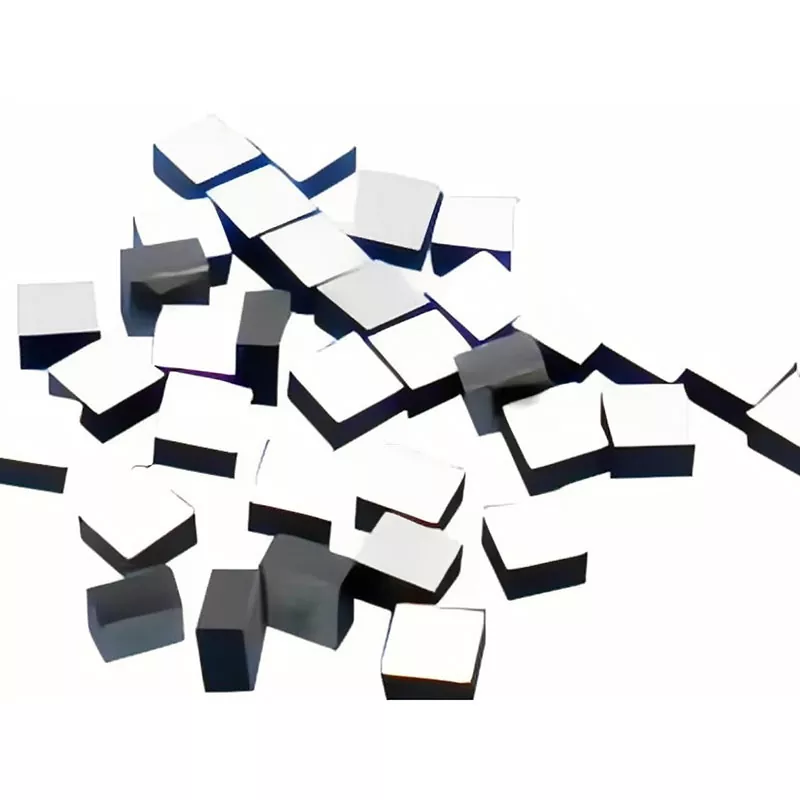

Жоғары дәлдіктегі NTC термисторының чипі

NTC термисторлары теріс температура коэффициентінің сипаттамасын пайдаланады, яғни олардың кедергісі температура өзгерген сайын өзгереді. Сезімдеу тізбегінде кедергінің өзгеруін бақылау және бақылау үшін температура ақпаратына түрлендіруге болады.

Чип қолданбалары үшін R25, B мәнін, қарсылық төзімділігін, чип өлшемдерін және электрод құрылымын таңдау  тізбектің сәйкестігі мен құрастырылуына тікелей әсер етеді. R25 25°C температурадағы номиналды кедергіні білдіреді, ал В мәні термистордың кедергі-температура сипаттамасын сипаттайды.

Жоғары дәлдіктегі NTC термисторының чипі сенсорлық элементті бос кеңістікті аз етіп, температураға сезімтал құрамдас бөлікке жақын орналастыру қажет қолданбаларға арналған.

Техникалық параметрлер

Келесі үлгілер қол жетімді өнім сипаттамаларын көрсетеді. Электрлік мәндер мен өлшемдер қажетті тізбек сипаттамаларына және құрастыру әдісіне сәйкес таңдалуы керек.

Қосымша қолжетімді ауқымдар

Шағын өлшем

Жоғары дәлдіктегі NTC термисторының чипі  кәдімгі қаптамадағы температура сенсоры тым көп орын алатын қолданбалар үшін ықшам құрылымдарда қолжетімді. Ағымдағы диапазондағы таңдалған үлгілер 0,45 × 0,45 мм сияқты кішкентай, ал реттелетін чип өлшемдерін тұтынушы сызбалары немесе үлгілері арқылы бағалауға болады.

Шағын чип құрылымы сезімтал элементті оптикалық, электронды немесе басқа температураға сезімтал компоненттерге жақын орналастыру үшін қолайлы. Соңғы өлшемдер қажетті электр сипаттамаларына және құрастыру процесіне сәйкес расталуы керек.

Сымды байланыстыру

Сымды байланыстыру үшін чипті алтын немесе күміс жалатылған электродтармен қамтамасыз етуге болады. Алтын, алюминий және күміс сымды байланыстыру электрод конфигурациясы мен құрастыру процесіне байланысты қолдауға болады.

Бұл құрылым термисторды тікелей зондтау аймағына біріктіру қажет ықшам гибридті модульдер мен басқа жинақтар үшін жарамды. Үлгіні бағалау кезінде электрод материалы мен байланыстыру талаптарын растауға болады.

Сыммен байланыстырылатын NTC термисторлары сонымен қатар ықшам оптикалық қабылдағыш қолданбаларында қолданылады, мұнда сезімтал элемент температураға сезімтал оптикалық компоненттерге жақын орналасқан.

Қарсылық және B мәні

Қарсылық пен B мәнін толығымен тәуелсіз параметрлер ретінде қарастырудың орнына сәйкес комбинация ретінде таңдау керек. Қол жетімді қарсылық диапазоны 1кОм - 1000кОм, ал B мән диапазоны 3200К - 4500К.

Тізбекті құрастыру үшін 25°C шамасында номиналды кедергі, В мәні, төзімділік және талап етілетін сезу диапазоны бірге қарастырылуы керек. Стандартты комбинациялар қол жетімді және стандартты емес талаптар қолданба негізінде бағалануы мүмкін.

B мәні әдетте оның B25/50 немесе B25/85 сияқты анықтамалық температура диапазонымен бірге көрсетіледі, сондықтан нақты анықтаманы тізбекті калибрлеуден бұрын қолданылатын өнімнің сипаттамасында растау керек. Негізгі өндірушілердің коммерциялық чипі NTC өнімінің деректері ұқсас түрде анықталған анықтамалық температуралары бар R25 және B мәндерін көрсетеді.

Қарсыласуға төзімділік

Таңдалған үлгілер ±0,5% және ±1% қарсылық төзімділік опцияларымен қамтамасыз етілуі мүмкін. Бұл спецификация номиналды қарсылық мәнінің рұқсат етілген ауытқуын сипаттайды және температураны өлшеудің жалпы дәлдігі ретінде ұсынылмауы керек.

Температураға сезімтал тізбектер үшін қарсылық төзімділігі, B мәніне төзімділік, схема дизайны, калибрлеу әдісі және жұмыс жағдайлары температураны өлшеудің соңғы нәтижесіне әсер етуі мүмкін. Сондықтан қажетті толеранттылықты толық сезу жүйесіне сәйкес таңдау керек.

Жылулық жауап

Тізімделген үлгілердің термиялық уақыт тұрақтысы чип құрылымы мен үлгісіне байланысты ≤2 с немесе ≤3 с. Кіші термиялық уақыт тұрақтысы әдетте термистордың қоршаған ортамен жылулық тепе-теңдікке тезірек жететінін көрсетеді.

Жиналған модульдегі нақты жауап сонымен қатар орнату әдісіне, термиялық муфтаға, қоршаған материалдарға және ауа ағынына байланысты. Осы себепті, чиптің сипаттамасын нақты орнату құрылымымен бірге бағалау керек.

Қолданбалар

Оптикалық байланыс

Жоғары дәлдіктегі NTC термисторының чипін температураны бақылау үшін оптикалық байланыс модульдері мен оптикалық қабылдағыштарға біріктіруге болады. Оның ықшам құрылымы сенсорлық элементті әдеттегі сыртқы сенсор пакетін қоспай-ақ температураға сезімтал оптикалық компоненттерге жақын орналастыруға мүмкіндік береді.

Бұл әсіресе қол жетімді орнату кеңістігі шектеулі және температура өзгерістерін басқарылатын құрамдасқа жақын жерде бақылау қажет болатын оптикалық жинақтарға қатысты. Сыммен байланыстырылатын NTC термисторлары оптикалық қабылдағыш конструкцияларында температураны анықтау үшін арнайы қолданылады.

Медициналық жабдық

Ықшам NTC микросхемаларын медициналық аспаптар мен зертханалық жабдыққа біріктіруге болады, онда температураны анықтау элементі шектеулі орнату аймағына сәйкес келуі керек. Әртүрлі қарсылық мәндері, B мәндері және төзімділік опциялары құрамдас бөлікті әртүрлі сезгіш тізбектермен сәйкестендіруге мүмкіндік береді.

Соңғы спецификация талап етілетін температура диапазонына, схема сипаттамаларына, орнату әдісіне және қолданылатын жабдық талаптарына сәйкес таңдалуы керек.

Автокөлік радары

Автокөлік радарларының модульдері жұмыс кезінде температураны бақылауды қажет ететін ықшам электрондық компоненттерді қамтиды. NTC чипінің шағын форма факторы температураны анықтауды жоғары тығыздықтағы электронды жинақтарға біріктіруге мүмкіндік береді.

Автокөлік қолданбалары үшін соңғы үлгіні таңдамас бұрын қажетті жұмыс температурасы, қарсылық сипаттамалары, төзімділік, механикалық құрылым және сенімділік талаптары расталуы керек.

Зертханалық жабдық

Чипті ықшам температураны анықтау элементі қажет болатын зертханалық және сынақ жабдықтарында да қолдануға болады. Қарсылық пен B мәнін сенсорлық схемаға сәйкес таңдауға болады, ал чип өлшемдерін қол жетімді орнату кеңістігімен бірге қарастыруға болады.

Прототип немесе теңшелген жабдық үшін X-Meritan тапсырыс берушінің сызбалары немесе үлгілері негізінде өндіріске дейін талаптарды бағалай алады.

Баптау

Электрлік параметрлер

Жоғары дәлдіктегі NTC термисторының чипін  теңшелген электр талаптары үшін бағалауға болады. Қолжетімді қарсылық мәндері 1кОм мен 1000кОм аралығын қамтиды, B мәндері 3200К мен 4500К аралығында. Таңдалған техникалық сипаттамалар үшін ±0,5% және ±1% кедергілерге төзімділік опциялары қол жетімді.

Теңшелген үлгіні сұраған кезде тұтынушылар қажетті R25, B мәнін, төзімділікті, жұмыс жағдайларын және мақсатты қолданбаны қамтамасыз ете алады. Бұл параметрлер бар үлгіні пайдалануға болатынын немесе жаңа спецификацияны бағалау керектігін анықтауға көмектеседі.

Чип өлшемдері

Чиптің өлшемдерін қол жетімді орнату кеңістігіне және құрастыру процесіне сәйкес бағалауға болады. Қолданыстағы модельдер 0,45 × 0,45 × 0,20 мм және 0,45 × 0,45 × 0,25 мм сияқты ықшам құрылымдарды қамтиды.

Стандартты емес өлшемдер үшін X-Meritan тұтынушы сызбаларын немесе үлгілерін қарап шығып, қажетті электрлік параметрлермен бірге қол жеткізуге болатын құрылымды растай алады.

Электрод опциялары

Әр түрлі байланыстыру талаптары үшін алтын немесе күміс жалатылған электрод опциялары қол жетімді. Электрод материалын жоспарланған сым материалымен және байланыстыру процесімен бірге таңдау керек.

Үлгіні әзірлеу кезінде электрод құрылымын, байланыстыру әдісін, чип өлшемдерін және электрлік сипаттамаларын жаппай өндіру алдында тексеруге болады.

Өндіріс және үлгіні қолдау

X-Meritan жартылай өткізгіштерге қатысты материалдар мен компоненттерді шығарады және теңшелген электрондық компоненттерге өндірістік қолдау көрсетеді. Қолда бар өндірістік жабдықтарға дірілдеу машиналары, дәнекерлеу машиналары, автоматты орау машиналары және дәл кесу жабдықтары кіреді.

NTC термисторының теңшелген чиптері үшін өнімді тұтынушы үлгілерінен немесе сызбаларынан бағалауға болады. Жаппай өндіру алдында өлшемдерді, электрлік параметрлерді, электрод талаптарын және құрастыру үйлесімділігін тексеру үшін үлгіні растау кезеңін пайдалануға болады.

Бұл процесс тұтынушыларға үлкенірек өндіріс тапсырысын шығармас бұрын өнімді қолдану талаптарына сәйкес тексеру үшін анықталған нүкте береді.

Жиі қойылатын сұрақтар

Қандай қарсылық пен В мәндері бар?

Қолжетімді қарсылық диапазоны 1кОм - 1000кОм, B мәндері 3200К-ден 4500К-ға дейін. Стандартты үлгілерге 5кОм, 10кОм, 20кОм, 30кОм, 47кОм, 50кОм және 100кОм қарсылық мәндері кіреді.

Қандай төзімділік бар?

Таңдалған техникалық сипаттамалар ±0,5% және ±1% қарсылық төзімділігімен қол жетімді. Қажетті төзімділік схемаға және температураны анықтау талаптарына сәйкес таңдалуы керек.

Чипті сыммен байланыстыруға болады ма?

Иә. Алтын немесе күміс жалатылған электрод опциялары бар. Алтын, алюминий және күміс сым байланысын электрод конфигурациясы мен құрастыру процесіне сәйкес бағалауға болады.

Ең кіші қол жетімді чип өлшемі қандай?

Өнім ассортименті 0,45 × 0,45 × 0,20 мм және 0,45 × 0,45 × 0,25 мм сияқты ықшам үлгілерді қамтиды. Таңдалған өлшемдерді тұтынушы сызбаларынан немесе үлгілерден бағалауға болады, соңғы өлшемі қажетті электрлік және құрылымдық сипаттамаларға байланысты.

Иә. X-Meritan теңшелген қарсылықты, B мәнін, өлшемдерді, төзімділікті және электрод талаптарын бағалай алады. Тұтынушының сызбалары немесе үлгілері өнімді бағалау және үлгіні растау үшін негіз ретінде пайдаланылуы мүмкін.

NTC термисторының чипін қалай таңдау керек?

Қажетті қарсылықты 25°C, B мәнінен, температураны сезіну диапазонынан, қарсылық төзімділігінен, қол жетімді орнату кеңістігінен және байланыстыру әдісінен бастаңыз. Теңшелген қолданбалар үшін схема талаптарын, орнату сызбасын немесе бар үлгіні қамтамасыз ету сәйкес спецификацияны анықтауға көмектеседі.

X-Meritan туралы

X-Meritan - жартылай өткізгіштерге қатысты материалдарға, компоненттерге және жылуды басқару өнімдеріне маманданған қытайлық өндіруші. Оның мүмкіндіктері материалды әзірлеуді, құрамдас бөліктерді өндіруді, теңшелген өндірісті және қолданбалы қолдауды қамтиды.

Компания оптикалық байланыс, сенсорлық, медициналық жабдық, автомобиль электроникасы және тұрмыстық электроника сияқты қосымшаларға қызмет көрсетеді. Өнімдер Еуропаға, Солтүстік Америкаға, Оңтүстік Америкаға, Оңтүстік-Шығыс Азияға және басқа да халықаралық нарықтарға жеткізіледі.

Жоғары дәлдіктегі NTC термисторының чипі үшін X-Meritan спецификацияны таңдаудан және үлгіні бағалаудан тапсырыстық өндіріске дейін қолдау көрсетеді. Тұтынушылар өндіріс алдында техникалық бағалау үшін сызбаларды, үлгілерді немесе электрлік талаптарды ұсына алады
