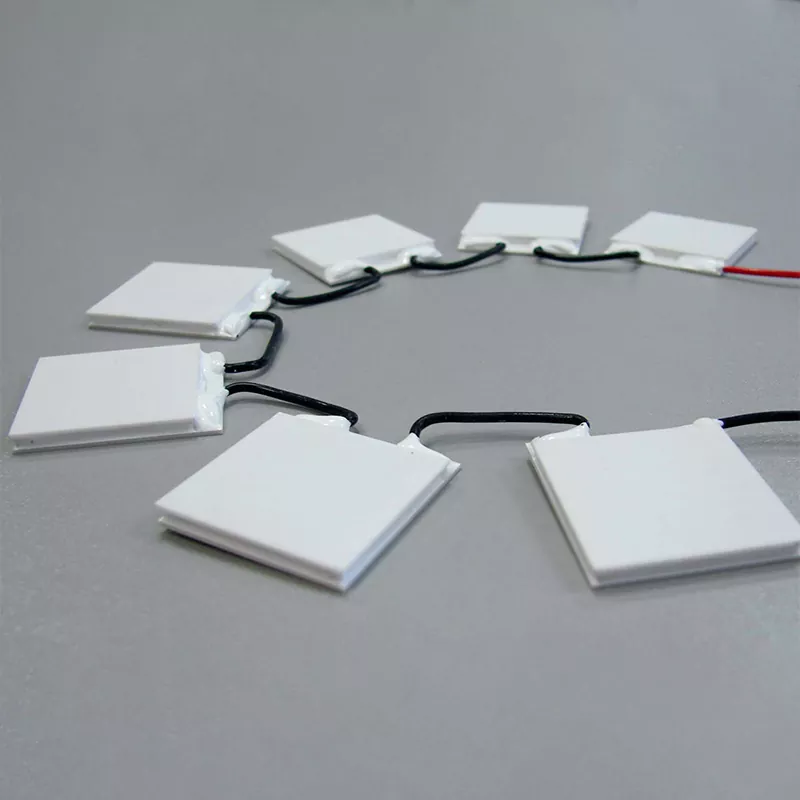

Өнеркәсіпке арналған жоғары салқындату сыйымдылығы TE салқындатқыштары

X-Meritan өнеркәсіптік жабдықта үздіксіз жылу айдауға арналған термоэлектрлік салқындатқыштарды (ТЭК) жеткізеді. Бұл модульдер Пельтиер эффектісімен жұмыс істейді және компрессорлар, салқындатқыштар немесе қозғалатын бөліктерді қамтымайды. Олар техникалық қызмет көрсету мүмкіндігі шектеулі, діріл қабылданбайтын немесе температураны дәл бақылау қажет болған жағдайда қолданылады.

Сыйымдылығы жоғары сериялар айтарлықтай жылу жүктемелері бар жүйелерге бағытталған. Әдеттегі мысалдарға лазерлік диод массивтері, жартылай өткізгішті технологиялық жабдық және тұрақты жылу шығысын генерациялайтын аналитикалық құралдар жатады.

Өнеркәсіптік қолданбаларға арналған салқындату сыйымдылығы жоғары TE салқындатқыштарын өз зауытымызда                              өндіреміз. Бұған термоэлектрлік материалды дайындау, құймаларды өңдеу, түйіршіктерді кесу, модульдерді құрастыру және соңғы сынақтар кіреді. Осы қадамдарды бақылау нақты жұмыс жағдайларына сәйкес материал құрамын, түйіршіктердің геометриясын және дәнекерлеуді таңдауды реттеуге мүмкіндік береді.

Техникалық сипаттамалар

Стандартты модульдер салқындату қуаттарының ауқымын қамтиды. Төмендегі кестеде жалпы параметрлер тізімі берілген. Әртүрлі кернеулер, өлшемдер және ыстық жағындағы температура талаптары үшін теңшелетін конфигурациялар қол жетімді.

Техникалық сипаттамалар термиялық сынақ станциясының көмегімен сериялық негізде тексеріледі. Сынақ есебі сұрау бойынша әрбір жөнелтіліммен қамтамасыз етілуі мүмкін.

Qmax туралы маңызды ескертпе: Qmax ыстық және суық жақтардың арасындағы нөлдік температура айырмашылығымен өлшенеді. Нақты жұмыс кезінде суық жағы әрқашан ыстық жаққа қарағанда суық болады, сондықтан нақты жылу айдау қуаты төмен. Мысалы, 200 Вт Qmax деп есептелген модуль ΔT 30 К болғанда ғана 80 Вт күшін жоя алады. Таңдау тек Qmax санына емес, нақты жұмыс нүктесіне негізделуі керек.

Құрылымы және жұмыс істеу принципі

Өнеркәсіптік қолданбаларға арналған жоғары салқындату сыйымдылығы бар TE салқындатқыштары  қатты күйдегі жылу сорғысы болып табылады. Тұрақты ток жылуды суық жақтан ыстық жаққа жылжытады. Сорылатын жылуды және электр қуатын қабылдамау үшін ыстық жағы жылу қабылдағышқа немесе суық пластинаға қосылуы керек. Ыстық жағы тиімді салқындатылмаса, жылу қайтадан суық жаққа ағып, таза салқындату қабілеті төмендейді.

1. Керамикалық субстраттар

Сыртқы пластиналар алюминий тотығынан немесе алюминий нитридінен жасалған. Олар жылуды өткізу кезінде электрлік оқшаулауды қамтамасыз етеді. Жылу көзімен және жылу қабылдағышпен жақсы жылу байланысын қамтамасыз ету үшін беттің тегістігі бақыланады. Керамикалық бет пен монтаж беті арасында термиялық интерфейс материалы (TIM) ұсынылады.

2. Жартылай өткізгішті түйіршіктер және электродтар

N-типті және П-типті висмут теллуридті түйіршіктер мыс электрод іздері арқылы тізбектей жалғанады. Түйіршіктердің саны мен өлшемі модульдің кернеуін, ток күшін және салқындату қабілетін анықтайды. Ұзақ мерзімді пайдалану кезінде тотығудың алдын алу үшін мыс іздері бойынша көп қабатты қаптауды қолданамыз.

3. Ыстық жағындағы жылуды қабылдамау

Ыстық жағындағы температура TEC өнімділігіне әсер ететін бірден-бір маңызды фактор болып табылады. Ыстық жағындағы температураның әрбір 10°C жоғарылауы әдетте салқындату сыйымдылығын 5–10%-ға төмендетеді және максималды қол жеткізуге болатын ΔT деңгейін төмендетеді. Сыйымдылығы жоғары модульдер үшін мәжбүрлі ауа салқындату, сұйық салқындату немесе жылу құбырларының жинақтары ұсынылады. Пассивті радиаторлар жалпы жылуды қабылдамаудың 100 Вт-тан жоғары сирек жеткілікті.

4. Периметрлік тығыздағыш

Ылғалға төзімді эпоксидті тығыздағыш ішкі жартылай өткізгіш массивін қоршайды. Бұл тығыздағыш герметикалық тығыздауды қамтамасыз етпейді, бірақ ол түйіршіктер мен электродтарды конденсациядан және қалыпты өндірістік ортада ауадағы ластаушы заттардан қорғайды. Жоғары ылғалдылық, жуу немесе сыртқы жағдайлар үшін қосымша инкапсуляция қажет.

Өндіріс және сапаны бақылау

X-Meritan TEC модульдерін өз ішінде шығарады. Өндіріс тізбегі:

Термоэлектрлік материалды құйма дайындау

Жартылай өткізгіш түйіршіктерді экструзиялау және кесу

Автоматтандырылған түйіршіктерді орналастыру және дәнекерлеу

Керамикалық негізді металдандыру

Қорытынды құрастыру және электрлік сынақтар

Әрбір өндіріс партиясы ішкі кедергіге, салқындату қабілетіне және көрнекі ақауларға сыналады. Бақылау үшін сынақ жазбалары сақталады. 建议插入工厂实拍照片或产线流程图片

Сынақ әдістері

Нақты сынақ стандарттары мен қабылдау критерийлері көлемді өндіріс алдында тапсырыс берушімен келісіледі. Арнайы талаптарыңызды талқылау үшін бізге хабарласыңыз.

Сертификаттар және сәйкестік

Келесі сертификаттар мен сәйкестік мәлімдемелері қазіргі уақытта жаңартылуда.

● ISO 9001:2015 – Сапа менеджменті жүйесі

● ISO 14001 – Қоршаған ортаны басқару жүйесі

● RoHS сәйкестігі

● REACH сәйкестігі

● CE белгісі (бар болса)

● UL сертификаты (бар болса)

Сұраныс бойынша жарамды сертификаттардың көшірмелерін береміз. Ағымдағы күйді растау үшін бізге хабарласыңыз.

Теңшеу опциялары

Стандартты модульдер көптеген өнеркәсіптік салқындату тапсырмаларын қамтиды. Жоғары көлемді немесе мамандандырылған жобалар үшін біз келесі салаларда тапсырыстық инженерияны ұсынамыз:

● Арнайы ізі мен биіктігі

● Th > 150°C үшін жоғарырақ температуралы дәнекерлеуші ​​және субстраттар

● Тереңірек температура айырмашылығы үшін көп сатылы TEC модульдері

● Алдын ала орнатылған жылытқыштар немесе салқын тақталар

● Кірістірілген температура сенсорлары (NTC немесе RTD)

● Арнайы сым конфигурациялары немесе қосқыштар

Әдеттегі пайдаланушы жобасы осы процестен кейін жүреді:

1. Тұтынушы термиялық жүктемені, суық жақ температурасын, қоршаған орта жағдайларын және кеңістік шектеулерін қамтамасыз етеді.

2. Инженерлеріміз қажетті модульді модельдейді және ұсынылған конфигурацияны ұсынады.

3. Тұтынушыны тексеру үшін үлгілерді шығарамыз.

4. Мақұлданғаннан кейін біз жаппай өндіріске көшеміз.

Неліктен инженерлер X-Meritan TEC модульдерін таңдайды?

Жалпы артықшылықтарды тізімдеудің орнына, модульдерімізді ерекшелендіретін арнайы мүмкіндіктер:

Үйде термоэлектрлік материалдарды өңдеу

Біз шикі құймадан дайын құрылғыға дейінгі процесті бақылаймыз. Бұл материал құрамын, түйіршіктердің өлшемін және допинг деңгейлерін қамтиды. Көптеген TEC жеткізушілері алдын ала дайындалған түйіршіктерді немесе пластиналарды сатып алады және тек модульдерді жинайды. Біз материалды өзі өңдейтіндіктен, ZT мәнін реттей аламыз және белгілі бір температура диапазондары үшін оңтайландыра аламыз.

Пакеттік деңгейдегі өнімділікті тексеру

Әрбір өндіріс партиясы Qmax, ΔTmax және ішкі кедергіге сыналады. Сынақ есептері тұтынушыларға қолжетімді. Бұл модульдерді жүйеңізге біріктіру алдында олардың техникалық сипаттамаларыңызға сәйкес келетінін тексеруге мүмкіндік береді.

Ең аз тапсырыс айыппұлдарынсыз тапсырыс беруші инженерия

Көптеген жеткізушілер реттелетін өлшемдер немесе параметрлер үшін үлкен минималды тапсырыстарды талап етеді. Біз өндірістің икемді кестесін ұстанамыз, сондықтан орташа көлемдегі тапсырыс жобаларын орындауға болады. Күтілетін жылдық саны небәрі бірнеше жүз дана болса да, өз талаптарыңызбен бізге хабарласыңыз.

Өндіріс тобымен тікелей байланыс

X-Meritan компаниясына хабарласқанда, сіз өндіріс деректеріне және сынақ нәтижелеріне қол жеткізе алатын инженерлермен сөйлесесіз. Бұл сауда компанияларына тән кері қайтаруды азайтады және таңдауды бағалау циклін қысқартады.

Типтік қолданбалар

Жоғары салқындату сыйымдылығы TEC модульдері белсенді сұйықтықты салқындату мүмкін емес немесе температураны дәл бақылау қажет орталарда қолданылады.

Өнеркәсіптік электроника және телекоммуникация

Талшықты-оптикалық жүйелердегі лазерлік диодтар мен фотодетекторларды салқындату

Сыртқы телекоммуникациялық шкафтар үшін жылуды басқару

Қуат күшейткіштері мен РЖ модульдері үшін температураны тұрақтандыру

Жартылай өткізгішті және лазерлік жабдық

Вафельді патрондарды және технологиялық камераларды салқындату

Лазерлік таңбалау және кесу бастарына арналған термиялық бақылау

Оптикалық орындықтар үшін температураны тұрақтандыру

Медициналық және аналитикалық құралдар

ПТР термиялық циклерлері және үлгі блогын салқындату

Реагенттерді сақтау бөлімдері үшін температураны бақылау

CCD және CMOS кескін сенсорларын салқындату

Көлік және арнайы техника

Автономды көліктердегі LiDAR сенсорлары үшін салқындату

Орындықтарды желдету жүйелері

Портативті тоңазытқыш контейнерлер

TEC таңдау жөніндегі нұсқаулық

Сыйымдылығы жоғары TEC көрсету үшін бізге хабарласпас бұрын келесі ақпаратты дайындаңыз:

Суық жағында қажетті салқындату жүктемесі (ваттпен). Бұл салқындату керек құрамдас бөлетін жылу.

Суық жағындағы мақсатты температура және төзімділік. Мысалы, 25°C ± 0,5°C.

Раковинаға және қоршаған орта жағдайларына байланысты қабылдауға болатын ең жоғары ыстық температура.

Жүйе жұмыс істейтін қоршаған орта температурасының ауқымы.

Қолжетімді жылу қабылдағыш түрі және термиялық төзімділік. Мәжбүрлі ауа, сұйық салқындату немесе жылу құбыры.

Тұрақты кернеу қол жетімді және максималды ток тартуға рұқсат етіледі.

Орнату кеңістігінің шектеулері: ұзындық, ені, биіктігі және орнату тесігі үлгісі.

Термиялық циклге қойылатын талаптар: тәулігіне қанша цикл, температура ауытқуы және күтілетін қызмет мерзімі.

Қоршаған орта жағдайлары: ылғалдылық, шаң, химиялық әсер немесе ашық ауада пайдалану.

Осы мәліметтерді бергеннен кейін біз нақты модульді ұсына аламыз немесе реттелетін шешімді жасай аламыз. Біз сондай-ақ ұсынылған жұмыс тогы үшін салқындату сыйымдылығы мен температура айырмашылығын көрсететін өнімділік қисықтарын береміз.

Жиі қойылатын сұрақтар

С: Өтінім үшін дұрыс ТСК-ны қалай таңдауға болады?

Ж: Алынатын жылу жүктемесін (ваттпен), салқындатылған нысан үшін рұқсат етілген ең жоғары температураны, қоршаған орта температурасын және ыстық жағындағы қол жетімді радиатордың өнімділігін білуіңіз керек. Біздің инженерлерге осы мәндерді беріңіз, біз модульді және жұмыс тогын ұсынамыз.

Q: Qmax пен нақты салқындату сыйымдылығының айырмашылығы неде?

A: Qmax - ыстық және суық жақтардың арасындағы температура айырмашылығы нөлге тең болған кездегі максималды жылу айдау қуаты. Нақты жұмыста әрқашан температура айырмашылығы бар. Нақты салқындату сыйымдылығы ΔT артқан сайын төмендейді. Біздің деректер кестелерінде әртүрлі жұмыс токтары үшін өнімділік қисықтары бар.

С: Ыстық жағы тым қызып кетсе, TEC істен шығуы мүмкін бе?

A: Иә. Ыстық жағындағы максималды температура әрбір модуль үшін көрсетілген. Бұл температурадан асып кету дәнекерлеу қосылыстарын нашарлатып, модульдің қызмет ету мерзімін қысқартуы мүмкін. Ыстық жағындағы радиаторды әрқашан Th ең нашар қоршаған орта жағдайында номиналды шек ішінде болатындай етіп жасаңыз.

Q: TEC модульдері қанша уақытқа жетеді?

A: TEC модульдерінің қозғалатын бөліктері жоқ, сондықтан механикалық тозу фактор емес. Дегенмен, термиялық цикл дәнекерлеу қосылыстарында кернеу тудырады және сайып келгенде, ішкі қарсылықтың жоғарылауына әкелуі мүмкін. Таңдалған сыйымдылығы жоғары конструкциялар термиялық циклдік сынақтар арқылы бағаланды. Циклдың нақты қызмет ету мерзімі температура диапазонына, токқа, рампа жылдамдығына, орнату кернеуіне және жұмыс ылғалдылығына байланысты. Сынақ деректері білікті жобалар үшін берілуі мүмкін.

С: Сынақ деректерін немесе сенімділік есептерін бересіз бе?

A: Иә. Әрбір өндіріс партиясы үшін сыналған параметрлердің қысқаша мазмұнын бере аламыз. Үлкенірек тапсырыстар үшін біз келісілген хаттамалар бойынша термиялық цикл, жоғары температурада сақтау және ылғалдылық экспозициясы сияқты қосымша сенімділік сынақтарын орындай аламыз.

С: Эпоксидті тығыздағыш су өткізбейтін бе?

A: Жоқ. Стандартты эпоксидті тығыздағыш ылғалға төзімді, бірақ герметикалық емес. Ылғалдылығы жоғары, конденсациясы немесе сумен тікелей байланысы бар қолданбалар үшін қосымша инкапсуляция немесе арнайы корпус қажет.

Байланыс және инженерлік қолдау

Ұсынысты немесе үлгіні сұрау үшін келесі ақпаратты көрсетіңіз:

● Жойылатын жылу жүктемесі (Вт)

● Қажетті суық жағындағы температура немесе температура айырмашылығы

● Қоршаған орта температурасының диапазоны

● TEC және радиатор үшін бос орын

● Қуат көзінің кернеуі бар

● Болжалды жылдық мөлшер

Біздің инженерлік топ бір жұмыс күні ішінде жауап береді. Біз көлемді тапсырыстар алдында бағалау үшін үлгілерді береміз.
