Талшықты-оптикалық байланыстар, медициналық жабдықтар, автомобиль электроникасы, зертханалық аспаптар және басқа да дәл жүйелердегі қолданбалар үшін TEC конфигурациясын таңдау салқындату өнімділігіне және жалпы жүйе тиімділігіне тікелей әсер етуі мүмкін. X-Meritan сериялы, параллельді және аралас сериялы-параллельді конфигурацияларды, сондай-ақ тұтынушы сызбалары, үлгілері және қолдану шарттары бойынша әзірленген теңшелген шешімдерді қолдайды.
Термоэлектрлік салқындату жүйесінде әрқашан бір модульдік шешім бола бермейді. Қажетті салқындату сыйымдылығы артқанда немесе қолжетімді қуат көзі мен орнату кеңістігі талап етілетін болса, бірнеше TE салқындатқыштары бірге жұмыс істеуі қажет болуы мүмкін.
Бұл салқындатқыштардың орналасуы жүйе дизайнының маңызды бөлігіне айналады.

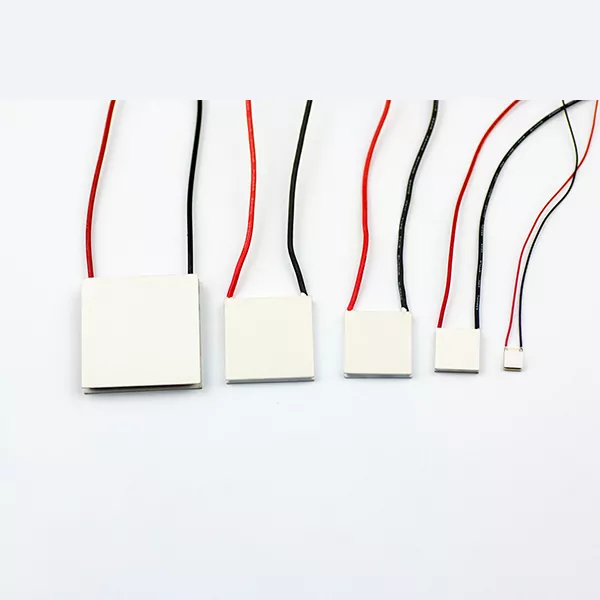

Арнайы қолданбаларға арналған сериялық немесе параллель қосылымы бар X-Meritan General TE салқындатқыштары инженерлерге қажетті жылу тасымалдағыш өнімділігіне, ағын шарттарына, қысымның төмендеуіне және жүйе сыйымдылығына сәйкес қолайлы құрылымды таңдауға мүмкіндік беретін сериялық немесе параллель конфигурациялануы мүмкін. Күрделі талаптары бар қолданбалар үшін аралас конфигурацияны да қарастыруға болады.
TEC модулін оқшауланған компонент ретінде қарастырудың орнына, X-Meritan салқындатқыштың жылуды басқарудың толық жүйесінде қалай жұмыс істейтінін қарастырады.
Сериялық және параллельді конфигурация арасындағы айырмашылық негізінен салқындату жүйесінің ағынды қалай өңдейтініне және жылу жүктемесін бөлетініне байланысты.
Тізбектелген орналасу кезінде салқындатқыш орта TE салқындатқыштары арқылы бірінен соң бірі өтеді. Бұл салыстырмалы түрде шоғырланған ағын жолын жасайды және салқындату арналары арқылы ағынның жоғары жылдамдығын қамтамасыз ете алады.
Бұл конфигурация қолданбада басқарылатын ағын жылдамдығы болғанда және ықшам жүйе ішінде тиімді жылу беруді қажет еткенде пайдалы болуы мүмкін. Үздіксіз ағын жолы сонымен қатар ағынның таралуын салыстырмалы түрде қарапайым етеді.
Сауда - қысымның төмендеуі. Көбірек салқындатқыштар ретімен қосылған сайын ағынның жалпы кедергісі артады. Жоғары ағынды қажет ететін жүйелер үшін бұл үлкен сорғы талаптарын және жоғары қуат тұтынуды әкелуі мүмкін.
Параллельді орналасу кезінде ағын әрбір салқындатқыштан дәйекті өтудің орнына бірнеше TE салқындатқыштары арасында бөлінеді.
Бұл әрбір тармақтың ағынының жолын азайтады және жалпы қысымның төмендеуін төмендетуге көмектеседі. Ол параллель конфигурацияны әсіресе жүйе үлкен ағын жылдамдығын қажет еткенде немесе сорғы энергиясын азайту маңызды мәселе болған кезде пайдалы етеді.
Негізгі қиындық - ағынды бөлу. Егер бұтақтар дұрыс жобаланбаған болса, әртүрлі салқындатқыштар әртүрлі ағын жылдамдығын алуы мүмкін, бұл жылу өнімділігінің консистенциясына әсер етуі мүмкін.
Осы себепті сериялық және параллельді таңдау тек салқындату сыйымдылығына негізделмеуі керек. Гидравликалық жағдайлар мен толық жүйе дизайнын да ескеру қажет.
|
Конфигурация |
Ағын жолы |
Жылу беру сипаттамалары |
Қысымның төмендеуі |
Типтік талап |
|
Сериялар |
Салқындату ортасы әрбір салқындатқыштан кезекпен өтеді |
Ағынның жоғары жылдамдығы тиімді жылу беруді қолдай алады |
Қосымша модульдер қосылған сайын артады |
Басқарылатын ағынды және жинақы жылу жүйелері |
|
Параллель |
Ағын бірнеше салқындатқыштар арасында бөлінеді |
Өнімділік ағынның теңдестірілген таралуына байланысты |
Әдетте эквивалентті сериялардың орналасуынан төмен |
Жоғары ағынды және үлкенірек жылуды басқару жүйелері |
|
Аралас сериялар-параллель |
Тізбектелген және бөлінген ағын жолдарының комбинациясы |
Жылу беру мен ағын талаптарын теңестіре алады |
Жүйе дизайнына сәйкес оңтайландыруға болады |
Күрделі немесе жоғары теңшелген жүйелер |
Талшықты-оптикалық байланыс жабдығында арнайы қолданбаларға арналған сериялық немесе параллель қосылымы бар жалпы TE салқындатқыштар оптикалық құрамдас бөліктер мен лазерге қатысты құрылғылар үшін температураның тұрақтылығы маңызды болған жағдайда қолданылуы мүмкін. Бұл жүйелерде ықшам өлшемдер мен дәл термиялық бақылау әдеттегі тоңазытқыш сыйымдылығына қарағанда жиі маңызды.
Медициналық және өнеркәсіптік жабдық үшін TEC салқындату температураға сезімтал компоненттер мен дәлме-дәл аспаптар үшін локализацияланған температура бақылауын қамтамасыз ете алады. Конфигурацияны теңшеу мүмкіндігі, әсіресе қол жетімді орнату кеңістігі шектеулі болғанда пайдалы.
Дәл осындай принцип электронды және оптикалық құрамдас бөліктерге ықшам жүйеде тұрақты жұмыс температурасы қажет болуы мүмкін автомобиль электроникасына және LiDAR-қа қатысты жабдыққа қолданылады. Зертханалық және зерттеу жабдықтары үшін TEC технологиясы басқарылатын және локализацияланған температураны басқарудың тағы бір практикалық тәсілін ұсынады.
Кейбір жылуды басқару жүйелерін стандартты TEC модулімен дұрыс шешу мүмкін емес.
X-Meritan қажетті TE салқындатқыш конфигурациясын бағалау үшін тұтынушы сызбалары, үлгілері немесе қолданба спецификациялары бойынша жұмыс істей алады. Жобаға байланысты шешім сериялық орналасуды, параллельді орналастыруды немесе екеуінің комбинациясын қолдануы мүмкін.
Әзірлеу кезеңінде салқындату сыйымдылығы, жұмыс жағдайлары, модуль өлшемдері, ағын талаптары және орнату шектеулері сияқты факторларды бірге қарастыруға болады. Конфигурация расталғаннан кейін, үлгілерді көлемді өндіріске көшу алдында тұтынушы бағалауы үшін шығаруға болады.
Бұл тәсіл әсіресе жылуды басқарудың арнайы жүйелерін әзірлейтін OEM жобалары мен жабдық өндірушілері үшін қолайлы.
Сериялық конфигурация салқындату ортасын бірнеше TE салқындатқыштары арқылы дәйекті түрде жібереді, ал параллель конфигурация ағынды әртүрлі салқындатқыштар арасында бөледі. Сериялық қондырғылар неғұрлым шоғырланған ағын жолын қамтамасыз ете алады, бірақ жоғары қысымның төмендеуіне әкелуі мүмкін. Параллельді қондырғылар әдетте ағынның кедергісін азайтады, бірақ ағынды дұрыс теңестіруді қажет етеді.
Жүйе жылу беру өнімділігін, ағын жылдамдығын және қысымның төмендеуін теңестіру қажет болғанда аралас конфигурацияны қарастыруға болады. Параллельді және сериялы секцияларды біріктіру арқылы жалпы салқындату жүйесін күрделі жұмыс жағдайларына дәлірек бейімдеуге болады.
Иә. X-Meritan TE салқындатқыш конфигурацияларын тұтынушы сызбаларына, үлгілеріне және қолданба талаптарына, соның ішінде нақты өлшемдерді немесе сериялық-параллельді реттеулерді қажет ететін жобаларға негізделген әзірлей алады.
Салқындату талаптары, жұмыс температурасы, қажетті температура айырмашылығы, кернеу, ток, ағын шарттары, орнату кеңістігі және жылуды тарату шарттары пайдалы бастапқы нүктелер болып табылады. Қолданба туралы толығырақ ақпарат X-Meritan конфигурациясын дәлірек бағалауға мүмкіндік береді.
Иә. Термоэлектрлік салқындату оптикалық және электрондық компоненттердің локализацияланған және тұрақты температурасын бақылауды қажет ететін қолданбаларға жарамды. X-Meritan шешімдері нақты кеңістік пен жылулық талаптарға бейімделуі мүмкін.
