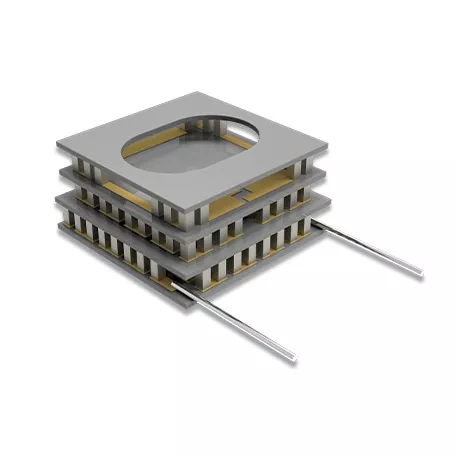

X-Meritan екі сатылы термоэлектрлік салқындатқыштары бірінші термоэлектрлік кезең екіншісі үшін аралық салқындату сатысын қамтамасыз ететін екі сатылы сериялы құрылымды пайдаланады. Қолайлы жұмыс жағдайында бұл каскадты конфигурация бір сатылы TEC-ке қарағанда үлкенірек температура дифференциалына қол жеткізе алады.
Модульдер қатты күйдегі термоэлектрлік элементтерді және тұрақты ток қуатын пайдаланады, компрессорлар немесе басқа қозғалатын механикалық бөлшектер жоқ. Олар ықшам құрылыс, төмен діріл және бақыланатын төмен температурада жұмыс істеу қажет болған жерлерде температураны локализациялау үшін қолайлы.
Екі сатылы ТЭК аралық жылу интерфейсі арқылы қосылған екі термоэлектрлік кезеңнен тұрады:
Суық жағы → Бірінші кезең → Аралық интерфейс → Екінші кезең → Ыстық жағы
Бірінші кезең бақыланатын аймақтан жылуды кетіреді, ал екінші кезең жылуды ыстық жаққа береді. Демек, екінші кезең бірінші кезеңнен берілетін жылуды, сондай-ақ модульге электрлік кірісті өңдейді.
Температураның қол жеткізілетін дифференциалы термиялық жүктемеге, ыстық жақтың температурасына, жұмыс токына және жылуды қабылдамауға байланысты.
Алюминий оксиді (Al₂O₃) керамикалық негіз термоэлектрлік элементтер мен сыртқы жылу жүйесі арасындағы жылу беттерін қалыптастыра отырып, термоэлектрлік модуль үшін электрлік оқшаулауды және құрылымдық қолдауды қамтамасыз етеді.
P-типті және N-типті жартылай өткізгіш элементтер термоэлектрлік ядроны құрайды және салқындату үшін қажетті электрлік және жылулық түрлендіруді қамтамасыз етеді. X-Meritan қоршаған орта мен төмен температуралық температураны бақылау қолданбалары үшін Bi₂Te₃ негізіндегі термоэлектрлік материалдарды пайдаланады.
Екі термоэлектрлік саты аралық интерфейс арқылы механикалық және термиялық байланысқан. Толық модульді жобалау кезінде оның жылу және механикалық сипаттамаларын ескеру қажет.
Модуль тұрақты ток көзінен жұмыс істейді. Электр конфигурациясы, қуат сымдары және жұмыс шарттары модуль құрылымы мен қолдану талаптарына сәйкес анықталады.
X-Meritan термоэлектрлік материалдарды әзірлеуді, өндіруді, компоненттерді өндіруді, құрастыруды және сынауды қамтитын мүмкіндіктерге ие. Оның TEC компоненттері экструдталған Bi₂Te₃-Sb₂Te₃ негізіндегі материалдарды пайдаланады.
Экструзия процесі тығыз, құрылымды құрылымды қалыптастыру үшін жоғары қысымды пластикалық деформацияны қолданады. Бұл кейінгі кесу және жұқарту процестерін қолдайды және шағын термоэлектрлік элементтерді өндіруге мүмкіндік береді.
|
Параметр |
Техникалық сипаттама |
|
Материалдық жүйе |
Bi₂Te₃-Sb₂Te₃ негізделген |
|
Құйма диаметрі |
25 мм / 30 мм / 35 мм |
|
Құйма ұзындығы |
120 мм / 240 мм |
|
Электр өткізгіштік |
870–1430 Ω⁻¹·см⁻¹ |
|
Жұқа элемент мүмкіндігі |
Дизайн мен өңдеуге байланысты 0,2 мм-ге дейін төмендейді |
Соңғы материал дәрежесі мен элемент өлшемдері модуль құрылымы мен өндіріс талаптарына сәйкес таңдалады.
Екі сатылы конфигурация әдетте талап етілетін температура дифференциалы бір сатылы конструкцияның практикалық диапазонынан асып кеткенде қарастырылады.
|
Фактор |
Бір сатылы АЭС |
Екі сатылы ТЭК |
|
Термоэлектрлік сатылар |
Бір |
Екі |
|
Температура дифференциалы |
Орташа талаптарға сай келеді |
Үлкен дифференциалды талаптарға сай келеді |
|
Жылу құрылымы |
Қарапайымырақ |
Неғұрлым күрделі |
|
Аралық интерфейс |
Қолданылуы мүмкін емес |
Міндетті |
|
Ыстық жағындағы жылуды қабылдамау |
Маңызды |
Неғұрлым талапшыл |
|
Әдеттегі пайдалану |
Жалпы температураны бақылау |
Үлкен дифференциалды қажет ететін төмен температура қолданбалары |
Екі сатылы термоэлектрлік салқындатқыштар үлкенірек температура дифференциалы қажет болған жағдайда инфрақызыл детекторлар мен сәйкес сезгіш компоненттер үшін локализацияланған температура бақылауын қамтамасыз ете алады.
ПЗС негізіндегі бейнелеу жүйелері үшін термоэлектрлік салқындату сенсорды бақыланатын жұмыс температурасында ұстай алады, мұнда термиялық талап бір сатылы модульдің практикалық ауқымынан асып түседі.
Термоэлектрлік модульдердің қатты дене құрылысын аэроғарыштық және спутниктік байланыс жабдықтары үшін қарастыруға болады, мұнда жабдықтың архитектурасы, қолжетімді кеңістік және діріл талаптары әдеттегі механикалық салқындату жүйелерін пайдалануды шектейді.
Екі сатылы термоэлектрлік технология биохимиялық талдау жабдықтарына және бақыланатын төмен температура жағдайларын қажет ететін зертханалық суық кезеңдерге қолданылуы мүмкін.
TEC модульдері электронды компоненттер мен басқа температураға сезімтал құрылғылардың төмен температуралық сипаттамаларын сынау үшін басқарылатын жылу ортасын қамтамасыз ете алады.
X-Meritan тұтынушы сызбаларына, үлгілеріне, өлшемдеріне және қолданба талаптарына негізделген теңшелген термоэлектрлік модульдерді қолдайды.
Әдеттегі даму процесі:
Талаптарды шолу → Құрылымды жобалау → Үлгі өндіру → өнімділікті бағалау → Растау → Өндіріс
Жаңа конструкциялар үшін негізгі инженерлік кірістер мақсатты температура диапазоны, жылу жүктемесі, қол жетімді орнату кеңістігі, қуат жағдайлары және ыстық жақтағы жылуды қабылдамау әдісін қамтиды.
X-Meritan командасының термоэлектрлік материалдарды әзірлеуді, бөлшектерді өндіруді, құрастыруды және сынауды қамтитын мүмкіндіктері бар жартылай өткізгішті жылуды басқаруда 10 жылдан астам тәжірибесі бар.
Өндіріс жабдығы арнайы құрастыру және сынау қондырғыларымен қамтамасыз етілген дәнекерлеу, қайта ағу, бөлу, кесу, тығыздау, емдеу және басып шығару жабдықтарын қамтиды.
Сапа менеджменті жүйесі ISO 9001:2015 стандартына сәйкес келеді. RoHS және REACH сәйкестік құжаттамасы жеткізілетін модульге сәйкес расталған арнайы құжаттамамен бірге тиісті өнімдер мен конфигурациялар үшін қолжетімді.
Инженерлік бағалау және TEC таңдау үшін келесі ақпарат пайдалы:
|
Қажетті ақпарат |
Мақсат |
|
Суық жағындағы мақсатты температура |
Қажетті салқындату жағдайын анықтайды |
|
Ыстық жағындағы температура |
Жылулық шекараны белгілейді |
|
Жылу жүктемесі |
Қажетті салқындату сыйымдылығын анықтайды |
|
Қолжетімді өлшемдер |
Орнату кеңістігін анықтайды |
|
Нәр беруші |
Электрлік жұмыс жағдайларын анықтайды |
|
Жылудан бас тарту әдісі |
Ыстық жағынан салқындату жағдайын орнатады |
|
Бақылау әдісі |
Температураны реттеу талаптарын анықтайды |
|
Жұмыс циклі |
Қайталанатын операцияны бағалауға көмектеседі |
Өнім сызбасы, бар модуль немесе сынақ деректері жаңа модуль бар дизайнды ауыстыру немесе сәйкестендіру қажет болғанда да берілуі мүмкін.
Екі сатылы термоэлектрлік салқындатқыштар бір сатылы модуль белгіленген термиялық жүктеме және ыстық жақ температурасы кезінде қажетті суық жағы жағдайын қамтамасыз ете алмаған кезде қарастырылады.
Иә. Модуль дизайны, жылу жүктемесі, ыстық жағы жағдайлары және басқару жүйесі қажетті температура диапазонына сәйкес болғанда 0°C төмен қоршаған ортаның жұмысы мүмкін болады.
Суық жақтың мақсатты температурасы, ыстық жақ температурасы, жылу жүктемесі, қол жетімді өлшемдер, қуат көзі және жылуды қабылдамау әдісі таңдау үшін пайдаланылатын негізгі параметрлердің қатарына жатады.
Иә. X-Meritan модульдерді тұтынушы сызбаларына, үлгілерге, өлшемдік талаптарға, электрлік жағдайларға және қолданба талаптарына сәйкес әзірлей алады.
